前言
壓力變送器采用高性能的感壓芯片,配合的電路處理和溫度補償技術,將壓力變化轉化為線性的電流或電壓信號。產品體積小巧,易于安裝,采用不銹鋼外殼隔離防腐,適于測量與接觸部分材質相兼容的氣體和液體等介質,它可以用來測量表壓、負壓和絕壓。衛生型(齊平膜)壓力變送器是在通用壓力變送器原型基礎上,加裝焊接密封隔離膜片構而形成的。它的焊接密封隔離膜片裝置具有多種不同過程連接結構形式,特別適用于高溫、高粘度、結晶狀介質及易堵塞場合的壓力測量,也適用于衛生、醫藥場合的壓力測量。
2. 應用場合
適用于工業現場過程控制壓力的測量。廣泛用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域,實現對液體、氣體、蒸汽壓力的測量。3. 產品特點
■ 反極性保護和瞬間過電流過電壓保護,符合EMI防護要求;■ 采用激光調阻溫度補償工藝,測量數值更穩定;
■ 量程覆蓋范圍寬,-0.1~100MPa可選;
■ 溫度自動補償,溫飄自動修正;
■ 過載及抗干擾能力強,經濟實用穩定;
■ 結構精巧,安裝簡便;
4. 技術參數
| 測量范圍 | -0.1-100Mpa(可選) |
| 測量精度 | 0.2%FS,0.5%FS(默認) |
| 輸出信號 | 4-20mA,0-5V,0-10V |
| 過載能力 | <1.5倍量程 |
| 溫度漂移 | 0.03%FS/℃ |
| 供電電源 | 12-36VDC典型24V |
| 介質溫度 | -40~75℃ -40~150℃(高溫型) |
| 環境溫度 | -40℃-80℃ |
| 測量介質 | 對不銹鋼無腐蝕的氣體、液體 |
| 防護等級 | IP54 |
| 負載能力 | 電流帶負載能力:≤500Ω |
| 電壓輸出電阻:≤510Ω |
5. 產品尺寸

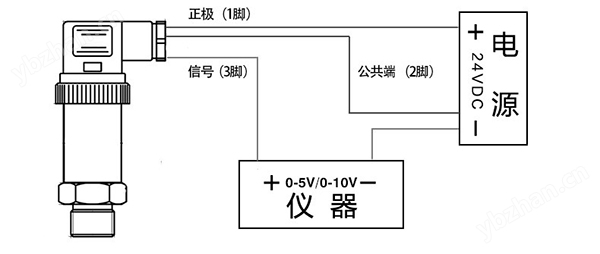

6. 接線說明


7. 注意事項
■ 我公司產品均帶有使用說明書及合格證,其中有技術參數,請認真核對,以免用錯。■ 安裝時應根據產品接方式和螺紋類型,查對現場接口是否與產品接口一致,連接時應慢速擰緊,不能把轉矩直加到變送器殼體上,只能加在壓力接口的六方上。保證變送器垂直于地面安裝,安裝過程中應使用扳手從變送器底部的六方螺帽處將變送器擰緊,避免直接旋轉變送器上部。
■ 接供電電源時應嚴格按照我公司接線說明進行連接。
■ 本產品屬精密儀器,禁止隨意拆卸,嚴防碰撞,跌落,嚴禁以尖銳物體觸傳感器膜片,從而造成芯體損壞。
■ 變送器通電后即可使用,預熱30分鐘后輸出更穩定,使用中若發現異常,應關掉電源,停止使用,進行檢查,或直接向我技術部門聯系。
■ 在壓力測量過程中,應緩慢加壓和卸壓,避免瞬間加至高壓或減至低壓,若測量變化速度較快的壓力,應在變送器和被測介質的連接出口處加裝壓力緩沖裝置。
■ 壓力過載,接線錯誤,傳感器膜片損毀等造成的人為因素不在質保范圍內。
| 公司代號 | 設備類型 | 量程 | 輸出接口 | 螺紋接口 | 出線方式 | 精度等級 | 其他要求 |
| S | |||||||
| S-SC300:通用型壓力變送器 | |||||||
| S-SC301:通用數碼管顯示壓力變送器 | |||||||
| S-SC302:通用液晶顯示壓力變送器 | |||||||
| S-SC320:通用高溫型(散熱片數) | |||||||
| S-SC321:通用高溫數碼管顯示 | |||||||
| S-SC322:通用高溫液晶顯示 | |||||||
| S-SC350:通用衛生型壓力變送器 | |||||||
| S-SC351:通用數碼管顯示衛生型 | |||||||
| S-SC352:通用液晶顯示衛生型 | |||||||
| S-SC353:通用衛生高溫型壓力變送器 | |||||||
| S-SC354:通用數碼管顯示衛生高溫型 | |||||||
| S-SC355:通用液晶顯示衛生高溫型 | |||||||
| 01~99 | |||||||
| I20:4-20mA(默認) | |||||||
| V05:0-5V | |||||||
| V10:0-10V | |||||||
| M20:M20×1.5 (默認) | |||||||
| M14:M14×1.5 | |||||||
| K2:G1/4(2分) | |||||||
| K3:G3/8(3分) | |||||||
| K4:G1/2(4分) | |||||||
| K6: G3/4(6分) | |||||||
| KG:卡箍式安裝 | |||||||
| KD:定制安裝方式 | |||||||
| JX:直接出線 | |||||||
| JH::赫斯曼接頭 | |||||||
| JK:航空接頭 | |||||||
| JF:防水接頭 | |||||||
| JD:客戶定制 | |||||||
| A05:0.5級精度 | |||||||
| A02:0.2級精度 | |||||||
| A01:0.1級精度 | |||||||
| ADZ:定制精度 | |||||||
| QTDC:內置電池 | |||||||
| QTZ:抗震 | |||||||
| QTEX:防爆 |
