一、常見傳感器及設備
1、風速傳感器
2、風向傳感器
3、TBQ輻射傳感器
4、簡易總輻傳感器
5、照度傳感
6、紫外傳感
7、雨雪傳感器
8、數據采集儀
9、金屬防護箱
10、雨量桶
11、小百葉箱
以上傳感器客戶根據自己的實際情況配置，傳感器具體的工作原理請?jiān)斠奡-CG自動氣象站說明書。
二、安裝示意圖
準備好安裝工具：
1、平口和十字螺絲刀
2、扳手，活動扳手，套筒
3、老虎鉗，尖嘴鉗，剝線鉗
4、萬用表，電烙鐵
5、沖擊鉆
三、安裝過程

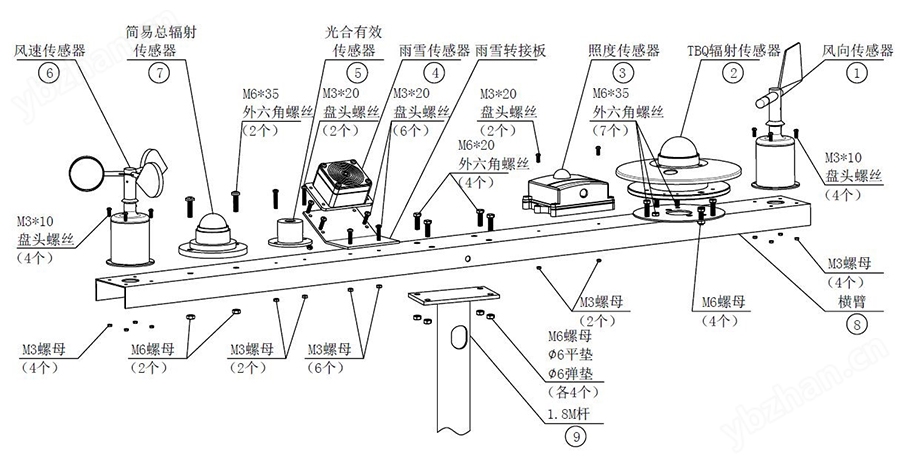

3.1 橫臂及相關傳感器安裝
- 安裝前請檢查橫臂及相關傳感器是否正常。
- 風速傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂一端對應安裝位置上。
- 風向傳感器，使用M3*10盤頭螺絲及M3螺母將其固定于橫臂另一端對應安裝位置上。
- TBQ輻射傳感器，先將TBQ輻射盤使用M6*35外六角螺絲及螺母固定于橫臂上，并將調平螺絲鎖上，再將傳感器使用M6*35外六角螺絲及螺母與輻射盤固定。
- 簡易總輻射傳感器，使用M6*35外六角螺絲及螺母固定。
- 照度傳感器，使用M3*20盤頭螺絲及螺母固定。
- 光合有效傳感器，使用M3*20盤頭螺絲及螺母固定。
- 雨雪傳感器，使用M3*20盤頭螺絲及螺母連接固定雨雪支架及雨雪傳感器。
- 橫臂，使用M6*20外六角螺絲及螺母、平墊、彈墊固定于1.8M桿上。
- 將已安裝固定傳感器引線使用扎帶固定于橫臂有小孔一側。從上往下扎好傳感器的導線從穿線孔穿入加長桿內。
3.2 避雷針安裝
2、將步驟①組裝完成后附著到6米支架上桿桿上，調整好位置后，按圖示安裝，用4個M8*40外六角螺絲、2個76mm抱箍、4個¢8平墊、4個彈墊、4個M8螺母固定；
備注：避雷針的安裝位置尺寸參考下頁尺寸附圖。
避雷線安裝：
1、取出M8*35的螺絲，Φ8彈墊、Φ8平墊各1個，將避雷線與外六角8*35的 螺絲纏繞2圈后，依次裝配好平墊、彈墊，最后將M8*35的螺絲擰入支架上桿的M8孔內。注意，一定要保證避雷線被螺絲夾緊，否則會影響避雷效果。
2、避雷線的另一頭需要與避雷針相連，最后可用錫焊將避雷線與避雷針焊接，確定其牢固相連，還可以使用膠布將避雷線纏繞幾圈，避免由于其他因素導致銅線脫落。
注：請確保支架主體、支架預埋件、扁鋼和角鋼，四個部件相連，否則將影 響避雷效果，嚴重時會損壞支架上的儀器。
3、 將3個M6*25平頭螺絲旋入固定上件螺孔中，用力扭緊將避雷針固定緊。
3.3 拉索安裝
2.將3個花蘭螺絲掛鉤鉤在6米支架上桿拉索耳朵孔中。
備注：拉索另一端固定到地面，安裝方式及尺寸見下頁。
3.4 6米支架工程安裝
2. 安裝好防雷網后，再將絲桿一端焊接在扁鋼上，另一端依次穿過土層和地基最終保證有80mm露出地面，用于固定支架底座。
3. 在離中心3M處360°等分安裝3個固定拉索的預埋件，用來安裝防風索。
如圖示安裝支架，用4個¢16平墊，4個¢16彈墊，4個M16螺母固定支架。
3.5 6米架上桿與6米支架下桿組裝
3.6 太陽能板安裝
1.如圖所示，用外六角M6*16螺絲、¢6平墊、彈墊、M6螺母各4個將太陽能板和太陽能方框固定（注意太陽能板安裝方向）。
2.用4個外六角M8*50螺絲、M8螺母、¢8平墊、¢8彈墊將76mm抱箍和太陽能斜桿固定在支架上。
3.太陽能框與斜桿固定（注意調整太陽能板的角度），使用1個外六角M8*80螺絲，2個¢8彈墊，3個M8螺母（1個在斜桿外面，兩個在斜桿里面）。
4.將太陽能電源線從抱箍下端的孔穿入支架管內。
備注：太陽能板必須朝向正南方.
3.7 輕型百葉箱安裝
- 安裝前請檢查小百葉箱及相關傳感器是否正常。
- 小百葉箱支架，使用M6*35外六角螺絲、螺母、彈墊、平墊與小百葉箱支架轉接板固定。
- 將小百葉箱絲桿穿入小百葉箱支架上并使用M5螺母緊固。
- 使用φ76抱箍及M8*80外六角螺絲、螺母、彈墊、平墊固定已安裝小百葉箱支架及小百葉箱。
3.8 金屬防護箱安裝
2.金屬防護箱與2米支架固定，使用76mm抱箍2個，外六角M8*80、Φ8大平墊、Φ8彈墊、M8螺母各4個。
3.太陽能供電線、采集儀負載線、從防護箱的底部引入，等待下一步繼續安裝； 備注：防護箱安裝在出線孔上方，距離地面高度約0.8米。
3.9 防護箱內部?jī)x器安裝
2.把數據線從防護箱下端孔中穿入防護箱.
3.按接口的芯數接好各個傳感器（針數對應，不會接錯）。
4.接好采集儀電源線，查看采集儀是否顯示正常，對應的傳感器顯示是否正常。
5.接上串口線，連接到電腦上，用普惠自動氣象站軟件查看，通訊是否正常。
這里需要說明的是，我們的采集儀與氣象電腦之間的通訊方式分為有線通訊和無線通訊。 有線通訊根據通訊距離的遠近可選用RS232（20米內）,RS485（800米）通訊。無線通訊分為數傳電臺（300米）和GPRS通訊（移動通訊網絡覆蓋的區域。不同的通訊方式檢查通訊 的方法不同，具體請參看軟件操作說明。
四、系統接線圖
五、注意事項說明
- 選定好的安裝地點，如果是土地做好水泥基礎。支架和雨量桶需要安裝膨脹螺絲固定。是在上好膨脹螺絲之后再加上水泥基礎。
- 在一些沿海地帶，在三腳架上還得拉上防風索，以保證其抗風能力。特別是安裝在樓頂?shù)臍庀笳具€得做好防雷措施,安裝避雷針。
- 對于220V市電的走線問題，要兼顧用電安全和安裝地建筑外觀效果
要根據買方的要求和現場具體情況布線，電線的外圍都要套上PVC 管。為了保證安全，電線盡量走墻上，高空。若必須走地下要PVC管必須套好防止漏水，并安裝好空氣開關以防止人身安全事故。
- 安裝過程中很可能有剪斷電線重新連線或者焊接的情況。
⑴ 對于傳感器線的接法，如果是重新焊接航空插頭，接線方式是紅線 （源+5V）接航空插頭1號芯位置，綠線（信號線）接航空插頭2號芯 位置，藍線(電源地線)接航空插頭3號芯位置。對于從中間接線的情 況就簡單許多了，相應顏色的線與同顏色的線相連即可。
⑵ 對于通訊線的接法，重新焊接9芯插頭時，對于485通訊線，焊接芯 號是1，2，5。對于232通訊線，焊接芯號是2，3，5。拆線時記好 相應顏色對應的芯號，然后按原有的連線方式接好。中間連線的方 法也是相同顏色的線相連。注意要用電膠布包好。最重要的一點是 焊接過程不要發生短路現象，以免影響到整個采集儀的質量。
⑵ 對于通訊線的接法，重新焊接9芯插頭時，對于485通訊線，焊接芯 號是1，2，5。對于232通訊線，焊接芯號是2，3，5。拆線時記好 相應顏色對應的芯號，然后按原有的連線方式接好。中間連線的方 法也是相同顏色的線相連。注意要用電膠布包好。最重要的一點是 焊接過程不要發生短路現象，以免影響到整個采集儀的質量。
- 對于一些傳感器接上去之后沒有正確顯示數據的情況，我們可以采用替換法和測量電壓法來判斷故障情況。
- 對于以上的說明有不清楚的地方請聯系我們。
