概述

水質電導率傳感器是我公司自主研發的新一代智能水質電導率傳感器，擁有權。具有穩定性高、重復性能、測量精度高等特點，能精確測量溶液中的EC值、溫度值和TDS含量，具有0～2V、0～5V、0～10V模擬量電壓輸出，4～20mA模擬量電流輸出，數字RS485通訊輸出等功能。

2

特點

（1）多種電極可選（0.1 cm^-1；1.0 cm^-1；10.0 cm^-1），測量更加精確可靠。
（2），適合大規模推廣。
（3）數字線性化修正，高精度、高穩定性，安裝靈活，使用方便。

3

適用范圍

廣泛應用于環保、污水處理、火電、養殖、食品加工、冶金、化工、自來水、印染、造紙、制藥、發酵、電鍍等領域中EC（電導率）或TDS（總?cè)芙夤腆w含量）的在線監測。

4	產品資料

4.1 技術參數

測量范圍：

電極常數（cm-1）	EC測量范圍（µS/cm）	分辨率（µS/cm）	電極類型
0.1	0～200	0.01	不銹鋼
1.0	0～2000	0.1	不銹鋼、塑料、聚四氟
10.0	0～20000	1	不銹鋼、聚四氟
10.0	0～50000	1	石墨

測量精度：±1.5%FS
自動溫度補償：0～60℃
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
B：4～20mA（電流環）
C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
工作環境：溫度0～60℃；濕度≤85%RH
電源消耗：≤0.5W

4.2 電流信號的阻抗要求

供電電壓	9V	12V	20V	24V
阻抗	125Ω	250Ω	500Ω	>500Ω

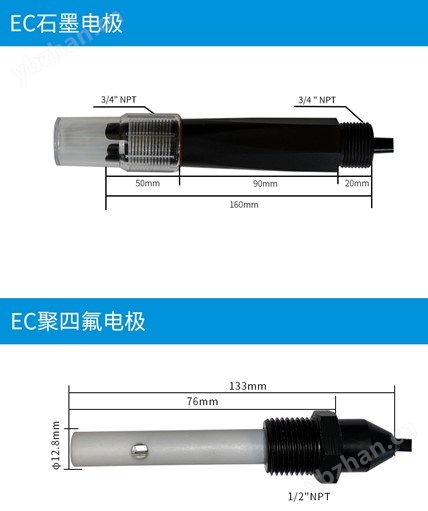

5	產品尺寸圖

6

使用方法

水質電導率傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線方式如下圖：

可配置本司專業生產的RS485轉USB設備，通過PC端實時查看數據， 此配套軟件的主要功能：查看實時數據、數據列表及實時曲線、設置上下限、校準數據、修改設備地址等功能。
備注：軟件免費贈送，可配置本司生產的RS485轉USB設備。

7

電極安裝

7.1 配套電極常數的選擇

7.2 電極安裝形式
7.3 電極常見的幾種安裝方式

現場安裝傳感器時應嚴格按照以下圖片中正確的方式安裝，不正確的安裝方式將會造成數據偏差。
A、常見的幾種錯誤安裝方式
錯誤原因：電極接頭太長，伸入部分過短，傳感器內易形成死腔，造成測量誤差。

錯誤原因：可能會因水流不能保證滿管或高處積氣而造成測量誤差或不穩定。

B、正確的安裝方式

8	數據轉換方法

水質電導率傳感器具有良好的線性特征，以下是典型的標定公式。
E：電導率，單位：µS/cm；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA

輸出信號	電導率轉換方法
	0～200µS/cm	0～2000µS/cm	0～20000µS/cm
0～2V DC	E＝100*V	E＝1000*V	E＝10000*V
0～5V DC	E＝40*V	E＝400*V	E＝4000*V
0～10V DC	E＝20*V	E＝200*V	E＝2000*V
4～20mA	E＝12.5*A－50	E＝125*A－500	E＝1250*A－5000

RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

8.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機

原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04

若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

8.2 查詢數據

查詢傳感器（地址為1）的數據（電導率，溫度，TDS，小數位），主機→從機

地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X04	0X05	0XCB

若傳感器接收正確，返回以下數據，從機→主機

地址	0X01
功能碼	0X03
數據長度	0X08
寄存器0數據高	0X03	電導率：100.0 µS/cm（1.0電極）
寄存器0數據低	0XE8
寄存器1數據高	0X00	溫度：18.0 ℃
寄存器1數據低	0XB4
寄存器2數據高	0X01	TDS：50.0ppm
寄存器2數據低	0XF4
寄存器3數據高	0X00	小數位：1位
寄存器3數據低	0X01
CRC16低	0X8C
CRC16高	0X18

9	使用上的注意事項

（1）使用時請遵守本說明書之操作規程及注意事項。
（2）電導池應安裝在管路中流速穩定且不易產生氣泡處，可以采用旁流的方式安裝，以免測量不準確。
（3）同心管狀電極平裝、斜向安裝或豎向安裝都要使其前端迎向FLOW方向安裝，并深入至流動水體；其他結構形狀的電極防止側向安裝時在測量室因湍流產生的疏空壓力造成測量數據紊亂。
（4）測量信號屬微弱電信號，其采集電纜必須獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，禁止與動力和控制線一同穿管和綁扎，以免干擾測量或破損時擊穿儀表測量單元。
（5）出廠前電極的線纜為標準定長且為專用電纜，測量電纜需加長時，請?jiān)诠┴浨芭c制造商約定。
（6）安裝時請保持電極測量部分清潔，不要用手或不潔物體直接接觸表面，接觸油污和脂、膠類物體后會在很長時間內不能測得準確數值。
（7）電導池屬于精密測量部件，不可分解，不可改變電極形狀和尺寸，也不可用強酸、堿清洗、浸泡以及機械刮蹭，這些操作都會導致電極常數改變，影響系統的測量準確度。
（8）測量電纜為專用線纜，不可隨意更換其它規格的線纜，所有不按要求的私自改接、改動都會造成測量錯誤。
（9）為保證安裝操作安全，在安裝完畢檢查無誤后再接通電源。

10	產品保修

本產品傳感器部分保修期為一年，電極保修期為三個月。從發貨之日算起，在規定保修期內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
