產品簡介

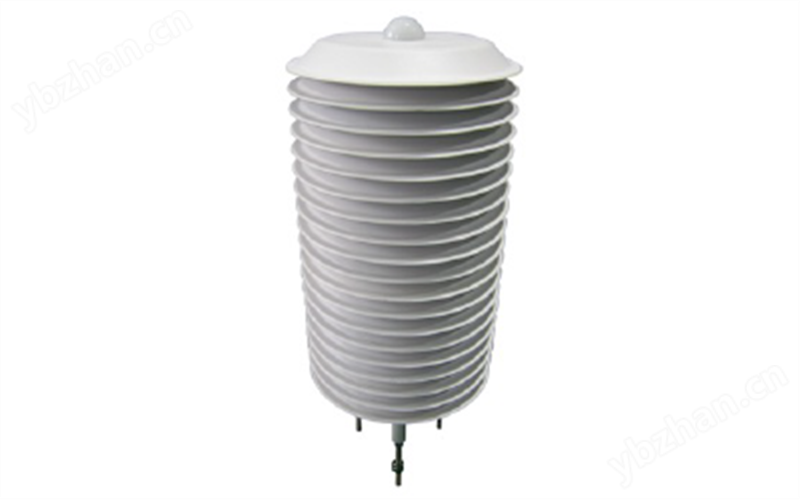

S-GLPA百葉箱照度一體化傳感器是一款全數字化檢測，高精度傳感器，是由照度傳感器、高精度數字溫度、濕度集成，可準確、快速檢測出照度、大氣溫度、大氣濕度，內置信號處理單元能根據用戶需求輸出相應信號，高強度結構設計可在惡劣氣候環境中準確檢測，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
技術參數
溫度 濕度
測量范圍： -50～100℃ 0～99%RH
準 確 度： ±0.3℃ ±2%RH
分 辨 率： 0.1℃ 0.1%RH

亮度
測量范圍： 0~200000Lux
準 確 度： ±3%
分 辨 率： 1Lux

PM2.5: 0.0-4999.9μg/m3
精度：±5%

氨氣：0~100ppm （高精度）誤差≤±2ppm
甲烷：0-100ppm 誤差≤±5ppm
供電方式：□ DC 12V
□ DC 5V
□ 其他
輸出形式：□ RS485
□ 其他
負載電阻：電壓型：RL≥1K
電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～99%

接線方法
（1）若配備本公司生產的氣象站，直接使用傳感器線將傳感器與氣象站上的相應接口相連即可。

（2）若單獨購買變送器（RS485輸出），變送器配套線線序分別為：
紅色：電源+
黃色：RS485+
藍色：RS485-
黑色：GND

MODBUS-RTU通訊協議
一、串口格式
數據位 8位
停止位 1或2位
校驗位 無
波特率 9600 兩次通信間隔至少1000ms以上
二、通訊格式
【1】寫入設備地址
發送： 00 10 Adress CRC （5個字節）
返回： 00 10 CRC （4個字節）
說明： 1.讀寫地址命令的地址位必須是00。
2. Adress為1個字節，范圍為0-255.
例如：發送00 10 01 BD C0
返回00 10 00 7C
【2】讀取設備地址
發送： 00 20 CRC （4個字節）
返回： 00 20 Adress CRC （5個字節）
說明： Adress為1個字節，范圍為0-255
例如： 發送 00 20 00 68
返回 00 20 01 A9 C0
【3】讀取實時數據
發送：Adress 03 00 00 00 03 XX XX
說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00 00	起始地址
00 03	讀取點數
XX XX	CRC校驗碼，前低后高

返回：Adress 03 06 QW QW SD SD ZD ZD XX XX
說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
06	讀單元字節
QW QW	溫度數據（前高后低）	十六進制
SD SD	濕度數據（前高后低）	十六進制
ZD ZD	照度數據（前高后低）	十六進制
XX XX	PM2.5	十六進制
XX XX	氨氣	十六進制
XX XX	甲烷	十六進制
XX XX	CRC校驗碼

計算CRC碼的步驟：
1、預置16位寄存器為十六進制FFFF（即全為1）。稱此寄存器為CRC寄存器；
2、把個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器；
3、把寄存器的內容右移一位（朝低位），用0位，檢查位；
4、如果位為0：重復第3步（再次移位）
如果位為1：CRC寄存器與多項式A001()進行異或；
5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6、重復步驟2到步驟5，進行下一步8位數據的處理；
7、最后得到的CRC寄存器即為CRC碼；
8、將CRC結果放入信息幀時，將高低位交換，低位在前。
