產品簡介

　　S-GETM大氣溫度傳感器(變送器)采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠;采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的溫度測量。

技術參數

　　測量范圍：-50～100℃

　　-20～50℃

　　分 辨 率：0.1℃

　　準 確 度： ±0.5℃

　　供電方式：DC 2.5V

　　DC 5V

　　DC 12V

　　DC 24V

　　其他

　　輸出形式：電流：4～20mA

　　電壓：0～2.5V

　　電壓：0～5V

　　RS485

　　其他

　　儀器線長：標配：2.5米

　　其他

　　負載電阻: 電壓型：RL≥1K

　　電流型：RL≤300Ω

　　工作溫度：-50℃～100℃

　　相對濕度：0～99%

　　產品重量：探頭 125 g

　　產品功耗：0.5 mW

計算公式

　　電壓型(0～5V)：

　　T=V / 5 × 70 -20(T為測量溫度值(℃)，V為輸出電壓(V)，此式對應測量范圍-20～50℃)

　　T=V / 5 × 150 -50(T為測量溫度值(℃)，V為輸出電壓(V)，此式對應測量范圍-50～100℃)

　　電流型(4～20mA)

　　T=(I-4)/ 16 × 70 -20(T為測量溫度值(℃)，I為輸出電流(mA)，此式對應測量范圍-20～50℃)

　　T=(I-4)/ 16 × 150 -50(T為測量溫度值(℃)，I為輸出電流(mA)，此 式對應測量范圍-50～100℃)

　　注意：不同信號輸出以及不同測量范圍對應的計算公式需重新計算!

結構尺寸

接線方法

　　傳感器底部有一個2芯航空插頭，其輸出無方向。

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

　　(3)變送器電壓、電流兩種輸出接線方式：

MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600 兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC （5個字節）

返回： 00 10 CRC （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C

【2】讀取設備地址

發送： 00 20 CRC （4個字節）

返回： 00 20 Adress CRC （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0

【3】讀取實時數據

發送：Adress 03 00 00 00 01 XX XX

說明：如下圖所示：

返回：Adress 03 02 XX XX XX XX

說明：

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0位，檢查位;

　　4、如果位為0：重復第3步(再次移位)

　　如果位為1：CRC寄存器與多項式A001()進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

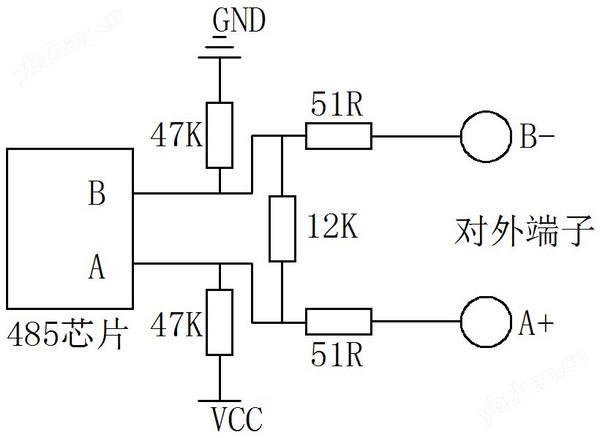

RS485電路

使用安裝

　　將傳感器按接線方法中的說明接線，然后將傳感器探頭置于欲測溫度位置，打開電源和采集器開關，即可獲取測量點大氣溫度。

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€，若有更改需求，請與廠商聯系;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、模擬輸出時，顯示儀表示值為0或不在量程以內?？赡芤蚪泳€問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固，電源電壓是否正常;

　　2、若不是上述原因，請與廠家聯系。

選型表
