產品簡介

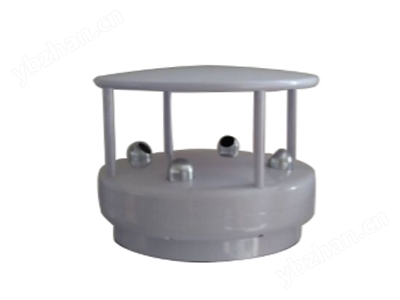

　　S-GUTSD超聲波風速風向傳感器是一款全數字化檢測，高精度傳感器，是由超聲波風速風向傳感器集成，可準確、快速檢測出風速、風向，內置信號處理單元能根據用戶需求輸出相應信號，具有結構輕巧緊湊、沒有移動部件，高強度結構設計可在惡劣氣候環境中準確檢測，超聲波風速風向準確而穩定的要素測量、低維護、開放式通訊協議等特點。

　　可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數

　　風速

　　測量范圍： 0～45m/s

　　精 度： ±0.5m/s

　　分 辨 率： 0.01m/s

　　風向

　　測量范圍：0～360°

　　精 度：±3°

　　分 辨 率：1°

　　供電方式：DC 12V

　　DC 24V

　　其他

　　輸出形式：RS485

　　其他

　　儀器線長：標配：5米

　　其他

　　負載電阻：電壓型：RL≥1K

　　電流型：RL≤300Ω

　　存儲溫度：-50℃～80℃

　　使用溫度：-40℃～60℃

　　相對濕度：0～99%

　　防護等級：IP66

接線方法

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

MODBUS-RTU通訊協議

外部設備發送幀：

如 01 03 00 00 00 02 C4 0B

設備地址：假定為0x01，有效范圍0-254，0為廣播地址。

操 作 碼：固定為0x03，即讀取操作，不支持其他操作。

起始編號：值為0x00。

結束編號：值為0x02。

氣象站返回數據幀：

如 01 03 04 WS WS WD WD CRC

數據長度：不含本身，僅表示數據域的字節數量。4，最小0。

數據長度 = （結束編號 – 起始編號）*2

WS,WS代表風速，高位在前，兩位小數點

WD,WD代表風向，高位在前

RS485電路

使用安裝

　　傳感器底座上有可轉動調節的安裝孔，安裝傳感器時，要保證超聲波風速風向傳感器的指北方向與地理北方保持一致。

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€，若有更改需求，請與廠商聯系;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、檢測輸出時，顯示儀表示值為0或不在量程以內。檢查超聲波風速風向是否有外物遮擋，可能因接線問題導致采集器無法正確獲取信息。請檢查接線是否正確、牢固;

　　2、若不是上述原因，請與廠家聯系。

選型表
