1

概述

土壤水分傳感器是一款基于頻域反射原理，利用高頻電子技術制造的高精度、高靈敏度的測量土壤水分的傳感器。通過測量土壤的介電常數，能直接穩定地反映各種土壤的真實水分含量。

土壤水分傳感器可測量土壤水分的體積百分比，是目前國際上的土壤水分測量方法。

2

特點

（1）本傳感器體積小巧化設計。
（2）測量精度高，響應速度快，互換性好。
（3）密封性好，可直接埋入土壤中使用，且不受腐蝕。
（4）土質影響較小，應用地區廣泛。
（5）測量精確，性能可靠，確保正常工作，數據傳輸效率高。

3

適用范圍

適用于節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、科學試驗等領域。

4	產品資料

4.1 技術參數

測量參數：土壤容積含水率
測量單位：%( m³/m³)
測量量程：0～99%（可選擇30%，50%等量程或定做任意量程）
測量精度：0～50%（m³/m³）范圍內為±2%（m³/m³）
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
B：4～20mA（電流環）
C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
工作范圍：－30℃～70℃
穩定時間：通電后1秒
響應時間：＜1秒
測量區域：以探針為中心的直徑為7cm、高為7cm的圓柱體

4.2 物理參數

探針長度：55mm，φ3mm
探針直徑：3mm
探針材料：316L不銹鋼
密封材料：ABS工程塑料，環氧樹脂，防水等級IP68
電纜規格：標配2米（可定制其他電纜長度，最長1200米）

4.3 電流信號的阻抗要求

供電電壓	9V	12V	20V	24V
阻抗	125Ω	250Ω	500Ω	>500Ω

5

外形規格

6

使用方法

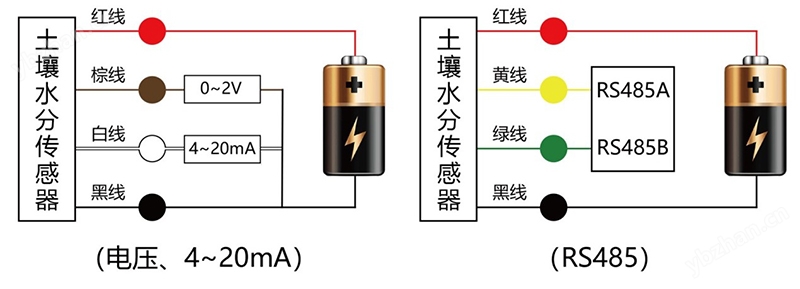

土壤水分傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

7	數據轉換方法

傳感器在土壤飽和含水率范圍內具有良好的線性特征，以下是典型標定公式，用戶可以參考使用，如果要獲得更高精度的測量結果，需進行二次標定。

θv：土壤容積含水量；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；

輸出信號	水分轉換方法
0～2V DC	θv＝50*V
0～5V DC	θv＝20*V
0～10V DC	θv＝10*V
4～20mA	θv＝6.25*A－25

RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機

原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04

若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（土壤水分），主機→從機

地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A

若傳感器接收正確，返回以下數據，從機→主機

地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X01	0X64	0XB8	0X3F
			土壤水分：35.6 %（m³/m³）

8	使用上的注意事項

警 告
不按線序接線，可能造成該設備及連接該設備的儀器損壞。
輸入電源超過該設備的接入電源時，將造成該設備的損壞。

注 意
使用前請先完整閱讀本說明書。
不要試圖將探針插入石子或硬的土塊中，以免損壞探針。
將傳感器移出土壤時，不能直接拽拉電纜。
傳感器探頭插入土壤/基質時要充分，以減少操作誤差，提高測量精度。

9	產品保修

本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
