一、產品概述：

ZWRD600系列脈沖雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。

二、工作原理：

ZWRD600系列脈沖雷達液位計是基于時間行程原理的測量儀表，發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況情況比較復雜，存在虛假回波，用的微處理技術和調試軟件也可以準確的分析出物位的回波。

輸入

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知，則物位L為：

L=E-D

輸出

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

三、應用場合：

ZWRD600系列脈沖雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

四、主要特點：

1、無盲區，高精度。

2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

3、不受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。

4、安裝簡便，牢固耐用，免維護。

5、HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。

6、測量靈敏，刷新速度快。

7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。

五、技術參數：

1、工作頻率：6.8GHz；

2、測量范圍：纜式：0-35m桿式、同軸式：0-6m；

3、重復性：±3mm；

4、分辨率：1mm；

5、采樣：回波采樣54次/s；

6、響應速度：>0.2S（根據具體使用情況而定）；

7、精度：<0.1%；

8、輸出電流信號：4-20mA；

9、通訊接口：HART通訊協議；

10、過程連接：G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150；

11、過程壓力：-1～60bar；

12、電源：24VDC（±10%）紋波電壓：1Vpp；

13、耗電量：max22.5mA；

14、環境條件：溫度：-40℃～+250℃；

15、外殼防護等級：IP68；

16、防爆等級：EXiaIICT6；

17、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜；

18、電纜入口：M20×1.5（電纜直徑5～9mm）。

六、安裝指導：

下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。

1、安裝位置：

a、距離罐壁的距離建議為罐直徑的1/6－1/4（至少300mm，混凝土罐至少400mm）；

b、不要安裝在金屬罐中間；

c、不要裝在下料口處；

d、選擇探頭長度時，注意探頭底部距罐底約大于30mm；注意介質溫度。

2、罐內障礙物：

安裝時注意探頭距離障礙至少200mm。

3、干擾的祛除：

a、干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果；

b、旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。

4、液體標準安裝：

對于粘度≤500cst且不易產生粘附的介質，管式探頭是理想方案，其特點如下：

a、的可靠性；

b、可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關；

c、罐內障礙物及短管尺寸不影響測量；

d、比桿式探頭能承受的橫向壓力高；

e、對于高粘度的介質，建議使用桿式探頭。

5、臥罐及立罐上的安裝：

a、管式探頭及桿式探頭zui長可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭；

b、安裝及固定方式同固體粉倉測量；

c、對距罐壁的距離無限制，只要避免探頭接觸罐壁即可；

d、如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭。

6、腐蝕性介質測量：

如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量。

七、測量注意事項：

1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。

2、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。

3、理論上測量達到天線******的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的******至少100mm。

4、對于過溢保護，可定義一段安全距離附加在盲區上。

5、測量范圍與天線有關。

6、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

7、測量范圍超出的動作當測量范圍超出時，儀表輸出為22mA電流。

八、可以通過三種方式調試：

1、通過顯示調整模塊PM；

2、通過調試軟件SOFT；

3、通過HART手持編程器。

九、通過SOFT軟件調試：

1、無論那種信號輸出雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。

2、使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

十、使用注意事項：

1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2、 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

5、雷達要和被測的液面垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。

6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先本公司的技術服務部門。

7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先本公司技術服務部門，需要區別對待。

十一、參數對照表：

表一：

產品類別	ZWRD601	ZWRD602	ZWRD603

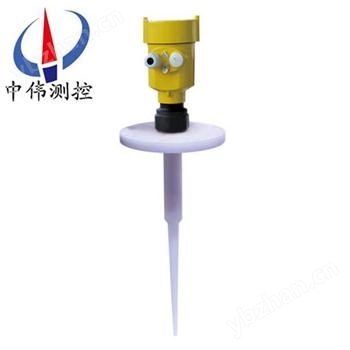

產品圖片
應用范圍	過程條件簡單，腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	適應各種存儲容器，液體、漿料、固體 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
測 量 范 圍	20米	20米	30米
過 程 連 接	G11/2或11/2NPT螺紋	法蘭	法蘭
過 程 溫 度	-40-130℃	-40-150℃	-40-250℃
過 程 壓 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 復 性	± 3mm	± 3mm	± 3mm
精 度	< 0.1%	< 0.1%	< 0.1%
頻 率 范 圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 號 輸 出	脈沖信號輸出（兩線）	脈沖信號輸出（兩線）	脈沖信號輸出（兩線）

表二：

產品類別	ZWRD604	ZWRD605	ZWRD606
產品圖片
應用范圍	過程條件簡單，顆粒料、塊料 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	低介電常數或帶攪拌液體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	高溫環境測量固體顆 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
測 量 范 圍	30米	20米可選	30米
過 程 連 接	萬向法蘭	法蘭	法蘭
過 程 溫 度	-40-250℃	-40-250℃	-40-250℃
過 程 壓 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 復 性	± 3mm	± 3mm	± 3mm
精 度	< 0.1%	< 0.1%	< 0.1%
頻 率 范 圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 號 輸 出	脈沖信號輸出（兩線）	脈沖信號輸出（兩線）	脈沖信號輸出（兩線）

十二、選型編碼：

產品選型一：

產品選型二：

十三、設計選型需要知道以下數據：

1、被測量的介質類型，液體還是固體。如, 果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。

2、介質的溫度，壓力。

3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4、, 智能雷達物, 位計是否需要防爆、防腐。

, 5、測量, , 范圍是幾米，要求盲區是多少。

6、連接方式：法蘭連接、螺紋連接。

7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。

8、工作電壓：24VDC。

售后服務承諾：

1、我公司所售液位計產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
