產品簡介
氯氣傳感器采用專業測試氯氣濃度傳感器探頭作為核心檢測器件；具有測量范圍寬、精度高、線性度好、通用性好、使用方便、便于安裝、傳輸距離遠、價格適中等特點。
功能特點
欣仰邦氯氣傳感器產品采用高靈敏度的氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、 使用方便、便于安裝、傳輸距離遠等特點。
主要參數
探頭參數與選型
以上探頭使用壽命均為溫度23±3℃、濕度40±10%RH的空氣環境中。
交叉氣體抗干擾阿特性
表中僅列舉部分氣體，未在表中列舉的氣體亦可能有交叉靈敏度。
交叉靈敏度會有±30%的浮動，并可能隨著傳感器的壽命和批次變化而變化，因此不可以使用本傳感器去測量其他交叉靈敏氣體。

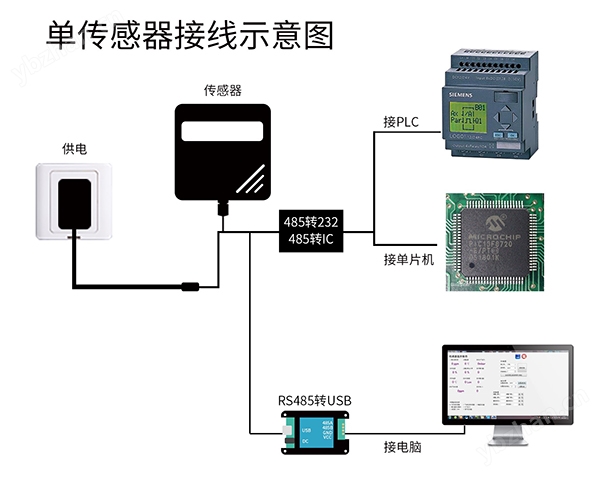

系統框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
本產品也可以多個傳感器組合在一條485總線使用，在進行485總線組合時請遵守“485總線現場接線守則”（見附錄）。理論上一條總線可以接16個以上的485傳感器，如果需要接更多的485傳感器，可以使用485中繼器擴充更多的485設備，另一端接入帶有485接口的PLC、通過485接口芯片連接單片機，或者使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
安裝說明
設備安裝前檢查
安裝設備前請?jiān)O(shè)備清單：
接口說明
寬電壓電源輸入12-24V均可。485信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。
注意事項：
請注意不要接錯線序，錯誤的接線會導致設備燒毀。
傳感器應避免接觸有機溶劑、酒精、涂料、油類及高濃度氣體，也包括硅膠及其它膠粘劑
傳感器不能長期應用于含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器
不建議用不標準的方法試驗傳感器，如：直接將傳感器放到濃氨水上、朝傳感器噴香煙、打火機 點燃后靠近傳感器、朝傳感器呼氣、將傳感器靠近酒精，等等
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
氣體檢測孔
氣體探測孔處使用高分子氣體膜隔離，此膜透氣不透水，可以起到氣體滲透但是隔絕水分的作用，請勿破壞此膜，否則影響產品的壽命。
安裝說明
需將傳感器安置在避風避雨的環境中，90垂直于地面度壁掛，保持將傳感器透氣孔朝向正下方，防止進水。
同時為了保證測量的準度，請將氯氣變送器安裝在通風較好的位置。
壁掛王子殼為壁掛式安裝，安裝孔位于設備兩側中部位置，安裝孔徑小于4mm，孔距105mm，可使用3mm的自攻螺絲安裝
本產品為點型擴散性氣體檢測裝置，顧名思義本產品只能檢測探頭位置的氣體濃度，如果您使用的情況是用來檢測泄漏時需要注意，環境中的氣體濃度受擴散影響，隨著距離泄漏點的距離的變化濃度成反比變化，泄漏點的濃度，距離越遠濃度越低，因此產品的安裝需要盡可能的靠近氣體管道處。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。
如上圖所示，此時您的串口號為COM10，請記住這個串口，需要在傳感器監控軟件中填入這個串口號。
如果在設備管理器中沒有發現COM口，則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請?jiān)趥鞲衅黝愋吞庍x擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構>=4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗= 16位 CRC 碼
結束結構>=4字節的時間
地址碼：為變送器的地址，在通訊網絡中是的（出廠默認0x01）。
功能碼：主機所發指令功能提示，本變送器只用到功能碼 0x03（讀取存器數據）。
數據區：數據區是具體通訊數區，注意 16bits 數據高字節在前
CRC 碼：二字節的校驗碼。
問詢幀
應答幀
寄存器地址
通訊協議示例以及解釋
讀取設備地址0x01的CL2值
問詢幀
應答幀(例如讀到CL2值為18.9ppm)
CL2：
00BD H(十六進制)=189=>CL2=18.9ppm
讀取設備地址0x01的溫濕度值
問詢幀
應答幀
溫度：
00AF H(十六進制)=175=>溫度=17.5℃
濕度：
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、CL2濃度值
問詢幀
應答幀
溫度：
011B H(十六進制)=283=>溫度=28.3℃
濕度：
0314 H(十六進制)=788=>濕度=78.8%RH
CL2：
0028 H(十六進制)=40=>CL2=4ppm
CL2測量單位ppm與ug/m3換算
根據計算可以得一下?lián)Q算關系，僅對于CL2有效：
1ppm = 34/22.4=1.518/m3=1518ug/m3
1ppb = 34/22.4=1.518ug/m3
以上計算均針對標準大氣壓下的情況。
氯氣傳感器采用專業測試氯氣濃度傳感器探頭作為核心檢測器件；具有測量范圍寬、精度高、線性度好、通用性好、使用方便、便于安裝、傳輸距離遠、價格適中等特點。
功能特點
欣仰邦氯氣傳感器產品采用高靈敏度的氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、 使用方便、便于安裝、傳輸距離遠等特點。
主要參數
| 參數 | 技術指標 |
| Cl2測量范圍 | 0-10ppm |
| 測量方式 | 電化學傳感器 |
| 測量精度 | 3%F.s |
| 響應時間（T90，秒） | 小于30秒 |
| 質保期 | 主機質保2年，氣體探頭質保1年 |
| 波特率 | 2400/4800/9600 |
| 通訊端口 | RS485 |
| 供電電源 | 12V-24V DC |
| 運行溫度 | -20至+50℃ |
| 工作濕度環境 | 15-95%RH（相對濕度）、無凝結 |
| 外形尺寸 | 110×85×44mm3 |
| 適應壓力 | 標準大氣壓±10% |
| 編號 | 探頭類型 | 量程 | 分辨率 | 壽命 |
| 4HG | 進口 | 10ppm | 0.1ppm | 2年 |
交叉氣體抗干擾阿特性
| 氣體 | 濃度 | CL2響應（ppm） |
| 氨氣 | 100 | 0 |
| 硫化氫 | 15 | -2 |
| 一氧化碳 | 100 | 0 |
| 二氧化硫 | 10 | 0 |
| 一氧化氮 | 35 | 0 |
| 二氧化氮 | 10 | 12 |
交叉靈敏度會有±30%的浮動，并可能隨著傳感器的壽命和批次變化而變化，因此不可以使用本傳感器去測量其他交叉靈敏氣體。
系統框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
設備安裝前檢查
安裝設備前請?jiān)O(shè)備清單：
| 名稱 | 數量 |
| 高精度傳感器 | 1臺 |
| 12V防水電源 | 1臺（選配） |
| USB轉485設備 | 1臺（選配） |
| 保修卡/合格證 | 1份 |
寬電壓電源輸入12-24V均可。485信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。
| 線色 | 說明 | |
| 電源 | 棕色 | 電源正（12-24V DC） |
| 黑色 | 電源負 | |
| 通信 | 黃(灰)色 | 485-A |
| 藍色 | 485-B |
請注意不要接錯線序，錯誤的接線會導致設備燒毀。
傳感器應避免接觸有機溶劑、酒精、涂料、油類及高濃度氣體，也包括硅膠及其它膠粘劑
傳感器不能長期應用于含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器
不建議用不標準的方法試驗傳感器，如：直接將傳感器放到濃氨水上、朝傳感器噴香煙、打火機 點燃后靠近傳感器、朝傳感器呼氣、將傳感器靠近酒精，等等
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
氣體檢測孔
氣體探測孔處使用高分子氣體膜隔離，此膜透氣不透水，可以起到氣體滲透但是隔絕水分的作用，請勿破壞此膜，否則影響產品的壽命。
需將傳感器安置在避風避雨的環境中，90垂直于地面度壁掛，保持將傳感器透氣孔朝向正下方，防止進水。
同時為了保證測量的準度，請將氯氣變送器安裝在通風較好的位置。
本產品為點型擴散性氣體檢測裝置，顧名思義本產品只能檢測探頭位置的氣體濃度，如果您使用的情況是用來檢測泄漏時需要注意，環境中的氣體濃度受擴散影響，隨著距離泄漏點的距離的變化濃度成反比變化，泄漏點的濃度，距離越遠濃度越低，因此產品的安裝需要盡可能的靠近氣體管道處。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦
將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看 COM 端口）。
如果在設備管理器中沒有發現COM口，則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用
配置界面如圖所示，首先根據3.1章節的方法獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。然后單擊連接設備后即可實時獲取傳感器數據信息。
如果您的設備是氣體濃度傳感器，則請?jiān)趥鞲衅黝愋吞庍x擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
| 參數 | 內容 |
| 編碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校驗 | CRC（冗余循環碼） |
| 波特率 | 2400bps/4800bps/9600 bps可設,出廠默認為9600 bps |
采用 Modbus-RTU 通訊規約，格式如下：
初始結構>=4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗= 16位 CRC 碼
結束結構>=4字節的時間
地址碼：為變送器的地址，在通訊網絡中是的（出廠默認0x01）。
功能碼：主機所發指令功能提示，本變送器只用到功能碼 0x03（讀取存器數據）。
數據區：數據區是具體通訊數區，注意 16bits 數據高字節在前
CRC 碼：二字節的校驗碼。
問詢幀
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
| 地址碼 | 功能碼 | 有效字節數 | 數據一區 | 第二數據區 | 第N數據區 |
| 1字節 | 1字節 | 1字節 | 2字節 | 2字節 | 2字節 |
| 寄存器地址 | PLC組態地址 | 內容 | 操作 |
| 0000H | 40001 | 濕度(單位0.1%RH) | 只讀 |
| 0001H | 40002 | 溫度(單位0.1℃) | 只讀 |
| 0006H | 40007 | CL2濃度(單位0.1ppm) | 只讀 |
| 0100H | 40101 | 設備地址(0-252) | 讀寫 |
| 0101H | 40102 | 波特率(2400/4800/9600) | 讀寫 |
讀取設備地址0x01的CL2值
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00,0x06 | 0x00,0x01 | 0x64 | 0x0B |
| 地址碼 | 功能碼 | 有效字節數 | CL2值 | 校驗碼 低位 | 校驗碼 高位 |
| 0x01 | 0x03 | 0x02 | 0x00 0xBD | 0x78 | 0x35 |
00BD H(十六進制)=189=>CL2=18.9ppm
讀取設備地址0x01的溫濕度值
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x02 | 0xC4 | 0x0B |
| 地址碼 | 功能碼 | 有效字節數 | 濕度值 | 溫度值 | 校驗碼 低位 | 校驗碼 高位 |
| 0x01 | 0x03 | 0x04 | 0x00 0xFE | 0x00 0xAF | 0xDB | 0xBF |
00AF H(十六進制)=175=>溫度=17.5℃
濕度：
00FE H(十六進制)=254=>濕度=25.4%RH
讀取設備地址0x01溫濕度、CL2濃度值
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x07 | 0x04 | 0x08 |
| 地址碼 | 功能碼 | 有效字節數 | 濕度值 | 溫度值 |
| 0x01 | 0x03 | 0x0E | 0x03 0x14 | 0x01 0x1B |
| 8個無用字節 | CL2值 | 校驗碼 低位 | 校驗碼 高位 | |
| 0x00… | 0x00 0x28 | 0x50 | 0x3B | |
011B H(十六進制)=283=>溫度=28.3℃
濕度：
0314 H(十六進制)=788=>濕度=78.8%RH
CL2：
0028 H(十六進制)=40=>CL2=4ppm
CL2測量單位ppm與ug/m3換算
根據計算可以得一下?lián)Q算關系，僅對于CL2有效：
1ppm = 34/22.4=1.518/m3=1518ug/m3
1ppb = 34/22.4=1.518ug/m3
以上計算均針對標準大氣壓下的情況。
