一、 工作原理

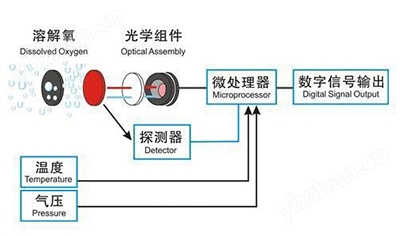

S-CGRY一體式在線熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝熄原理設計制作而成。發光二極管（LED）發出的藍光照射在熒光帽內表面的熒光物質上，內表面的熒光物質受到激發，發出紅光，通過檢測紅光與藍光之間的相位差，并與內部標定值比對， 從而計算出氧分子的濃度，經過溫度自動補償輸出最終值。
S-CGRY一體式在線熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝熄原理設計制作而成。發光二極管（LED）發出的藍光照射在熒光帽內表面的熒光物質上，內表面的熒光物質受到激發，發出紅光，通過檢測紅光與藍光之間的相位差，并與內部標定值比對， 從而計算出氧分子的濃度，經過溫度自動補償輸出最終值。
- 無需電解液，不會極化
- 無需消耗氧，不受流速影響
- 內置溫度傳感器，自動溫度補償
- 不受硫化物等化學物質干擾
- 漂移小，反應快速，測量更精準
- 免維護，使用周期較長，使用成本更低
- 熒光帽更換簡單
- RS-485 接口， Modbus-RTU 協議
二、 技術性能和規格
1.技術參數
| 型號 | S-CGRY |
| 測量原理 | 熒光法 |
| 量程范圍 | 0～20mg/L(0～200%飽和度) |
| 分辨率 | 0.01mg/L，0.1℃ |
| 精度 | ±2%F.S.，±0.5℃ |
| 溫度補償 | 自動溫度補償（Pt1000） |
| 輸出方式 | RS-485 總線，Modbus-RTU 協議 |
| 工作條件 | 0～45℃、<0.2MPa |
| 存儲溫度 | -5～65℃ |
| 安裝方式 | 浸入式安裝 |
| 線纜長度 | 5 米，其它長度可定制 |
| 功耗 | <0.5W |
| 電源 | 12～24VDC ±10% |
| 防護等級 | IP68 |
| 校準 | 兩點校準 |
| 熒光帽壽命 | 保證使用一年（正常使用下） |
| 傳感器外殼材料 | POM 和 316L 不銹鋼 |
- 尺寸圖
三、 安裝和電氣連接
- 安裝
2.電氣連接
- 紅色線—電源線（12～24V）
- 黑色線—地線（GND）
- 藍色線—485A
- 白色線—485B
- 裸露線—屏蔽層
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均已做防水處理。
四、 維護和保養
1.維護日程和方法
1.1維護日程
與電化學原理的溶解氧探頭技術不同，熒光法溶解氧探頭不會消耗氧，不需要頻繁地進行清洗（除了應用于粘性液體中時）。| 維護任務 | 建議維護頻率 |
| 清洗傳感器 | 每 30 天清洗一次 |
| 檢查傳感器和熒光帽是否損壞 | 每 30 天檢查一次 |
| 更換熒光帽 | 每年更換一次 |
| 校準傳感器（如主管部門有要求） | 根據主管部門所要求的維護日程進行 |
1.2維護方法
傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭， 對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。- 熒光帽外表面：除去傳感器前端的防護罩，用清水沖洗傳感器光窗上的污物，最后再將罩子罩上；如果需要擦拭，請用軟布并小心力度及用力方向；如果對熒光膜層造成劃痕，傳感器將無法正常工作。
- 熒光帽內表面：如果水汽或灰塵侵入到了熒光帽的里面，清潔步驟如下：
- 取下熒光帽；
- 用自來水沖洗熒光帽的內表面；
- 對于含脂肪和油的污垢，用加了家用洗滌液的溫水清洗；
- 用去離子水沖洗熒光帽的內表；
- 用干凈的無絨布輕輕擦干所有表面，放在干燥的地方讓水分蒸發。
- 檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，引起傳感器不能正常工作。
- 檢查傳感器的外殼是否因腐蝕或其他原因受到損壞。
- 熒光帽日常保存：不使用時放在帶有濕潤海綿的防護罩里，讓傳感器長期保持濕潤狀態。如傳感器熒光帽頭部長期是干燥狀態，會產生測量結果的漂移，需要在水中浸泡
2.常見問題
| 錯誤 | 可能的原因 | 解決方法 |
| 操作界面無法連接或不顯示測量結果 | 控制器與線纜連接出錯 | 重新連接控制器和線纜 |
| 線纜故障 | 請聯系我們 | |
| 熒光帽沒有擰緊或是被損壞 | 重新安裝并擰緊熒光帽或更換熒光帽 | |
| 測量值過高、過低 或 數 值 持 續不穩定 | 熒光帽外表面被外物附著 | 清洗熒光帽外表面并在測量時攪動探頭 |
| 熒光帽被損壞 | 更換熒光帽 | |
| 熒光帽已超過其使用壽命 | ||
| 溫 度 測量值超出 可 測范圍 或出現讀數亂碼 | 溫度傳感器被外物附著 | 用軟毛刷輕輕刷去附著物 |
- 傳感器的校準
- 零點校準
- 斜率校準
- 空氣飽和水的制備：在恒溫水浴中加入 2/3 容積的新鮮蒸餾水，將多孔塑料板浮于水面（見下圖）。同時用鼓泡器（空氣泵）向水中連續曝氣 40 分鐘以上，停止曝氣，靜止 30 分鐘左右后即得到空氣飽和水。將傳感器放入水中，待數值穩定后進行斜率校準。
4.注意事項
- 避免熒光帽的內表面被陽光暴曬
- 請不要用手觸摸熒光膜
- 測量和校準時熒光膜表面避免附著氣泡
- 使用中避免對熒光膜直接施加任何機械應力（壓力，劃痕等）
五、 質量和服務
1.質量保證
- 質檢部門有規范的檢驗規程，具備的檢測設備和手段，并嚴格按照規程檢驗， 對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
- 收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔?？剂繕藴蕝⒖脊┴浄教峁┑漠a(chǎn)品說明。
- 保證貨源數量和出貨速度。
2.配件和備件
此產品包括：- 傳感器 1 支
- 說明書 1 份
- 合格證 1 張
3.售后服務承諾
本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。附錄 數據通信
1.數據格式
Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。- 信息幀格式 (xx 代表一個字節）
06 03 xx xx xx xx xx xx
地址 功能碼 寄存器起始地址 寄存器數量 CRC 校驗碼（低字節在前）
| b) 讀數據應答幀 06 03 | xx | xx……xx | xx | xx |
| 地址 功能碼 | 字節數 | 應答數據 | CRC | 校驗碼（低字節在前） |
| c) 寫數據指令幀 06 06 | xx xx | xx xx | xx | xx |
| 地址 功能碼 | 寄存器地址 | 寫入數據 | CRC 校驗碼（低字節在前） | |
| d) 寫數據應答幀 06 06 | xx xx | xx xx | xx xx | |
| 地址 功能碼 | 寄存器地址 | 寫入數據 | CRC 校驗碼（低字節在前） | |
3.寄存器地址
| 寄存器地址 | 名稱 | 說明 | 寄存器個數 | 訪問方式 |
| 44353 (0x1100) | 開關機 | 開機寫入數據 1，關機寫入數據 0。上電默認為開機狀態。 | 1（2 字節） | 寫 |
| 40001 (0x0000) | 測量值+溫度 | 4 個雙字節整數，分別為測量值、測量值小數位數、溫度 值、溫度值小數位數。 | 4（8 字節） | 讀 |
| 40005 (0x0004) | 溶解氧飽和度（0～200%） | 2 個雙字節整數，分別為飽和度數值、小數位數。 | 2（4 字節） | 讀 |
| 44097 (0x1000) | 零點校準 | 在無氧水中校準，寫入數據為 0；讀出數據為零點偏移 量。 | 1（2 字節） | 寫/讀 |
| 44101 (0x1004) | 斜率校準 | 在空氣飽和的水中校準，寫入數據為 0；讀出數據為斜率 值×1000。 | 1（2 字節） | 寫/讀 |
| 44113 (0x1010) | 溫度校準 | 在溶液中校準，寫入數據為 實際溫度值×10；讀出數據為溫度校準偏移量×10。 | 1（2 字節) | 寫/讀 |
| 44129 (0x1020) | 鹽度補償 | 讀出 / 寫入 數 據為 鹽度 值 （PSU）×10，用于鹽度補償； 出廠默認為 0，無鹽度補償。 | 1（2 字節) | 寫/讀 |
| 48195 (0x2002) | 傳感器地址 | 默認為 6 ， 寫入數據范圍1-127。 | 1（2 字節） | 寫/讀 |
| 48225 (0x2020) | 恢復出廠 | 校準值恢復出廠設置，寫入 數據為 0。 | 1（2 字節） | 寫 |
- 命令示例
- 設置設備 ID 地址：
應答幀：01 06 20 02 00 01 E2 0A
- 開機指令：
應答幀：06 06 11 00 00 01 4C 81
- 開始測量指令：
應答幀：06 03 08 01 02 00 02 00 B0 00 01 14 B4
|
如：溶解氧值 01 02 表示十六進制讀數溶解氧值，00 02 表示溶解氧數值帶 2 位小數點，轉換成十進制數值為 2.58。
溫度值 00 B0 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數點，轉換成十進制數值為 17.6。
- 校準指令： 零點校準
應答幀：06 06 10 00 00 00 8C BD
斜率校準
作用：設定電極的溶解氧斜率校準值；此處斜率值校準在空氣飽和水中進行。請求幀：06 06 10 04 00 00 CD 7C
應答幀：06 06 10 04 00 00 CD 7C
5.錯誤響應
如果傳感器不能正確執行上位機命令，則會返回如下格式信息：| 定義 | 地址 | 功能碼 | CODE | CRC 校驗 |
| 數據 | ADDR | COM+80H | xx | CRC 16 |
| 字節數 | 1 | 1 | 1 | 2 |
- CODE：01 – 功能碼錯
- COM：接收到的功能碼
