1

概述

氧化還原電位，簡稱ORP（Oxidation-Reduction Potential）或Eh。ORP常用于指示環境介質（天然水、培養基、土壤等）的氧化性和還原性的相對程度。

ORP的單位是mV。它由ORP復合電極和mV（毫伏）計組成。ORP復合電極由一種可以在其敏感層表面進行電子吸收或釋放的電極，該敏感層是一種惰性金屬，通常是用鉑和金來制作，和參比電極（和pH電極一樣的銀/氯化銀電極）組成。

ORP 傳感器是我公司研發生產的一款在線數字型ORP傳感器，采用進口元器件及的生產工藝和表貼技術，IP68防水等級，線纜防海水，可以直接投入水中，無需加保護管，確保傳感器長期工作穩定可靠和準確性。具有BNC接頭和防水接頭兩種安裝方式，方便用戶使用。

2

特點

（1）內部使用軸向電容濾波，100MΩ電阻加大阻抗，增強穩定性。
（2）體積小、功耗低、攜帶方便。
（3）真正實現低成本、低價格、高性能。
（4）集成度高、壽命長、可靠性高。
（5）多達四處隔離，能抵抗現場復雜的干擾情況，防水等級IP68。
（6）電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。

3

適用范圍

本產品可廣泛應用于化工化肥、冶金、制藥、生化、食品、養殖、環保水處理工程和自來水等溶液中ORP 值的連續監測。

4	產品資料

4.1 技術參數

測量范圍：－1999mV～＋1999mV
準 確 度：±1mV
分 辨 率：1mV
穩 定 性：≤3mV/24小時
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
B：4～20 mA（電流環）
C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
（可定制3.3～5V DC）
工作環境：溫度0～60℃；濕度≤85%RH
電源消耗：≤0.5W

4.2 電流信號的阻抗要求

供電電壓	9V	12V	20V	24V
阻抗	125Ω	250Ω	500Ω	>500Ω

5

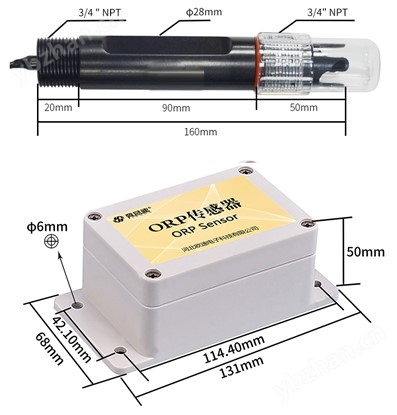

外形規格

6

使用方法

ORP傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線方式如下圖：

7	數據轉換方法

ORP傳感器具有良好的線性特征，以下是典型的標定公式。
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；

輸出信號	ORP轉換方法
0～2V DC	ORP＝2000*（V－1）
0～5V DC	ORP＝400*（2V－5）
0～10V DC	ORP＝400*（V－5）
4～20mA	ORP＝250*（A－12）

RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機

原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04

若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（ORP），主機→從機

地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X01	0X84	0X0A

若傳感器接收正確，返回以下數據，從機→主機

地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	CRC16低	CRC16高
0X01	0X03	0X02	0X03	0X78	0XB8	0X96
			ORP：888mV

8

使用方法及測試軟件

（1）采樣：按采樣要求，采取具有代表性的水樣。
（2）測定水樣ORP：先用蒸餾水沖洗電極三次，再用水樣沖洗三次，然后將電極浸入樣品中，小心搖動試杯或進行攪拌，以加速電極平衡，靜置，待讀數穩定時記下ORP值。
（3）若不方便取樣，也可將電極放入被測溶液中，待測量數據穩定后，讀取輸出數據，一段時間之后要將電極取出清洗干凈。
（4）樣品測量完畢后用蒸餾水沖洗電極三次，將電極放回保護液中正置。
注：測量多個樣品時，測量下一個樣品前應該清洗電極，以免影響測試數據。

9

使用上的注意事項

（1）為保證電極在管路上正確測量，應避免測量池間出現氣泡造成數據失準。
（2）請檢查包裝是否完好，并核對產品型號是否與選型一致。
（3）切勿帶電接線，接線完畢，檢查無誤后方可通電。
（4）使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€。
（5）傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。

10	產品保修

本產品傳感器部分保修期為一年，電極保修期為三個月。從發貨之日算起，在規定保修期內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
