●過壓：250V預警270V報警分閘●欠壓：195V預警175V報警分閘●漏電保護：30mA●電壓抑制能力：4KV●分?jǐn)嗄芰?：4500A●通信類型：485通信●級數：IP+N

S-GA02L智能RS485斷路器繼電器電流電壓采集聯動遠程控制空氣開關 產品詳情

產品簡介

　　智能斷路器按其使用范圍分為高壓斷路器和低壓斷路器。欣仰邦S-GA02L低壓斷路器又稱自動開關，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱蟛恍枰兏悴考?/span>

　　欣仰邦S-GA02L斷路器具有分?jǐn)嗄芰Ω?，持續穩定的守護家居核心用電安全。實時監測電流、電壓、溫度、功率、功率因素、電量，遇到過欠壓、過載、過流、過溫、打火、短路等故障進行報警或跳閘，預防電氣火災。也可用于物聯網設備聯動使用，充當繼電器使用，開關閉合等遠程控制和參數采集。

產品特點

●欣仰邦S-GA02L/32A智能RS485斷路器

●負載功率 1 - 32A

●欠壓保護： 160V-200V

●過壓保護： 240V-260V

●漏電保護： 30mA

●分段能力： 4500A

●頻率： 50/60HZ

產品規格

類型	規格
名稱	智能云斷路器
型號：	S-GA02 L/C32A
尺寸	1033666(mm)
過壓	250V預警270V報警分閘
欠壓	195V預警175V報警分閘
漏電保護	30mA
電壓抑制能力	4KV
分?jǐn)嗄芰?/td>	4500A
通信類型	485通信
級數	IP+N
脫扣類型	C
安裝占位	2P
額定電流	32A(可通過軟件協議向下設定）
測量數據	電壓、電流、功率、電量、溫度、漏電流、有功功率、無功功率、功率因數
測量精度	電壓、電流：土0.5%FS；電量：土0.5%FS
數據保存	掉電后保持10年不丟失

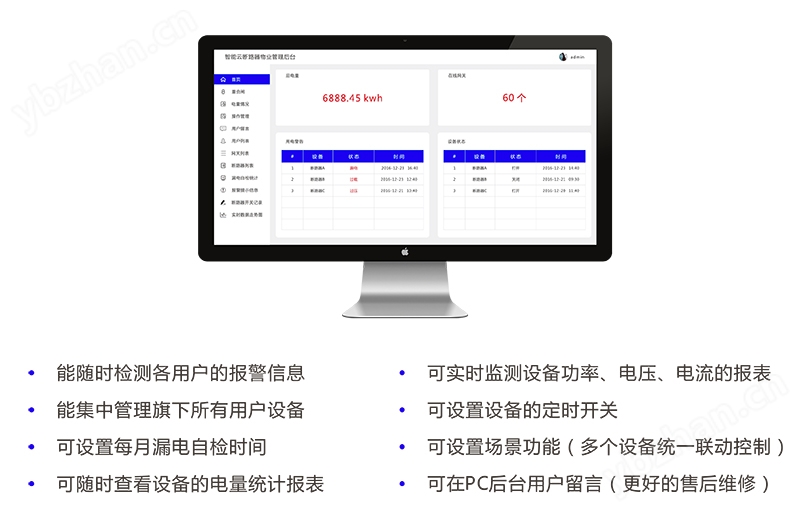

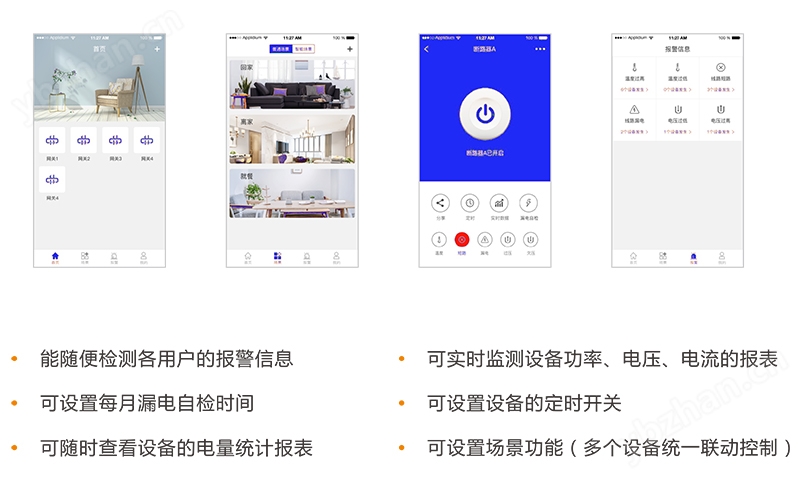

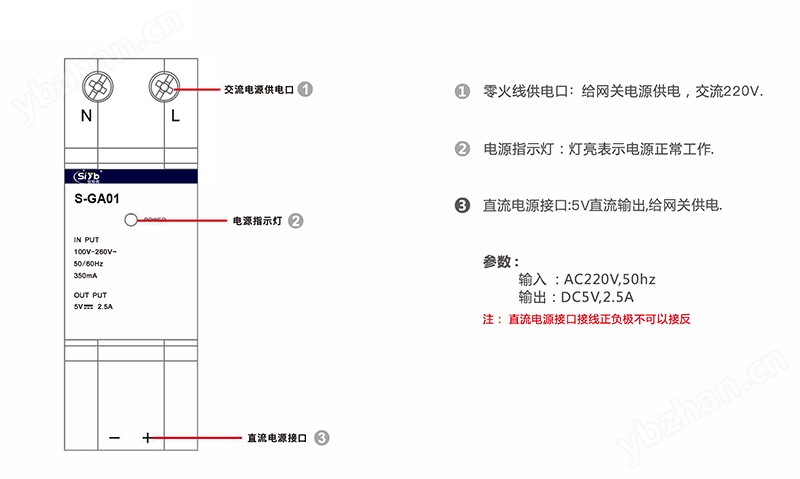

產品功能

產品應用

方案2（wifi以太網連接方式）

應用場景

訂購信息

產品類型	型號選擇
S-GA02L/32A~63A	根據P數和電流訂購
S-GA02L/2P	根據P數和電流訂購
S-GA02L/3P	根據P數和電流訂購
S-GA02L/4P	根據P數和電流訂購

欣仰邦S-GA02L斷路器RS485協議

RS485串口協議格式

開頭（2 byte）	長度（1byte）	數據（N byte）	和校驗（2byte）
“DL”	n(數據域長度)	....	sum crc

CRC = (byte0 + byte1 + byte2 + byte3 + ....byteN + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]
注意：1、不包括CRC字節
2、當網關通過廣播地址0xFF的所有操作，無需 + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]
3、當網關通過廣播地址0xFF的所有操作，設備只需執行，均不需要回復
4、當網關通過指定地址（0~63）的所有操作，必須 + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]

該協議采用的都是小端數據格式
斷路器分兩種工作模式
⑴、自動分配地址模式：由網關運行的過程中動態分配地址，必須細讀 第三方對接細則
⑵、用戶自定義地址模式：由尹德提供的上位機程序給斷路器分配ID，則參考《TM斷路器上位機用戶對接指導》

通訊方式

通訊速率：9600
數據位：8
校驗位：偶校驗
停止位：1

第三方對接細則

注意：設備有自己獨立的SN碼（出廠時分配，6個字節），用于追蹤記錄，
流程：
由于一個網關需要管理多個設備，為保證實時性和準確性，所有設備都需遵循以下的通訊規律，設備必須有載波檢測功能用于探測485信道是否處于通訊狀態

設備地址分配機制：設備接收到”使能設備廣播0x0A”指令，便開始發送”設備地址分配0x00”命令（必須信道空閑時才能發送），請求網關為設備分配地址

詳解：
①、一開始設備并不會發送“地址分配0x00”命令
②、如果設備同時接收到”使能設備廣播0x0A”指令時，等到信道空閑，多個設備發送“地址分配0x00”命令時，會產生數據沖突情況，為避免該情況發生，所有的設備都需要產生一個隨機數N（范圍：0 ~ 512），需要等待信道一直空閑（50+N）ms才能發送“地址分配0x00”命令，該機制能有效避免數據沖突
③、設備將獲取到（0~63）其中一個地址

當設備開關狀態改變時，自動上報開關0x11（必須信道空閑時才能發送）

詳解：
①、當設備沒有分配到地址或是設備掉線，可以不用自動上報
②、假如設備地址為A，那么需要等到信道一直空閑（A + 10）ms才能發送

當設備異常狀態改變時，自動上報錯誤信息0x12（必須信道空閑時才能發送）

當設備完成漏電自檢之后，自動上報漏電自檢結果0x13（必須信道空閑時才能發送）

除以上4個指令需要在信道空閑發送，其他指令設備做出相應的回復即可
在線機制：當設備在線時，網關每隔15秒會向設備發送“查詢?nèi)嘀睾祥l信息 0x01”，以此判斷設備是否在線。如果網關在45秒之內沒收到設備的任何回應，則網關認為設備掉線。同理，如果設備45秒之內沒收到網關發給自己的消息，則設備認為自己掉線。需要重新請求“設備地址分配0x00”
”關閉設備廣播0x0E”指令，當接收到該命令，即使設備掉線也不可以發送”設備地址分配0x00”，此命令用于設備遠程升級時候，防止太多數據導致數據沖突

設備升級流程：

當設備上線時，網關會將設備的硬件版本號和軟件版本號抄上來，發送至服務器進行比對
服務器當發現軟件版本不對時候，會將更新鏈接發給網關，網關會自動給設備進行升級，具體升級流程如下：

網關發現某設備需要進行升級，往下發送”關閉設備廣播0x0E”指令，所有的設備將不進行數據發送
網關向指定的設備（帶SN）發送”設備進入升級模式 0x0C”指令，網關收到設備的回應之后，對硬件進行升級“設備升級中 0x0D”，對升級文件分幀進行發送

通訊流程圖：

日志

日期	修改內容	備注
2018/10/29	添加開關控制0x83 返回異常字段
2018/11/05	“斷路器地址分配”添加“設備類型字段” “斷路器進入升級模式”添加“設備類型字段”（二代斷路器不添加，其他設備以后都要添加）
2019/03/07	查詢斷路器信息0x01，增加有功、無功、功率因數、開關次數，功率精確度改成0.1W
2019/03/29	1、異常字段增加
2019/04/10	1、查詢斷路器參數 0x07 添加設備電流字段
2019/04/12	1、0x01 0x05 0x07 添加10個字節的保留字段，方便以后功能擴展

一、斷路器地址分配 0x00

作用：用于網關管理斷路器 ( 斷路器-> 網關 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x08
命令	3	1byte	0x80	地址分配命令
SN	4~9	6byte	0x01,0x23,0x45,0x67,0x89,0x12
設備類型	10	1byte		1：1代斷路器 2：2代斷路器 3：斷路器面板
和校驗	11~12	2byte	With sn

44 4C 07 80 01 02 03 04 05 06 ** **
返回值：地址分配完成 ( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x09
命令	3	1byte	0x00	地址分配返回命令
SN	4~9	6byte	0x01,0x23,0x45,0x67,0x89,0x12
地址	10	1byte	0	0~63
設備類型	11	1byte		1：1代斷路器 2：2代斷路器 3：斷路器面板
和校驗	12~13	2byte	With sn

二、查詢斷路器信息 0x01

條件：①、網關對斷路器進行狀態查詢 ( 網關 -> 斷路器 )
②、也可用于查詢斷路器是否在線，網關可以不斷查詢
③、此命令不支持廣播地址

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x01
地址	4	1byte	n	0~63（不支持廣播地址0xff）
和校驗	5~6	2byte	with sn

返回值：斷路器上報信息 ( 斷路器 -> 網關 )

字段

地址

長度

值

備注

幀頭

0 ~ 1

2byte

“DL”

長度

1byte

0x25

命令

1byte

0x81

地址分配返回命令

地址

1byte

0~63

異常碼

5~8[6]

31bit

對應的位對應不同的異常

位	說明
0	過壓異常
1	欠壓異常
2	過流異常
3	開關狀態異常，提醒客戶更換斷路器
4	漏電異常
5	短路異常
6	斷路器溫度過高異常
7	線路電弧異常
8	功率異常
9	最小功率異常
10	漏電功能已壞，提醒客戶更換斷路器
11	進入維修模式(手動掰下斷路器)
12	斷零異常（不存在）
13	三相不平衡異常（不存在）
14	缺相異常（不存在）
15	鎖死異常
16	過壓預警
17	欠壓預警
18	過流預警
19	溫度預警
20~31	保留

開關

8[7]

1bit

0關 1開

電流

9~10

2byte

精確度0.01A

電壓

11~12

2byte

精確度0.1V

電量

13~16

4byte

精確度0.01KW.H

有功功率

17~19

3byte

精確度0.1W

無功功率

20~22

3byte

精確度0.1W

功率因數

1byte

0.00~1.00，精確度0.01

開關次數

24~26

3byte

目前斷路器的操作次數

漏電

27~28

2byte

精確度1mA

溫度

1byte

補碼格式，-127~128溫度

保留字段

30~39

10byte

此段不用（用作后期拓展）

和校驗

40~41

2byte

with sn

三、設置斷路器時間 0x02

條件：廣播式發送 ( 網關 -> 斷路器 )，保留，暫無實現

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x08
命令	3	1byte	0x02
地址	4	1byte	0xff	（只支持廣播地址0xff）
年	5	1byte	0~255	2000~2255年
月	6	1byte	1~12
日	7	1byte	1~31
時	8	1byte	0~23
分	9	1byte	0~59
秒	10	1byte	0~59
和校驗	11~12	2byte	without sn

返回值：無

四、斷路器開關控制 0x03

條件：控制命令 ( 網關 -> 斷路器 ) 此命令支持廣播地址

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x03
地址	4	1byte	n	0~63（支持廣播地址0xff）
開關	5	1byte		0:關 1:開
和校驗	6~7	1byte	with sn

44 4C 03 03 00 01 ** ** (0地址斷路器開)
返回值：

字段

地址

長度

值

備注

幀頭

0 ~ 1

2byte

“DL”

長度

1byte

0x07

命令

1byte

0x83

地址

1byte

0~63

開關

1byte

0:關 1:開 2:失敗

錯誤碼

6~9

4byte

位	說明
0	過壓異常
1	欠壓異常
2	過流異常
3	開關狀態異常，提醒客戶更換斷路器
4	漏電異常
5	短路異常
6	斷路器溫度過高異常
7	線路電弧異常
8	功率異常
9	最小功率異常
10	漏電功能已壞，提醒客戶更換斷路器
11	進入維修模式(手動掰下斷路器)
12	斷零異常（不存在）
13	三相不平衡異常（不存在）
14	缺相異常（不存在）
15	鎖死異常
16	過壓預警
17	欠壓預警
18	過流預警
19	溫度預警
20~31	保留

和校驗

10~11

2byte

with sn

五、查詢斷路器軟硬件版本號 0x04

條件：控制命令 ( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x04
地址	4	1byte	n	0~63（不支持廣播地址0xff）
和校驗	5~6	1byte	with sn

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x08
命令	3	1byte	0x84
地址	4	1byte	n	0~63
軟件版本	5~7	3byte	0x17, 0x05, 0x23	2017/05/23
硬件版本	8~10	3byte	0x17, 0x05, 0x23	2017/05/23
和校驗	11~12	1byte	with sn

六、設置斷路器參數 0x05

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x1A
命令	3	1byte	0x05
地址	4	1byte	n	0~63（不支持廣播地址0xff）
過載電流	5~6	2byte		單位0.1A（默認產品額定電流）
欠壓	7~8	2byte		單位V（目前固定175）
過壓	9~10	2byte		單位V（目前固定270）
過載功率	11~14	4byte		單位W（設置為0時不啟用）
最小功率	15~18	4byte		單位W（目前沒用到）
保留字段	19~28	10byte		此段不用（用作后期拓展）
和校驗	29~30	2byte	with sn

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x85
地址	4	1byte	n	0~63
設置結果	5	1byte	0	0：成功 1：失敗
和校驗	6~7	1byte	with sn

七、設置斷路器電量 0x06

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x07
命令	3	1byte	0x06
地址	4	1byte	n	0~63（不支持廣播地址0xff）
電量整數	5~8	4byte
電量浮點	9	1byte
和校驗	10~11	2byte	with sn

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x86
地址	4	1byte	n	0~63
設置結果	5	1byte	0	0：成功 1：失敗
和校驗	6~7	1byte	with sn

八、查詢斷路器參數 0x07

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x07
地址	4	1byte	n	0~63（不支持廣播地址0xff）
和校驗	5~6	1byte	with sn	5：crc低位 6：crc高位

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x1D
命令	3	1byte	0x87
地址	4	1byte	n	0~63
斷路器型號	5	1byte		0：B型斷路器 1：C型斷路器 2：D型斷路器
設備電流	6~7	2byte		單位0.1A
過載電流	8~9	2byte		單位0.1A
欠壓	10~11	2byte		單位V（目前固定175）
過壓	12~13	2byte		單位V（目前固定270）
過載功率	14~17	4byte		單位W（設置為0時不啟用）
最小功率	18~21	4byte		單位W（目前沒用到）
保留字段	22~31	10byte		此段不用（用作后期拓展）
和校驗	32~33	2byte	with sn

十、查詢半小時電量 0x09

條件：( 網關 -> 斷路器 )，暫未實現

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x09
地址	4	1byte	n	0~63（不支持廣播地址0xff）
和校驗	5~6	1byte	with sn

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x07
命令	3	1byte	0x89
地址	4	1byte	n	0~63
電量整數	5~8	4byte
電量小數	9	1byte
和校驗	10~11	2byte	with sn

十一、使能斷路器廣播 0x0A

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x0A
地址	4	1byte	0xff（廣播）
和校驗	5~6	2byte	without sn

44 4C 02 0A FF 9B 01

十二、測試漏電 0x0B

條件：( 網關 -> 斷路器 ) 適用：二代

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x0B
地址	4	1byte	n	0~63
和校驗	5~6	2byte	with sn

返回值：（斷路器 -> 網關）表示開始測試適用：二代

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x05
命令	3	1byte	0x8B
地址	4	1byte	n	0~63
結果	5	1byte		0：成功 1：失敗 2：關狀態下無法進行自檢
漏電數值	6~7	2byte		精度1mA
和校驗	8~9	2byte	with sn

十三、斷路器進入升級模式 0x0C

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x08
命令	3	1byte	0x0C
SN	4~9	6byte
類型	10	1byte		1：1代斷路器 2：2代斷路器 3：斷路器面板
和校驗	11~12	2byte	（with sn）

返回值：（斷路器 -> 網關）斷路器進入升級模式

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x0E
命令	3	1byte	0x8C
SN	4~9	6byte
軟件版本	10~12	3byte	17, 5, 23	2017/05/23
硬件版本	13~15	3byte	17, 5, 23	2017/05/23
類型	16	1byte		1：1代斷路器 2：2代斷路器 3：斷路器面板
和校驗	17~18	2byte	（with sn）

十四、斷路器升級中 0x0D

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	17~138
命令	3	1byte	0x0D
SN	4~9	6byte
bin	Frame id	2byte
	Frame len	1byte		不超過128字節
	幀內容	m byte	當Frame id為0時，內容只包含文件長度(4byte) 軟件版本號(3byte) 當Frame id不為0時，為文件內容	不超過128字節
和校驗	N~n+1	2byte	（with sn）

44 4C 14 0D 00 00 00 AB CD EF 00 00 0A 00 11 00 00 18 05 16 18 05 16 00 06
返回值：（斷路器 -> 網關）斷路器進入升級模式

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x0A
命令	3	1byte	0x8D
SN	4~9	6byte
ret	Frame id	2byte
ret	結果	1byte	0 : 失敗 1 : 成功
和校驗	N~n+1	2byte	（with sn）

十五、關閉斷路器廣播 0x0E

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x0E
地址	4	1byte	0xff（廣播）
和校驗	5~6	2byte	不需要加SN

44 4c 02 0e ff 9f

十六、斷路器死鎖 0x0F

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x0F
地址	4	1byte	n	0~63
操作	5	1byte	1	0：關閉死鎖（當關閉死鎖時會自動打開開關） 1：打開死鎖
和校驗	6~7	2byte	with sn

返回值：（斷路器 -> 網關）

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x8F
地址	4	1byte	n	0~63
狀態	5	1byte	1	0：死鎖未打開 1：死鎖已打開
和校驗	6~7	2byte	with sn

十七、查詢斷路器錯誤信息 0x10

條件：( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x10
地址	4	1byte	n	0~63
和校驗	5~6	2byte	with sn

返回值：（斷路器 -> 網關）

字段

地址

長度

值

備注

幀頭

0 ~ 1

2byte

“DL”

長度

1byte

0x10

命令

1byte

0x90

地址

1byte

0~63

錯誤碼

5~8

4byte

位	說明
0	過壓異常
1	欠壓異常
2	過流異常
3	開關狀態異常，提醒客戶更換斷路器
4	漏電異常
5	短路異常
6	斷路器溫度過高異常
7	線路電弧異常
8	功率異常
9	最小功率異常
10	漏電功能已壞，提醒客戶更換斷路器
11	進入維修模式(手動掰下斷路器)
12	斷零異常（不存在）
13	三相不平衡異常（不存在）
14	缺相異常（不存在）
15	鎖死異常
16	過壓預警
17	欠壓預警
18	過流預警
19	溫度預警
20~31	保留

短路電流

9~10

2byte

單位1A

過載電流

11~12

2byte

單位1A

漏電電流

13~15

3byte

單位1mA

過載功率

16~19

4byte

單位1W

和校驗

20~21

2byte

with sn

十八、斷路器開關自動上報 0x11

當斷路器狀態變化自動上傳 ( 斷路器->網關 )：

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x91
地址	4	1byte	n	0~63
開關	5	1byte		0:關 1:開
和校驗	6~7	2byte	With sn

條件：網關返回收到命令 ( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x11
地址	4	1byte	n	0~63
開關	5	1byte		0:關 1:開
和校驗	6~7	1byte	With sn

十九、斷路器自動上報錯誤信息 0x12

當斷路器狀錯誤信息變化時自動上傳 ( 斷路器->網關 )：

字段

地址

長度

值

備注

幀頭

0 ~ 1

2byte

“DL”

長度

1byte

0x0C

命令

1byte

0x92

地址

1byte

0~63

錯誤碼

5~8

4byte

位	說明
0	過壓異常
1	欠壓異常
2	過流異常
3	開關狀態異常，提醒客戶更換斷路器
4	漏電異常
5	短路異常
6	斷路器溫度過高異常
7	線路電弧異常
8	功率異常
9	最小功率異常
10	漏電功能已壞，提醒客戶更換斷路器
11	進入維修模式(手動掰下斷路器)
12	斷零異常（不存在）
13	三相不平衡異常（不存在）
14	缺相異常（不存在）
15	鎖死異常
16	過壓預警
17	欠壓預警
18	過流預警
19	溫度預警
20~31	保留

短路電流

8~9

2byte

單位1A

過載電流

10~11

2byte

單位1A

漏電電流

12~14

3byte

單位1mA

和校驗

15~16

2byte

With sn

條件：網關返回收到命令 ( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x12
地址	4	1byte	n	0~63
和校驗	6~7	1byte	With sn

二十、斷路器漏電自檢結果自動上報 0x13

漏電檢測完成自動上傳 ( 斷路器->網關 )：

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x03
命令	3	1byte	0x93
地址	4	1byte	n	0~63
開關	5	1byte		0:成功 1:失敗
和校驗	6~7	2byte	With sn

條件：網關返回收到命令 ( 網關 -> 斷路器 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x13
地址	4	1byte	n	0~63
和校驗	6~7	1byte	With sn

二十一、強制設備下線 0x14

漏電檢測完成自動上傳 ( 網關->斷路器 )：

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x14
地址	4	1byte	n	0~63，0xff
和校驗	6~7	2byte	With sn

條件：網關返回收到命令 ( 網關 -> 斷路器 )

二十二、通訊設置檢測 0x15

一般都是上位機用來檢測斷路器通訊設置的 ( ->斷路器 )：

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x02
命令	3	1byte	0x15
地址	4	1byte	0xff	只能廣播
和校驗	6~7	2byte	With sn

( 斷路器 -> 上位機 )

字段	地址	長度	值	備注
幀頭	0 ~ 1	2byte	“DL”
長度	2	1byte	0x05
命令	3	1byte	0x95
地址	4	1byte	0xff	只能廣播
波特率	5	1		0 : 9600 1 : 2400 2 : 4800 3 : 14400 4 : 19200 5 : 38400 6 : 56000 7 : 57600 8 : 115200
校驗位	6	1		0：偶校驗 1：奇校驗 2：MARK 3：空校驗 4：無校驗
停止位	7	1		0：1位 1：2位
和校驗	8~9	2byte	With sn

關鍵詞：高壓斷路器低壓斷路器熔斷器熱繼電器服務器

熱門產品

產品名稱	參考價	地區	公司名稱	更新時間
日本SMC增速氣動繼動器VQ4151-5H1-03電磁閥	￥1500	上海市	上海乾拓貿易有限公司	2026-08-07	在線詢價
SMC增速繼動器IL100-03-L	￥200	上海	上海乾拓貿易有限公司	2026-07-10	在線詢價
原裝優勢供應speckHP-317	￥100	上海	上海荊戈工業控制設備有限公司	2025-10-20	在線詢價
繼動器,YT-300N1氣動增速器,放大器	￥450	蘇州市	常熟市常陽儀表科技有限公司	2025-08-26	在線詢價
ANL-P1瓶蓋扭力計	面議	上海市	上海雙旭電子有限公司	2024-12-13	在線詢價
*Lm-therm 全系列型號，進口Lm-therm 現貨	面議	深圳市	深圳市普索進出口貿易有限公司	2024-09-25	在線詢價

免責申明

所展示的信息由會員自行提供，內容的真實性、準確性和合法性由發布會員負責，儀表網對此不承擔任何責任。儀表網不涉及用戶間因交易而產生的法律關系及法律糾紛，糾紛由您自行協商解決

友情提醒：本網站僅作為用戶尋找交易對象，就貨物和服務的交易進行協商，以及獲取各類與貿易相關的服務信息的平臺。為避免產生購買風險，建議您在購買相關產品前務必確認供應商資質及產品質量。過低的價格、夸張的描述、私人銀行賬戶等都有可能是虛假信息，請采購商謹慎對待，謹防欺詐，對于任何付款行為請您慎重抉擇！如您遇到欺詐等不誠信行為，請您立即與儀表網聯系，如查證屬實，儀表網會對該企業商鋪?zhàn)鲎N處理，但儀表網不對您因此造成的損失承擔責任！

相關產品分類更多+
