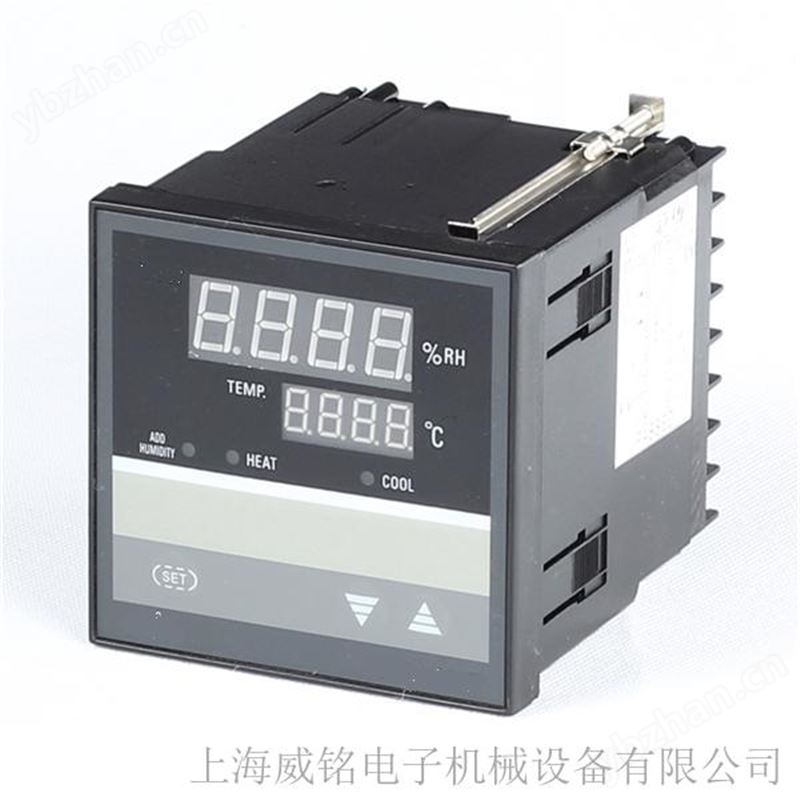

上海 威銘 溫度濕度測量控制打印儀表

WM-℃/%-9008-A型

一、 上海 威銘 溫度濕度測量控制打印儀表

概述：

本系列溫濕度控制儀采用了的生產工藝以保證產品質量的穩定及可靠性，采用雙排數碼管分別顯示適度測量值與干溫測量值，同時儀表具有以下多種功能可供用戶選擇：

1、傳感器：可分別通過參數,選擇使用PT100+高分子或干濕雙PT100傳感器(需補水)。

2、控制方式：加熱與加濕輸出有PID控制或二位式控制可供用戶選擇，制冷可以設置延時輸出功能。

3、串口通訊：儀表可通過安裝RS485計算機串口通訊模塊跟計算機進行通訊來實現計算機對儀表的遠程控制。采用MODBUS RTU通訊協議。

4、打印功能：或儀表安裝打印模塊，可連接微型打印機來定時打印記錄溫度與濕度的采樣值。

二、 上海 威銘 溫度濕度測量控制打印儀表

表技術指標：

1、精度：溫度測量精度：±0.5%F.S±1B 濕度測量精度：±5%F.S±1B

2、溫度范圍：-50.0～150.0℃ 測濕有效范圍：5%～95%RH

3、繼電器輸出觸點容量：220VAC/5A（阻性負載）

5、儀表正常工作電壓：85～242VAC，50～60HZ

6、正常工作環境：溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

三、 上海 威銘 溫度濕度測量控制打印儀表

儀表操作：

3.1、按照儀表接線圖正確給儀表接線后上電，儀表在經過1S的自檢時間后將進入正常顯示狀態，此時上排數碼管顯示測量濕度值，下排數碼管顯示測量溫度值。

3.2、上等菜單設置：按住SET按鍵3S進入?yún)?shù)修改狀態，此時上排數碼管顯示參數符號，下排數碼管顯示參數值，按▲或▼鍵即可修改當前參數值，長按鍵▲或▼可實現數據快速加或減，修改完成后再按SET鍵保存并進入下一參數修改狀態，如果在設置過程中10S內無任何操作，儀表將自動保存設置并退出參數修改狀態。

3.3、二級參數（打印參數）設置：在正常顯示狀態下同時按住SET+▼+▲鍵，儀表進入打印參數修改狀態，修改方法同“5.2、上等菜單設置”。

3.4、快速退出：在上等參數修改狀態下,同時按SET+▲鍵立即退出參數修改狀態。

四、上海 威銘 溫度濕度測量控制打印儀表

控制說明：

4.1、加熱控制：

當參數P1=0時

測量溫度值≥C1＋HY1，此時面板上加熱指示燈滅，無加熱控制輸出；

測量溫度值≤C1－HY1，此時面板上加熱指示燈亮，有加熱控制輸出；

C1－HY1＜測量溫度值＜C1＋HY1時，為儀表加熱回差控制區域。

當參數P1≠0時，儀表加熱執行PID控制。

4.2、加濕控制：

當參數P2=0時

測量濕度值≥RH＋HY2，此時面板上加濕指示燈滅，無加濕控制輸出；

測量濕度值≤RH－HY2，此時面板上加濕指示燈亮，有加濕控制輸出；

RH－HY2＜測量濕度值＜RH＋HY2時，為儀表加濕回差控制區域。

當參數P2≠0時，儀表加濕執行PID控制。

4.3、制冷輸出：

測量溫度值≥C2＋tb，此時面板上制冷指示燈亮，有制冷控制輸出；

測量溫度值≤C2－tb，此時面板上制冷指示燈滅，無制冷控制輸出；

C2－tb＜測量溫度值＜C2＋tb時，為儀表制冷回差控制區域。

需要詳細了解請至電 索取使用說明書
