一、設備簡介

本設備是一款面向植物光合作用研究的儀器，以高靈敏度CMOS成像單元為核心，配合可精確調控的LED光控模塊，可對植物葉片開展快速、無損的葉綠素熒光檢測與成像分析。集成OJIP快速熒光動力學、PAM調制熒光與RLC快速光響應曲線三種測量模式，可全面評估植物光合系統活性、光能利用效率及其對環境脅迫的動態響應。大型葉綠素熒光成像平臺廣泛應用于植物生理學、生態學、農學等領域的科研與教學工作。

二、技術參數

1、相機：

分辨率：1608(H)×1104(V)

★幀率：100 fps

接口：USB 3.0

操作系統：Windows 10/11

2、鏡頭及光學：

焦距：12mm

最大光圈：F/2.8

水平視場角（HFOV）：約 62.11°水平方向視野角度

垂直視場角（VFOV）：約 44.83°垂直方向視野角度

★成像面積：最大40cm × 38cm

★檢測樣品類型：離體葉片、小中大型盆栽植株及高通量多孔穴盤，大型葉綠素熒光成像平臺可滿足多樣化的檢測需求。

★適用植物高度：最大85 cm

★成像架構：專業立式光路設計，鏡頭自上而下俯視成像；成像模塊及光源系統可直接通過軟件控制升降，根據樣品調節適配高度

3、光源系統：

紅光（R）：630 nm，用作測量光，精準探測基礎熒光。

藍光（B）：450 nm，作為主激發光源（提供光化光與飽和脈沖）。

遠紅光（FR）：730 nm，選擇性激發光系統I（PSI），實測光適應態最小熒光Fo'。

★光強范圍：0 - 6000 µmol·m?2·s?1

4、測量精度與分辨率：

動態范圍：12 bit

實際空間分辨率：約0.3mm/像素（在40cm × 38cm視野下）

三、測量模式與控制能力

★OJIP、PAM及RLC快速光響應曲線三種熒光測量模式：

1、OJIP快速熒光動力學測量

光源控制：LED強度1–100% 連續可調

測量時間：0.1–1.0 s（默認1.0 s，可完整覆蓋O-J-I-P上升曲線）

采樣形式：最小采樣間隔10 ms；支持分段采樣（0–100 ms快速采樣，100–1000 ms慢速采樣）

2、PAM調制熒光測量

時間控制：暗適應/暗弛豫時長 0–3600 s；每次監測時長 1–600 s；最小采樣間隔100 ms

脈沖控制：測量脈沖時長100 ms；飽和脈沖時長800 ms

光強調節：測量光、光化光、飽和脈沖（Fm / Fm'）均支持 0–100% 獨立調節

循環設置：光適應循環次數1–50次可調

3、快速光曲線（RLC）測量

時間控制：暗適應時長0–3600 s；每次監測時長 10–60 s；最小采樣間隔 100 ms

脈沖控制：測量脈沖100 ms；飽和脈沖800 ms

光強調節：

測量光：1–5%（極弱光探針）；

光化光：0–100%獨立調節，自動階梯遞增；

飽和脈沖（Fm'）：100%強度

循環設置：自動執行7–9次光適應階梯循環

四、熒光參數與計算

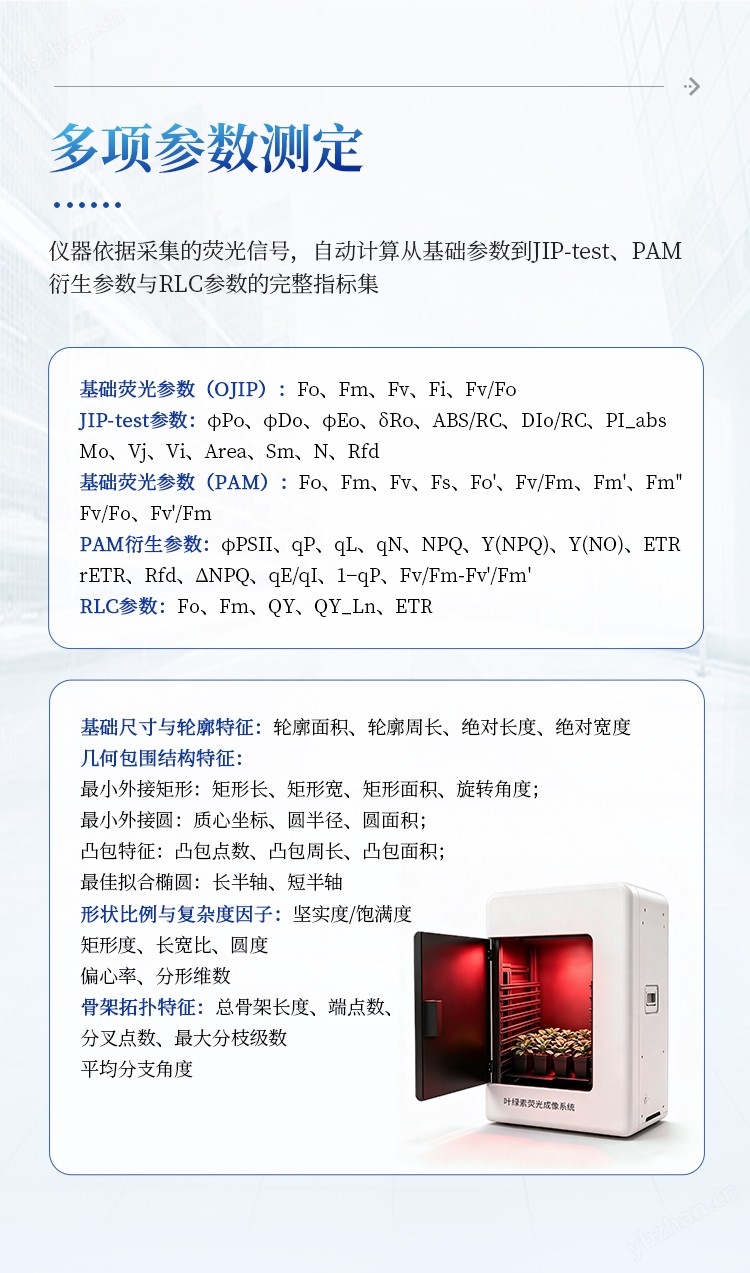

儀器依據采集的熒光信號，自動計算從基礎參數到JIP-test、PAM衍生參數與RLC參數的完整指標集，各參數計算精度如下。

★1、OJIP動力學特征點

基于熒光上升過程，提取反映電子傳遞鏈各環節狀態的特征點：

O點（Fo）：所有PSII反應中心開放時的初始熒光。

I點（約30 ms）：反映PQ庫的還原狀態。

P點（Fm）：所有反應中心關閉時的最大熒光。

2、輸出參數

★基礎熒光參數（OJIP）：Fo、Fm、Fv、Fi、Fj、Fv/Fo

★JIP-test參數：φPo、φDo、φEo、ψEo、δRo、ABS/RC、TRo/RC、ETo/RC、DIo/RC、PI_abs、Mo、Vj、Vi、Area、Sm、N、Rfd

基礎熒光參數（PAM）：Fo、Fm、Fv、Fs、Fo'、Fv/Fm、Fm'、Fm''、Fv/Fo、Fv'/Fm'

PAM衍生參數：φPSII、qP、qL、qN、NPQ、Y(NPQ)、Y(NO)、ETR、rETR、Rfd、ΔNPQ、qE/qI、1?qP、Fv/Fm-Fv'/Fm'

★RLC參數：Fo、Fm、QY、QY_Ln、ETR

五、表型參數提取能力

★1、基礎尺寸與輪廓特征：輪廓面積、輪廓周長、絕對長度、絕對寬度

★2、幾何包圍結構特征：

最小外接矩形：矩形長、矩形寬、矩形面積、旋轉角度；

最小外接圓：質心坐標、圓半徑、圓面積；

凸包特征：凸包點數、凸包周長、凸包面積；

最佳擬合橢圓：長半軸、短半軸。

★3、形狀比例與復雜度因子：堅實度/飽滿度、矩形度、長寬比、圓度、偏心率、分形維數。

★4、骨架拓撲特征：總骨架長度、端點數、分叉點數、最大分枝級數、平均分支角度。

六、圖像處理與分析

1、區域處理方式

★自動區域分割：采用智能閾值分割算法，自動識別圖像中的葉片區域，排除背景與非目標物干擾，可由用戶自行開關。

ROI區域分析：針對復雜背景或特定區域，可在Fm圖像上直接選擇矩形、圓形及不規則形區域，并實時查看選擇信息。

★圖像區域均值：在任意圖像上選取點、矩形、圓形及不規則形區域，實時顯示該區域均值。

★行條紋去除：自動識別并消除熒光圖像中的橫向條紋噪聲，提升Fm等圖像的信噪比，確保微小熒光變化的準確捕捉。

飽和檢測：自動檢測并剔除強光脈沖造成的過曝無效像素，防止其參與Fv/Fm等參數計算，保障最終熒光生理數據的可靠性。

2、圖像增強

★內置高斯濾波降噪與自適應對比度增強算法。

采用科學界通用的Jet偽彩色配色方案。

支持直觀的色標數值范圍顯示。

七、軟件與數據管理

1、多維數據可視化展示

★熒光圖像：為每個參數生成對應的二維熒光彩色圖像，涵蓋基礎參數（OJIP、PAM）、JIP-test參數與PAM衍生參數。

★快速動力學曲線：OJIP熒光快速上升動力學曲線（同時導出曲線數據）。

時間序列曲線：完整記錄并呈現PAM測量的全程熒光軌跡，以及NPQ（非光化學淬滅）等參數隨時間或測量循環變化的誘導動力學過程。

RLC光響應曲線：快速光曲線熒光成像，時間及光強參數可設置，可自定義設置曲線自動循環次數及間隔時間，可輸出熒光動態變化視頻。

量化參數數據表：自動匯總所有計算結果，以標準化的表格形式（包含參數名稱、精確數值與科學單位）直觀展示。

2、數據管理

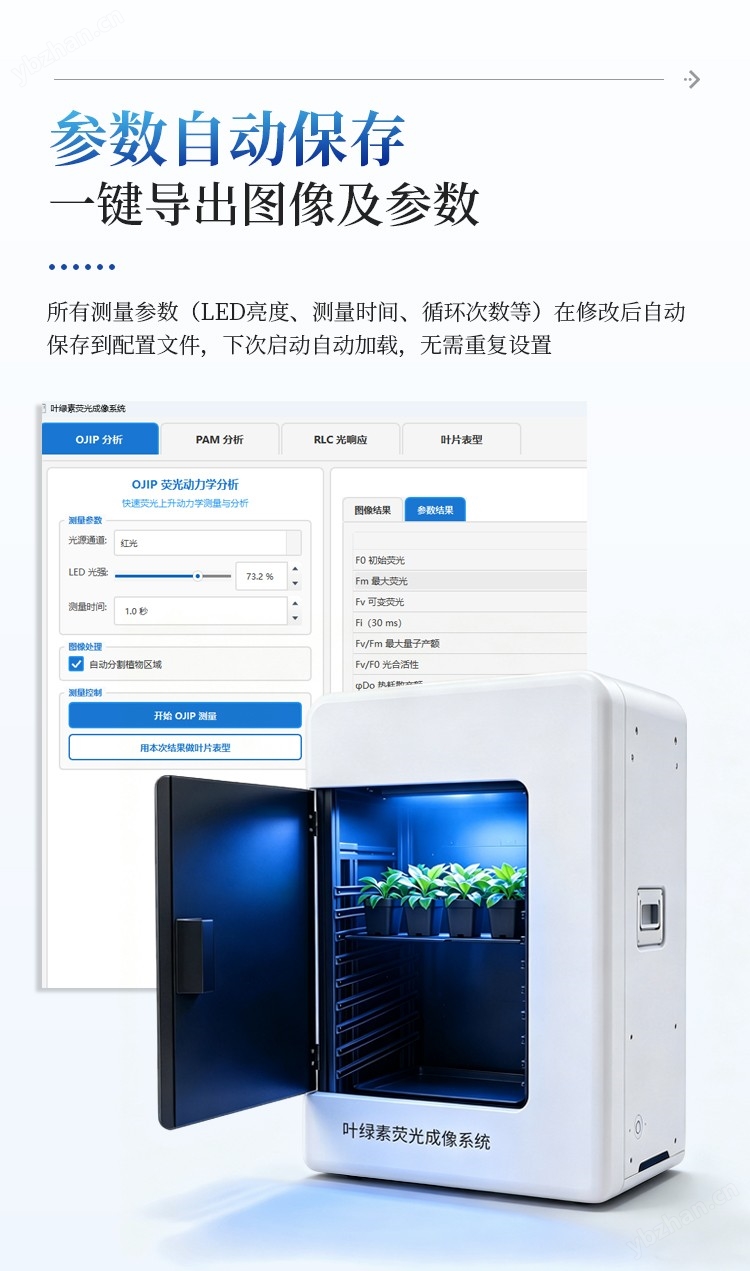

★參數自動保存：LED亮度、測量時間、循環次數等參數一經修改即自動寫入配置文件，下次啟動自動加載，無需重復設置。

導出圖像：將所有分析圖像以PNG格式導出，保留原始分辨率。

導出參數：參數表格可導出為CSV或Excel文件，便于后續統計分析。

一鍵導出全部：支持將所有圖像與參數表格一次性導出至指定目錄（內含原始幀、元數據、參數數組、參數表與全部圖像）。

★上傳云端：可以將分析后的所有參數數據保存至云端，并支持隨時查看云端數據。

3、系統設置與功能

★語言切換：界面右上角可一鍵在中英文間即時切換，語言設置自動保存，重啟設備后保持原態。

★參數配置：全部測量參數支持自定義，并配有工具提示說明含義與推薦范圍。

設備管理：啟動時自動檢測并連接相機與LED控制器，狀態欄實時顯示設備連接狀態。

★微環境監測：內置溫、濕度傳感器，實時反饋內部環境。

★人機交互：外置10寸觸摸屏，可以查看箱體內部溫度與濕度，控制箱門開關。
