IMU100系列絕緣監測及故障定位裝置是CET中電技術推出的工業IT供電系統絕緣監測解決方案核心產品，用于在線監測工業IT供電系統（直流、單相交流、三相交流）的絕緣情況，當出現絕緣異常時第一時間發出報警信號并定位故障回路，幫助運維人員盡快排查問題并修復，確保供電系統持續可靠，廣泛適用于礦井作業、玻璃制造、電爐及試驗設備、冶金加工、化工生產、爆炸性危險區域等對供電可靠性要求較高的場所。

IMU100絕緣監測儀/IC100信號發生器/ILU100， 故障定位儀

一、產品概述

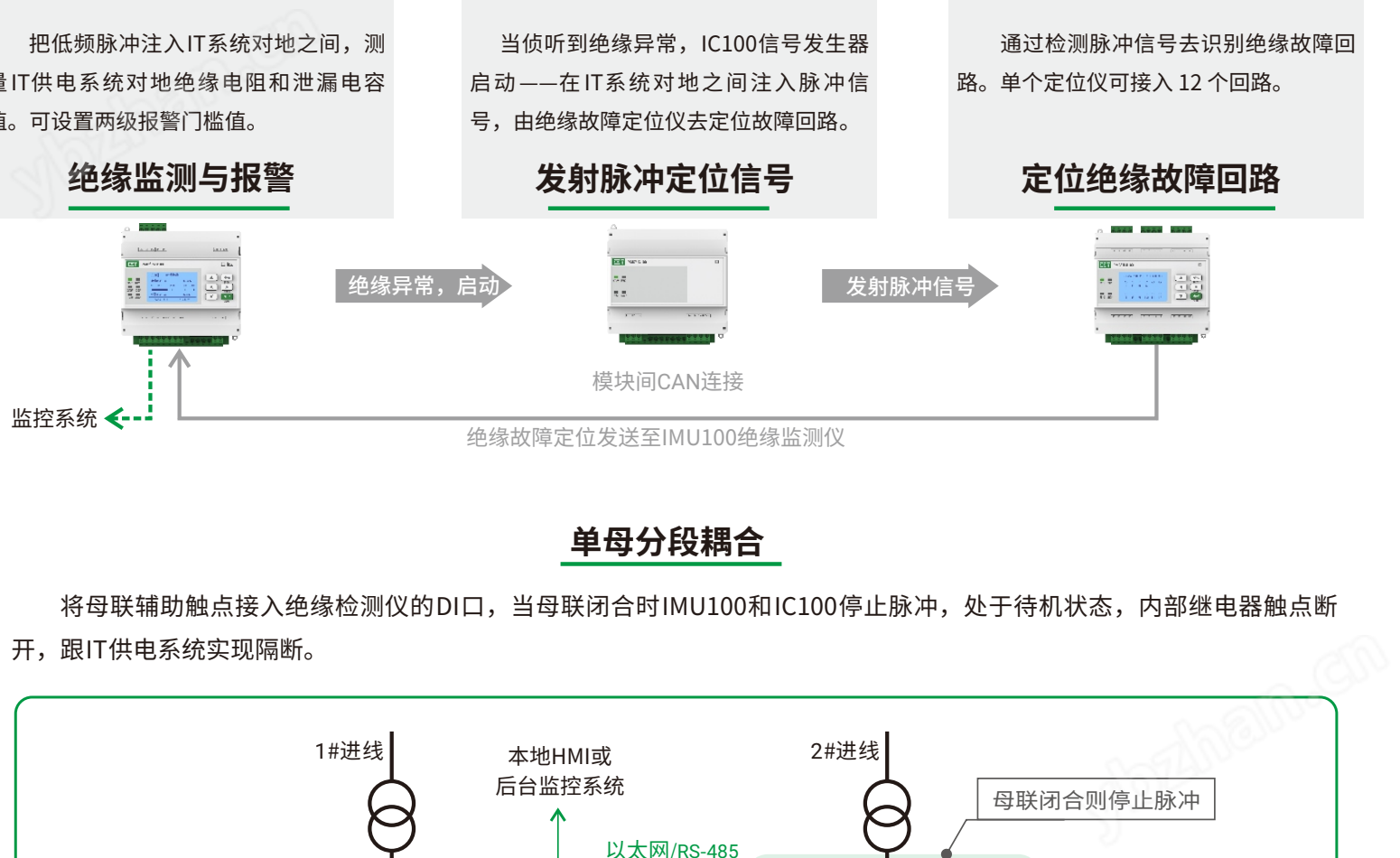

IMU100系列絕緣監測及故障定位裝置由絕緣監測儀（IMU100）、信號發生器（IC100）和故障定位儀（ILU100）通過CAN方式連接組成。IMU100在線偵聽IT供電系統絕緣情況，出現絕緣異常時及時報警并啟動IC100信號發生器，IC100在IT系統對地之間注入脈沖信號，配合ILU100， 故障定位儀實現絕緣故障回路定位，故障回路信息通過CAN通信上送至IMU100，幫助運維人員快速排查修復。

二、主要功能特點

1、絕緣監測與報警：IMU100絕緣監測儀把低頻脈沖注入IT系統對地之間，測量對地絕緣電阻和泄漏電容值，可設置兩級報警門檻值，絕緣異常時及時報警；

2、故障回路定位：IC100信號發生器發射脈沖信號，ILU100 ，故障定位儀通過檢測脈沖信號識別絕緣故障回路，單個定位儀可接入12個回路；

3、自適應漏電容：能自適應IT系統漏電容的大小和變化，監測對地絕緣電阻和泄漏電容值，絕緣電阻監測/預警范圍1kΩ~10MΩ；

4、單母分段耦合：將母聯輔助觸點接入絕緣檢測儀DI口，母聯閉合時監測儀和信號發生器停止脈沖待機，實現與IT供電系統的隔斷；

5、隔斷設計：絕緣監測儀和信號發生器內置隔斷繼電器，未上電或待機狀態時設備與IT系統隔斷，不影響相與相、相與地的絕緣；

6、通信與接口齊全：支持以太網、CAN、RS-485通信，支持IEC104、Modbus協議，2路DI/2路DO，事件記錄256條，具備自檢與對時功能。

IMU100系列絕緣監測及故障定位系統架構

三、行業應用場景

1、礦井作業：IT供電系統故障電流小、不停電，適用于對供電可靠性要求高的礦井場景絕緣監測；

2、化工生產與爆炸性危險區域：實時監測IT系統絕緣異常，避免二次故障形成回路導致跳閘，保障生產安全；

3、冶金加工與電爐試驗設備：用于電爐、試驗設備等IT供電系統的絕緣監測與故障定位；

4、玻璃制造：保障連續生產供電的絕緣可靠性，及時定位絕緣故障點并干預；

5、醫療、數據中心等關鍵供電場所：為對供電連續性要求高的場所提供絕緣異常預警與故障定位。

IMU100單母分段耦合應用

四、選型參考

IMU100絕緣監測儀適用于3AC/AC 0~690V（50/60Hz）、DC 0~1000V系統，工作電源AC/DC 95~250V；絕緣電阻監測范圍1kΩ~10MΩ，泄漏電容交流0~300μF、直流0~200μF，響應時間小于10s；配套電流互感器額定電流比1A:0.5mA（變比2000:1），1臺監測儀可接入12個電流互感器，導軌式安裝。

五、產品常見問題

問題1：IMU100系列裝置適用于哪些供電系統？答：用于在線監測工業IT供電系統（直流、單相交流、三相交流）的絕緣情況，適用IT系統規格3AC/AC 0~690V、DC 0~1000V。

問題2：裝置由哪些部分組成？答：由絕緣監測儀（IMU100）、信號發生器（IC100）和故障定位儀（ILU100）通過CAN方式連接組成。

問題3：如何實現絕緣故障定位？答：IMU100偵聽到絕緣異常后啟動IC100信號發生器注入脈沖信號，ILU100、故障定位儀通過檢測脈沖信號識別故障回路，單個定位儀可接12個回路。

問題4：裝置支持哪些通信方式？答：支持以太網、CAN、RS-485通信，支持IEC104、Modbus協議，可接入本地HMI或后臺監控系統。

問題5：裝置如何保障安全隔斷？答：絕緣監測儀和信號發生器內置隔斷繼電器，未上電或待機狀態時設備與IT系統隔斷，不影響相與相、相與地的絕緣情況。
