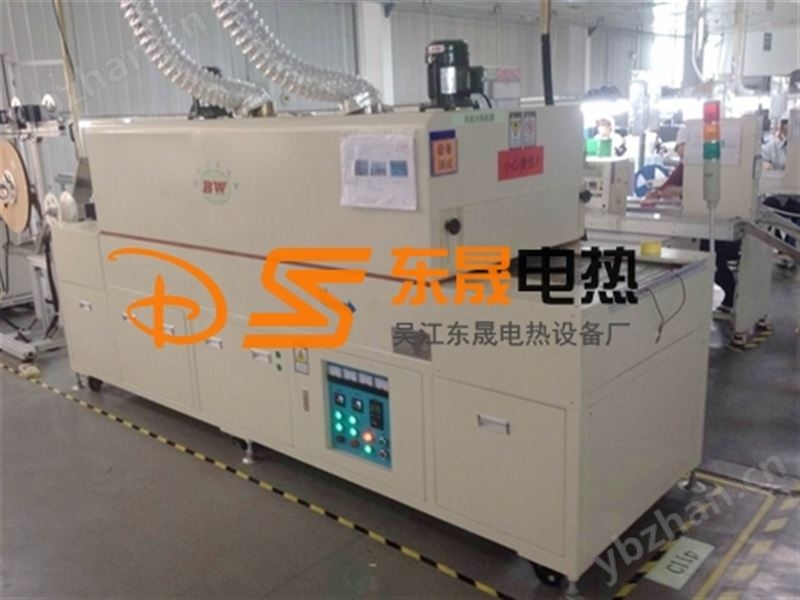

隧道爐概述：

    也稱隧道烘箱、流水線熱風烤箱，流水線烘箱是連續式烘干設備，可持續不間斷地烘烤，提高產品生產效率。雙邊配有鏈條傳動，解決運輸過程中跑偏的現象。烘箱分段式加熱，獨立電箱控制、操作方便。結構主要由輸送機系統與烘干爐兩大部分組成。多段獨立PID溫度控制，爐內溫度均勻。輸送帶速度變頻調速，調節自如，運行平穩，生產效率高。隧道烘箱主要用途：烘干，固化，硬化，熱老化等。

產品型號：DS-SD-4000E

工作溫度范圍：RT-250℃     使用電壓：380V/50Hz     控溫精度：±1℃   加熱功率：加熱管24KW/分2組控制

鼓風功率：180W/380V*3組

規格尺寸：

加熱箱內尺寸：3000×1000×100  機臺傳送帶空間高度            長L×寬W×高H（mm）

傳送帶尺寸：   4000×950×800   傳送帶到地面高度                長L×寬W×高H（mm）

整機卻外形尺寸：4000×1200×1500 機臺整體高度（含電機）  長L×寬W×高H（mm）

箱體制作材料：

機臺結構概述：本產品采用兩側風道出風，中間風道回風循環，采用鐵氟龍傳送網帶，比較平整，上料端200 mm，烘干段電加熱管加熱：總3000mm（烘干段均分為2組：(1500+1500mm，可獨立控溫工作），出料端800mm。電加熱管安裝在烘箱頂部風道內，循環電機安裝烘箱頂部，可以讓電機壽命延長，進出料口采用可調式隔熱板，可上下自由調節，內側加裝保溫板，雙層隔熱。*加熱箱體頂部加裝不銹鋼防護絲網，防止產品卷入風輪

箱體外壁材料：A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。

箱體風板材料： SUS304鏡面不銹鋼鋼板 鈑金折彎?rùn)C(jī)床沖孔。

箱體機架材料：A3碳鋼冷扎板，鈑金折彎焊接制作。

箱體腳架材料：國標方管制作

保溫層厚度材料：100K級高密度硅酸鋁纖維填充（保溫層厚度為100mm）。

外箱涂裝材料:防銹磷化處理后，表面噴塑，顏色藍白

傳送動力系統：

傳送動力：采用1臺齒輪調速電機，速度范圍：1m-10m/min。

傳送滾筒：采用自糾偏滾筒，可左右調節糾偏。

變頻器：采用一臺變頻調速器

傳送帶：采用鐵氟龍傳送帶，比較平整，容易清潔。

進氣及排氣：

進氣：3個孔徑60mm。位置在循環電機旁，作為冷風補償進風。

排氣：2個可調節蝶閥排氣口，排除烘烤廢氣

循環系統：

鼓風方式：強壓循環運風

電機裝置：3臺180W長軸電機安裝箱體頂部

加熱系統：

加熱元件：紅外線加熱采用24根1KW紅外線燈管。電加熱管加熱采用覆套式不銹鋼發熱器無塵化U型不銹鋼管狀電熱發生器，1KW/件，總24件，加熱元件總功率24KW，分2組加熱開關，連續使用壽命可達4萬小時以上

升溫時間：升溫速度要求2℃/分鐘以上，不能超過10℃/分鐘。從常溫升溫至60℃，不大于10分鐘，從常溫升溫至200℃，不大于30分鐘。

電器配置：

溫 控 儀：LED/智能/數顯/溫控儀,控溫精度±1℃，帶P.I.D調節，自動恒溫。

分2組加熱控制，2個溫度控制儀表分別獨立控制一段箱體內的溫度。合裝于一個控制箱內，位置在出料口

聲光報警裝置：APT/AD16型聲光報警裝置，設定時間結束報警提示。

控制電路電壓：220V/50Hz

測溫裝置：2支不銹鋼鎧甲PT100電阻溫度傳感裝置+2支K分度熱電偶，測溫精確±1℃。

保護系統：漏電保護，斷路保護,電機過載保護，接地保護，超溫保護。

斷路器啟動：帶漏電保護的斷路器啟動，有效保護所有電器元件。

主控輸出：采用SSR固態繼電器輸出，控溫精準

電器元件：用品牌電氣

備注：隧道烘箱（流水線烘箱）以非標為主，以上案例只供參考，詳細要求需溝通后設計更合理的產品，歡迎來電、來人詳細溝通！
