壓縮空氣流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。

一、簡介：

壓縮空氣流量計將溫度和壓力補償集中在渦街流量計中，自動檢測管道中介質溫度和壓力，密度自動參與運算，這樣顯示出來的流量更加精確?？娠@示介質的瞬時質量流量、累積質量流量，同時也可顯示介質的溫度和壓力，可測量液體、一般氣體、飽和蒸汽、過熱蒸汽等。

二、特點：

1、測量精度高，量程寬；

2、測量介質廣泛，可測量液體、氣體和蒸汽；

3、工作溫度高，介質溫度可達330℃；

4、無運動部件，無磨損，可靠性高；

5、表體采用不銹鋼材料，耐腐蝕。

三、工作原理：

當管道中流體介質通過旋渦發生體(三角柱)時，由于局部流速加速而產生旋渦現象(如圖一)，此旋渦分成兩列交替地出現，這種旋渦列被稱為卡門渦街。

卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等特性參數無關。可用下式表示：

f=S_tV/d ……………………（1）

式中：      f—卡門渦街的釋放頻率

                       S_t—斯特羅哈爾（Strouhal）數

                       V—介質流速

                       d—三角柱的寬度

斯特羅哈爾數是渦街流量計的重要參數，它只與介質的雷諾數Re有關。只要管道內介質的雷諾數保持在2×10⁴至7×10⁶范圍內，斯特羅哈爾數St便保持為一個常數，這樣，便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。

四、安裝注意事項：

    1. 前管段在沒有閥及彎管的情況下，要留有不短于10D的直管段，后直管段不短于5D；有閥或是彎管，前直管段不得短于20D。

    2. 兩個法蘭與管道的焊接間不得有泄漏，燒焊后把焊渣清除干凈。

3. 不準將法蘭與表體夾在一起燒焊，這樣會燒壞探頭。

4. 管道不得有顫動，防止干擾信號產生。

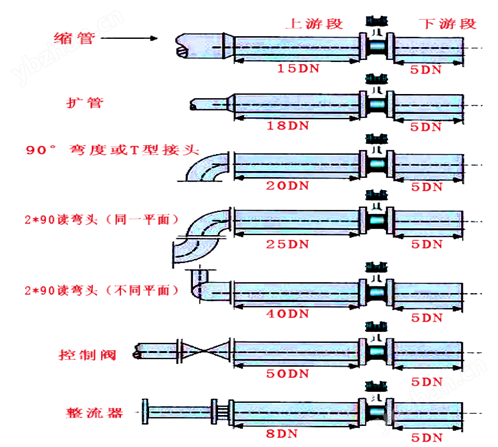

5、滿足前后直管段的要求（附安裝圖）
