iMeter D7電能質量在線監測裝置是CET自主研發的新一代電能質量監控裝置，利用先進的硬件設計技術和數值計算方法，結合用戶實際需求研制。裝置遵循最新的電能質量七項國家標準和電能質量監測設備通用要求的國家標準，集諧波分析、波形采樣、電壓暫升/暫降/中斷記錄、閃變監測、電壓不平衡度測量、波形瞬態捕捉、事件記錄、測量控制等多功能于一體，應用于監測電能質量是否符合國家標準或國際標準的場合。

▲ iMeter D7裝置（實時波形與電能質量參數顯示）

產品概述

iMeter D7電能質量在線監測裝置符合IEC 61000-4-30 Ed3 標準，實現暫態、穩態、瞬態電能質量的全面監測，支持2k~150kHz超高次諧波監測，采樣速率達1024點/周波。裝置采用35mm導軌式安裝，體積小巧、節省空間，配備320×240像素高分辨率TFT彩色液晶屏，可顯示實時測量值、電能質量參數、實時和捕捉波形、諧波棒圖、矢量圖、事件記錄等，支持4G無線通信，適用于發電廠、石油、化工、汽車制造、鋼鐵、新能源等電能質量合規檢測場景。

主要功能特點

1. 高等級電能質量監測：符合IEC 61000-4-30 Ed3 標準，全面監測暫態、穩態、瞬態電能質量；
2. 超高次諧波監測：支持2k~150kHz超高次諧波監測，最高可監測63次諧波/間諧波，依據國家電能質量標準對電壓偏差、頻率偏差、電壓波動和閃變、三相電壓不平衡度、諧波等進行監測分析；
3. 高速瞬變捕捉：20μs高速瞬變捕捉，1024點/周波采樣速率；
4. 暫升暫降中斷監測：電壓暫升、暫降、中斷監測，沖擊電流監測，電網信號電壓監測；
5. 記錄與統計：事件記錄、標記功能，EN 50160統計和日?qǐng)?bào)告；
6. 安裝與顯示：35mm導軌式安裝，320×240像素TFT彩色液晶屏顯示，支持4G無線通信。

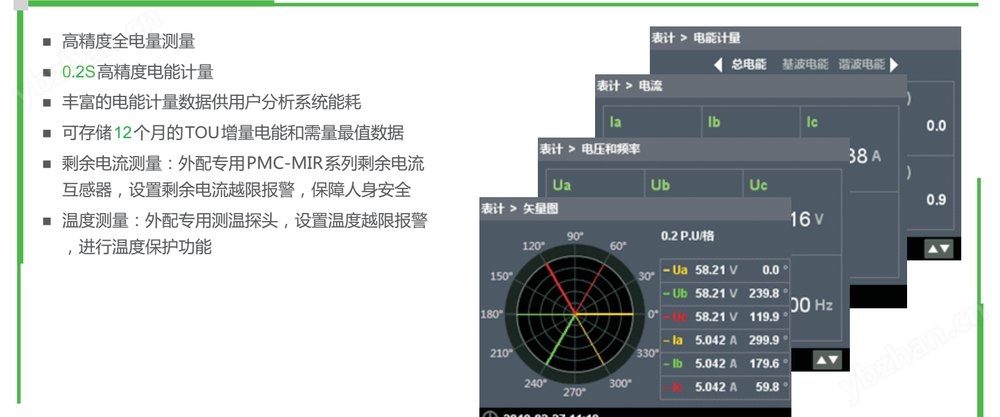

▲ iMeter D7液晶顯示界面（電能質量不平衡度、諧波、事件計數）

行業應用場景

1. 電力系統：穩定性負荷模型校對、電壓穩定監視和控制、運行方式實時分析、動態和暫態穩定性監視；
2. 發電行業：發電廠發電機組空載和短路測試過程自動記錄、發電機組故障錄波、電源電壓波動和瞬變過程記錄；
3. 石油化工：電氣設備維護和異常狀態調查、設備安裝調試及故障排查；
4. 汽車制造與鋼鐵：生產設備電能質量監測與用電安全；
5. 新能源：風電場一次調頻、新能源并網電能質量監測。

▲ iMeter D7應用場景（火力發電廠、自動化生產車間、工業廠區）

選型參考

iMeter D7電能質量裝置適用于電力系統、發電廠、石油化工、汽車制造、鋼鐵、新能源等電能質量監測場合；采用35mm導軌式安裝，預留空間放置其他必要設備；支持4G無線通信，選配外置天線；裝置遵循電能質量七項國家標準和電能質量監測設備通用要求的國家標準。

產品常見問題

問題1：iMeter D7主要監測哪些電能質量指標？
答：監測電壓偏差、頻率偏差、電壓波動和閃變、三相電壓不平衡度、諧波（最高63次諧波/間諧波）、電壓暫升/暫降/中斷、沖擊電流、電網信號電壓、2k~150kHz超高次諧波等。

問題2：裝置符合什么標準？
答：符合IEC 61000-4-30 Ed3 標準，并遵循最新的電能質量七項國家標準和電能質量監測設備通用要求的國家標準。

問題3：采樣速率和瞬變捕捉能力如何？
答：采樣速率達1024點/周波，支持20μs高速瞬變捕捉，可有效捕捉暫態波形與瞬態干擾。

問題4：裝置如何安裝與顯示？
答：采用35mm導軌式安裝，體積小巧節省空間；配備320×240像素TFT彩色液晶屏，顯示實時測量值、波形、諧波棒圖、矢量圖、事件記錄等。

問題5：支持哪些通信方式？
答：支持4G無線通信，方便遠程監測與數據傳輸，適用于現場電能質量在線監測與集中管理。
