一、旋流沉砂池螺旋式砂水分離器是一種高效的固液分離設備，廣泛應用于污水處理廠、礦山、化工等領域，用于分離砂水混合物中的砂粒和水分，實現資源回收與環境保護。設備采用螺旋輸送原理，通過重力沉降和機械推動實現砂粒脫水，具有結構緊湊、運行可靠、維護簡便等特點。

二、主要結構及工作原理

結構組成

驅動裝置?：包括電機、減速器和傳動部件，提供動力支持。

螺旋體?：無軸螺旋設計，確保物料輸送流暢無堵塞。

分離水箱?：容納砂水混合液，內置U型槽和堰板。

排砂口與溢流口?：分別用于砂粒輸出和分離后水的排放。

輔助部件?：如襯板、導流板和密封罩，增強耐磨性和密封性。

工作原理

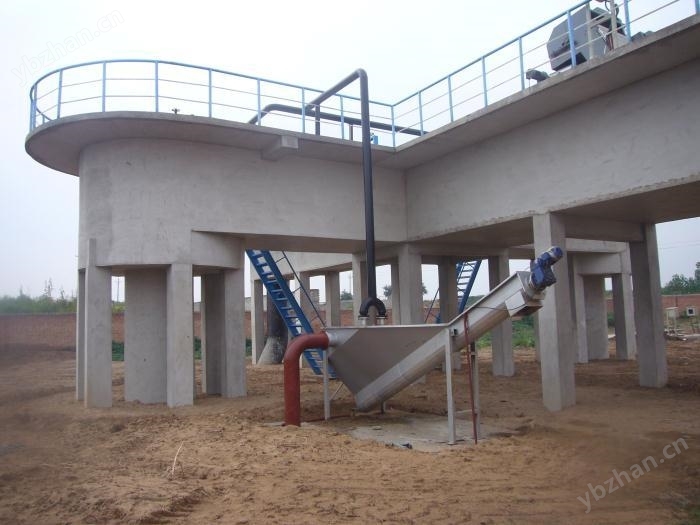

砂水混合液從進水口注入水箱，比重較大的砂粒在重力作用下沉降至槽底。螺旋葉片推動砂粒沿傾斜U型槽向上移動，離開液面后繼續輸送一段距離，砂粒中的水分在螺旋槽間隙中流回水箱。脫水后的砂粒經排砂口卸至盛砂桶，而分離的水從溢流口排出，實現砂水高效分離。

三、技術參數

型號 螺旋直徑 處理量 (L/S) 電動功率(KW) 機體較大寬度  安裝高度 (mm)

LSF-260 φ260 43.2 0.55 1170 1500

LSF-320 φ320 72 0.75 1420 1700

LSF-350 φ350 97.2 1.1 1720 2150

LSF-420 φ420 126 1.5 1720 2150

注：處理量基于標準工況，實際應用中可能因物料特性略有調整。

四、旋流沉砂池螺旋式砂水分離器安裝與調試

安裝步驟

基礎準備?：選擇平整地面，使用膨脹螺栓固定設備底腳，確保無振動。

部件組裝?：按順序安裝驅動裝置、螺旋體和水箱，連接法蘭面需對齊，間隙不超過0.5mm。

密封檢查?：確認所有接口密封良好，防止泄漏。

電氣連接?：接通電源，檢查電壓穩定性，接地保護需符合規范。

調試要點

空載試運行?：啟動電機，觀察螺旋旋轉方向是否正確（應朝出料口方向），運行2小時無異常噪音。

負載測試?：注入砂水混合液，調整進水流量，確保砂粒沉降和輸送流暢。

參數校準?：根據分離效果微調安裝角度（通常為20°–30°）。

五、操作流程

啟動前檢查

確認減速機潤滑油位正常，添加至油標1/2處。

檢查緊固件是否松動，清理設備表面雜物。

測試電源連接，確保電壓穩定。

運行操作

進料控制?：緩慢開啟進水閥門，砂水混合液均勻流入水箱，避免流量突增。

設備啟動?：按下啟動按鈕，螺旋體開始運轉，密切觀察物料移動和分離狀態。

過程監控?：運行中檢查振動、噪音及排砂口出料情況，確保砂粒脫水充分。

緊急處理?：如遇異常（如卡阻或泄漏），立即停機并切斷電源。

停機步驟

關閉進水閥門，停止物料輸入。

待設備內部砂粒處理完畢后，按下停止按鈕。

清理排砂口殘留物，關閉排水閥門。

切斷總電源，完成操作。

六、維護與保養

日常維護

潤滑管理?：定期檢查減速機潤滑油，不足時及時補充。

磨損檢查?：每月查看螺旋葉片和襯板磨損情況，磨損件需更換。

清潔工作?：清理設備表面砂塵，保持環境整潔。

定期保養

效率監測?：每周評估分離效果，優化進水流量。

部件更換?：每半年檢查軸承和密封件，確保無滲漏。

全面檢修?：每六個月停機進行深度清潔和緊固螺栓。

七、安全注意事項

操作防護?：穿戴安全帽、防護眼鏡和防滑鞋，避免意外傷害。

區域管理?：設置安全隔離帶，禁止非操作人員進入運轉區。

應急措施?：熟悉緊急停機按鈕位置，突發故障時立即斷電。

負載控制?：避免超負荷運行，防止設備損壞。
