JSP-40F整體式手動粉末壓片機|有機玻璃防護罩|0-40噸0-30mpa|壓力壓強雙顯示|防護型小型油壓機|實驗室紅外壓樣機

☆型號：JSP-40F

☆別名：手動粉末壓樣機

☆規格：有機玻璃防護罩|0-40噸0-30mpa|指針壓力表

☆報價：16000元

☆用途：實驗室小規模粉末壓片成型

產品簡介

----------------------------------------------------------

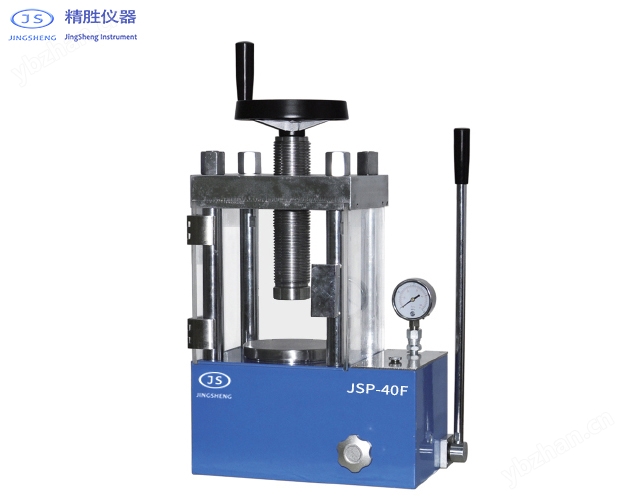

JSP-40F手動粉末壓片機（指針表、40噸、四柱、有機玻璃防護罩）
產品概述：
我公司供應各種規格的實驗室壓片機和模具，我們的壓片機現已應用于科研，教學，檢測，制藥，催化，化工等多個行業。我公司所供新型壓片機采用一體式結構，油池、主板、油缸，在一個主板上，密封連接點少，減少了可能漏油點，降低了壓片機的漏油幾率。此外我公司所供壓片機還可與傅里葉紅外光譜儀、熒光光譜儀等測試儀器配套制樣使用。我公司所供模具種類豐富，規格齊全，特殊規格可定制。
產品設計優點：
1、體積小，重量輕，，易于搬運，適合放在手套箱中使用；
2、上板采用電鍍沉頭內六分螺釘，美觀，節約空間，不磕手；
3、鍍鉻油缸，表面光滑不生銹，膠圈密封效果好，；
4、一體式主板結構，油池、主板、油缸，在一個主板上，無密封連接，減少漏油點；
5、加長拉簧，回彈效果好，不易變形，可實現油缸30mm回程不變形；
6、全鋁合金手輪，美觀實用，皮實，不易破損；
7、油池在主機表面易于更換機油，并且油路增加液壓油過濾裝置；
8、柱塞，采用密封結構，密封效果好，；
9、加壓裝置，放置在主機下角，角度合理，加壓省力不前傾；
10、雙刻度指針壓力表，【壓力 Tons】和【油缸壓強Mpa】雙顯示，施加壓力不用換算，避免模具出現超壓現象；
11、數顯壓力表，壓力控制更精準，壓力顯示精度為0.01Mpa；
12、12-24噸手動壓片機可以配套FT-IR紅外光譜儀做固體粉末制樣使用；
13、24-40噸手動壓片機可以配套XRF熒光光譜儀的樣品制樣使用；
壓片機結構圖：
1、上板 2、拉簧螺絲 3、立柱 4、油缸 5、拉簧 6、大油缸 7、主板 8、放油閥桿 9、油缸鎖母 10、壓力表 11、表連接柱 12、加壓手柄 13、注油螺釘 14、油池 15、偏心軸 16、密封滾珠 17、絲杠 18、上板螺絲 19、油池蓋 20、高壓彈簧 21、柱塞桿 22、高壓螺絲 23、半圓墊片 24、導向套 25、手輪 26、絲杠頭 27、油缸頂蓋 28、密封滾珠 29、柱塞套 30、密封滾珠 31、低壓彈簧 32、低壓螺絲
壓片機注意事項：
1、運途中為了防止漏油所以將注油孔螺釘都緊的很緊，但油池密封性很好導致油缸不能吸進去液壓油，無法正常上壓。正常使用時，需要將螺釘松開一點；
2、加壓時候注意，絲杠的螺紋必須全部進入上板，不能只連接幾扣。防止絲杠螺紋變形；
3、定期在絲杠處加潤滑油。防止絲杠生銹影響使用；
4、加壓決不允許超過機器的壓力范圍，否則會發生危險；
5、壓片機使用清潔的46號抗磨液壓油為宜；
6、加壓時感覺手動壓把有力，但壓力表無指示，應立即卸荷檢查壓力表；
7、新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到5-10MPa時即卸荷，連續重復2-3次，即可正常使用；
8、大活塞不要超過規定行程，否則會導致拉簧變形，油缸無法回到初始位置；
9、壓片機壓把搖動無力，壓力表不上壓，螺釘松開，用手堵住低壓閥口，搖動壓把，油會從處流出，手堵不住閥門的油冒出時候，將螺釘還原緊死；
壓片機操作步驟：
1、將模具套和模具底組裝好，放上模具片。
2、將樣品裝到模具中，然后碾勻粉末。
3、將模具放到壓片機中心，并緊上手輪。
4、緊上放油閥門。
5、搖動壓把開始加壓，壓到所需壓力。
6、放開放油閥桿。
7、取出模具。
8、將模具底取出，裝上退模工具。
9、將組裝好的模具倒置放到壓片機中。
10、用壓片機的絲杠將模具的樣品頂出。
11、取下模具。
12、將樣品從模具中取出。
技術參數：

設備型號	JSP-40	JSP-40F	JSP-40S	JSP-40FS
壓力范圍	0-40噸（0-30mpa）
活塞直徑	鍍鉻油缸Φ130mm
整體結構	設備無密封連接，減少漏油點
壓力表	壓力、壓強雙刻度指針壓力表		數顯壓力表0.00-40.00mpa
大活塞行程	50mm
防護罩	無	有機玻璃	無	有機玻璃
立柱數量	4根
工作臺直徑	140mm
壓力穩定性	≤1Mpa/10min
工作空間	106×106×185mm	126×126×185mm	106×106×185mm	126×126×185mm
外形尺寸	295×215×500mm	355×215×505mm	295×215×500mm	355×215×505mm
設備重量	75kg	90kg	75kg	90kg

系統壓強	0.75	2.2	3.7	7.5	9	11.3	15	22.5	30
壓力 （噸）	1	3	5	10	12	15	20	30	40
