品牌：易來斯特 ELEST

規格型號：SJH-0.66/K-Φ36

在新型電力系統加速落地、工商業能耗雙控常態化的當下，電網與配電改造的 “零停電訴求"、工商業用電管理的 “精準化需求"，正成為行業升級的核心痛點。開合式電流互感器可用于原線路安裝,不需要改動原有線路即可完成電流感知層部署。

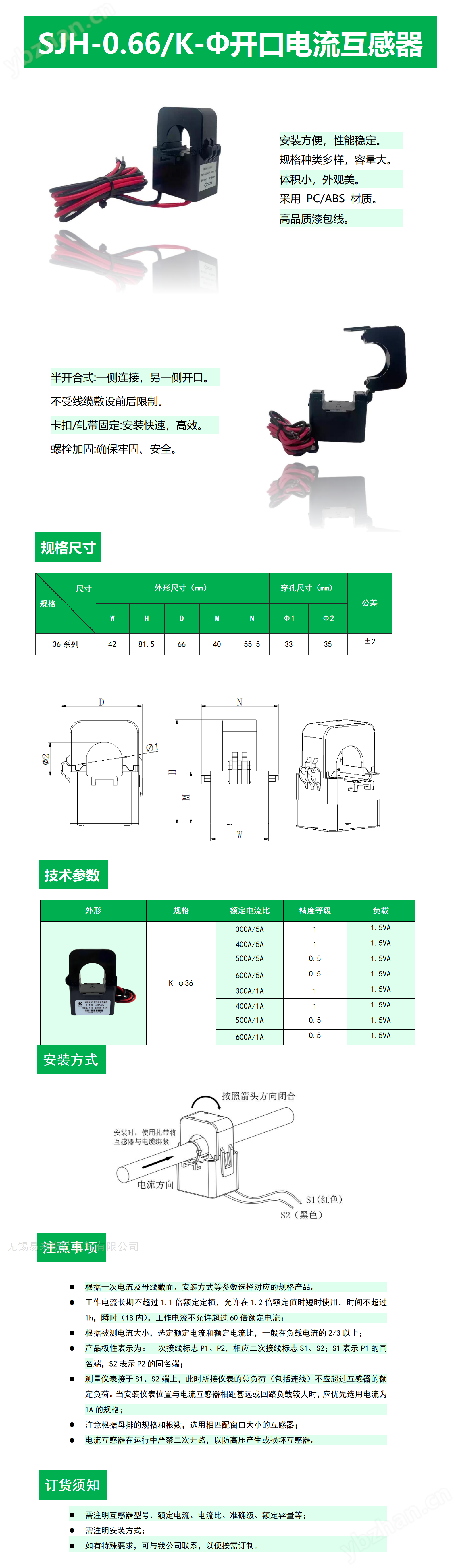

SJH-0.66/K-Φ系列采用上下體可分離的半開合結構，鐵芯開合部位經精密研磨，閉合后磁路完整、氣隙極小，電磁特性與閉口式產品相當?，F(xiàn)場安裝時，操作人員不需要拆卸原有母排或電纜，亦不需要申請線路停電，直接于電纜或母排處卡裝固定即可，從根源上解決了帶電加裝的技術難題，單回路作業僅需數分鐘,產品安裝流程簡潔，僅需“打開—卡入—鎖緊"三步操作，單人即可完成作業。單回路安裝時間由傳統方案的數小時縮短至數分鐘，大幅壓縮施工周期，尤其適用于配電柜內多回路集中改造的場景，總工期可壓縮70%以上。

從電網改造的“降本增效" 到工商業用電的“精準節能"，開口電流互感器以其靈活適配、安全高效的核心優勢，重新定義電力監測新范式。開合式電流互感器可用于原線路安裝，在配網自動化、智慧用電的浪潮中，它既是電網數智化升級的 “關鍵一環"，也是企業降本增效的 “得力助手"，成為兩大場景不可替代的核心配套元件。

圓孔開合式電流互感器的主要用途主要表現在以下幾方面：

1. 電網配網自動化改造

2. 工商業智慧能耗監測

3. 企業用電節能管控

使用說明

安裝：撥開頂部卡扣，打開互感器上蓋，將被測電纜穿入互感器圓孔內，扣緊卡扣，確認卡扣閉合鎖止，磁路縫隙貼合到位。

二次接線：紅黑引出線接至儀表或采集設備電流輸入端子，二次側嚴禁開路；接線牢固，避免虛接。通電前檢查卡扣閉合狀態、二次接線無誤后，方可投入運行。

適用：僅用于交流50Hz、0.66kV及以下低壓回路；只能套單根相線，不可同時穿過多根線纜。

環境：避免高溫潮濕、強腐蝕氣體環境，安裝于配電柜內部，遠離熱源。
