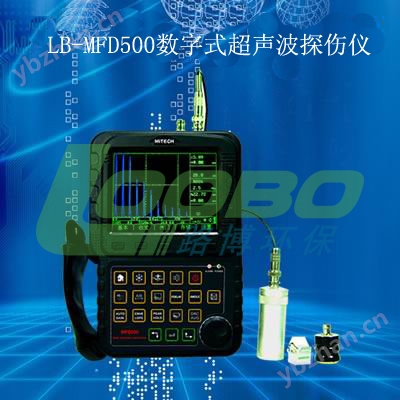

| LB-MFD500是一款便攜式、數字式超聲波探傷儀，它能夠快速便捷、無損傷、精 確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。 既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼 鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用 于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。 功能特點 全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷。 全數字真彩色液晶顯示器，可根據環境選擇背景色和波形顏色，液晶亮度可 自由設定。 高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電 池模塊使儀器連續工作時間延長到八小時以上；儀器輕小便攜，單手即可以把持， 經久耐用，引導行業潮流。 主要技術參數 檢測范圍： (0~9999)mm 工作頻率： (0.5~15)MHz 聲速范圍： (1000~9999)m/s 動態范圍： ≥32dB 垂直線性誤差：≤3% 水平線性誤差：≤0.2% 分 辨 力： >40dB(5P14) 靈敏度余量： 60dB(深200mmФ2 平底孔) 數字抑制： (0~80)%，不影響線性與增益 電噪聲電平： ≤10% 探頭類型： 單探頭、雙晶探頭、穿透探頭 閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數 報 警： 蜂鳴報警，LED 燈報警 電 源： 直流（DC）9V；鋰電池連續工作6~8 小時以上 外型尺寸： 263×170×61(mm) 環境溫度： (-10~50)℃ 相對濕度： (20~95)%RH 注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。 放大接收 硬件實時采樣：10 位AD 轉換器，采樣速度160MHz，波形高度保真 檢波方式：正半波、負半波、全波、射頻檢波 濾波頻帶（0.5~15）MHz，根據探頭頻率全自動匹配，無需手動設置。 閘門讀數：?jiǎn)伍l門和雙閘門讀數方式可選；閘門內峰值讀數 增益：總增益量110dB，設0、0.1dB、2dB、6dB 步進值，獨特的全自動增 益調節及掃查增益功能，使探傷既快捷又準確。 探傷功能 波峰記憶：實時檢索缺陷波，記錄缺陷值 Φ值計算：直探頭鍛件探傷找準缺陷波后自動計算、顯示缺陷當量尺寸 缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置 缺陷定量：缺陷當量dB 值實時顯示 缺陷定性：通過回波包絡波形，方便人工經驗判斷 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置 DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG 曲線。 裂紋測高：利用端點衍射波自動測量、計算裂紋高度。 門內展寬：放大回波細節，便于回波分析 動態記錄：檢測實時動態記錄波形，存儲、回放 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析 B 型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。 發射脈沖 脈沖幅度：低、中、高分級選擇，適用探頭范圍廣 脈沖寬度：在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭 探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求 工作方式：?jiǎn)翁筋^、雙晶探頭、穿透探傷 檢測范圍 零界面入射~9999mm(鋼中、縱波)，可連續調節 閘門報警 門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED 燈(吵噪環境中LED 燈報警非常有效)報警及關閉。 數據存儲 100 組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000 幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。 實時時鐘 實時探傷日期、時間的跟蹤記錄，并記錄存儲。 通訊接口 USB2.0 高速通訊傳輸接口 電池模塊 高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。 |
