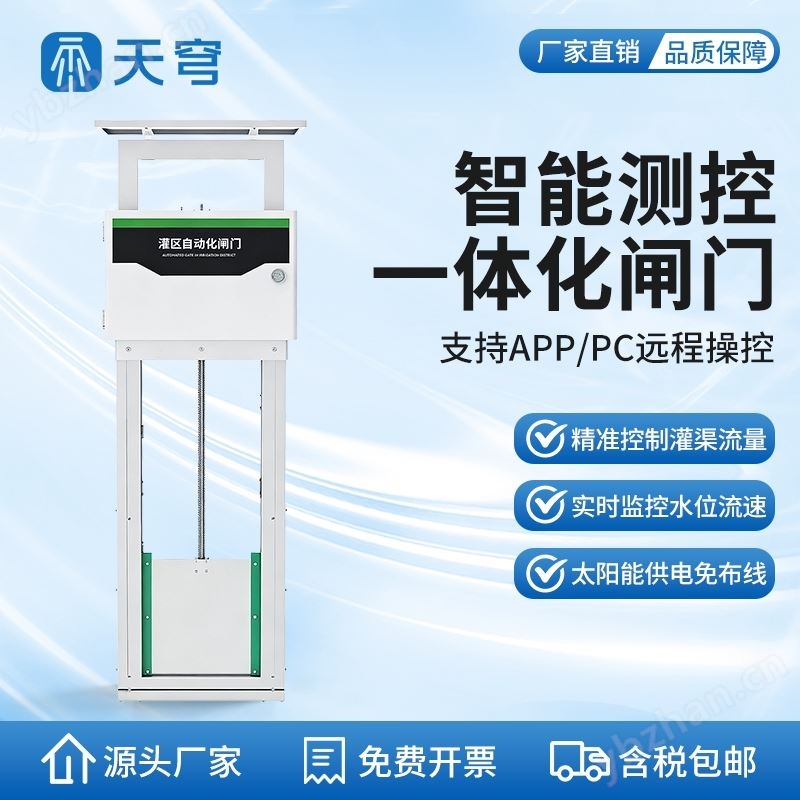

智能測控一體化閘門可自動調節開度精準管控灌溉水渠的流量與流向，依托物聯網連接云端平臺，支持遠程操控、水位數據回傳與視頻監控，基于恒流、水位、開度三種模式自動控水，推動灌區從經驗化管理轉向數字化智慧調度，大幅提升灌溉用水效率。

一、功能概述：

1、智能測控一體化閘門是一款自動調節“閘門開度”控制“農田灌溉水渠流量、流向”的現代農業水利設施，其應用解決了傳統手搖閘門在灌溉生產中存在的“人工維護工作量大”、“無法及時啟閉”、“水資源浪費嚴重”、“管控計量困難”等諸多難題，促使灌區業務從“傳統經驗管理方式”向“數字化管理方式”轉變，是灌區節水灌溉工程中的重要組成部分。

2、閘門結合部署在“閘前/閘后的水文儀器、高清攝像頭”等終端設備，利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，再實現“平臺/APP聯網控制設備”的同時，還可將“水文數據、閘門開度、供電狀態、視頻監控、現場圖像”等信息上傳至軟件平臺，通過遠程觀測的方式實時掌握不同地塊的灌溉進度。

3、另外，“云端服務平臺”依托“閘前水位、閘后水位、過閘流速”等關鍵數據，基于“恒流控制、水位控制、開度控制”的技術思路，實現了對“閘門開度、閘門啟閉”的自動聯網控制，使灌溉用水管理更加科學、合理、可靠，達到了水資源合理調度分配的目的，提高了灌區的管理效率。

4、再者，管理人員可通過云端服務平臺“預設圖像采集時間”對田間灌溉情況進行“自動定時圖像采集”，還可通過“遠程云臺控制”功能“調整可視角度、縮放視頻畫面”，遠程拍攝現場細節畫面，最終結合閘門的“歷史圖像、操作日志、運行日志”，持續驗證閘門的“灌溉效果”，優化閘門的“預置指令”，最終實現對不同地塊“灌溉時長”的精準把控，確保灌溉用水的精確性與高效性。

二、工作原理：

閘門結合部署在“閘前/閘后的水文儀器、高清攝像頭”等終端設備，利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，再實現“平臺/APP聯網控制設備”的同時，還可將“水文數據、閘門開度、供電狀態、視頻監控、現場圖像”等信息上傳至軟件平臺。

三、整機結構：

閘門主要由“閘門主體支撐結構（鈑金）、閘門主控系統、手動操作手柄、閘板（鈑金）、閘板驅動裝置、太陽能供電系統、出水口支架（選配）、水文監測儀器（選配）、云端服務平臺”等部件組成。

四、供電方式：

1、支持12VDC供電（因螺桿驅動電機僅支持12VDC供電，所以無法寬壓供電）；

2、支持太陽能供電，默認配備35W太陽能電池板、太陽能充放電控制器、鉛蓄電池(12V 12AH)，其余規格太陽能供電系統無法直接固定于閘門主體支撐結構，安裝方式需自行解決。

五、平均功耗：

1、工作功耗：20W；

2、待機功耗：1.5W。

六、工作環境：-20~70℃。

七、通訊接口：

1、支持1路4G無線通信，可與軟件平臺進行信息交互，再實現“平臺/APP聯網控制功能”的同時，還可實時上傳當前狀態信息至軟件平臺；

2、支持1路RS485上行通訊接口，方便第三方設備通過ModBus-RTU協議讀取閘門的當前狀態，控制閘門開度；

3、支持1路RS485下行通訊接口，讀取RS485型閘前/閘后的水文儀器的測量數據；

4、支持1路RS485下行電機控制接口，當滿足控制條件后，寫入控制指令至“驅動電機”，驅動控制螺桿正反轉，實現對“閘門開度、閘門啟閉”的自動聯網控制；

5、支持1路電池電壓采集接口，可采集現場電池電壓，判斷當前供電狀態；

6、支持2路限位傳感器接入，用于限制閘板的開度范圍；

7、支持1路閘門開度位置傳感器接入，用于判斷當前閘板開度。

八、閘門主體支撐結構：

1、閘門主體支撐結構采用“高強度一體成型鈑金材料”，性價比高。；

2、閘門主體支撐結構“內部?jī)蓚?cè)和底部”采用“每延米小于0.25L/分鐘”的止水橡膠作為密封件，具有彈性好、適應變形能力強、封水嚴密可靠、使用壽命長等特點，確保在長期受壓狀態下保持密封性能。

九、閘板參數：

1、閘板材質：閘門閘板采用“高強度一體成型鈑金材料”，通過“不銹鋼螺桿”牽引，沿“閘門主體支撐結構導槽”升降；

2、閘板尺寸：默認支持“40*40cm規格，其他規格可定制；

3、閘板運動副：采用超高分子聚乙烯耐磨材料，具備高耐磨性和自潤滑性，能夠在閘門頻繁開閉的過程中，減少磨損和摩擦，降低噪音和能耗，由此提高閘門的使用壽命和穩定性。

十、控制模式：

①、平臺/APP聯網遠控：

“云端服務平臺”依托“閘前水位、閘后水位、瞬時流量”等關鍵數據，基于“恒流控制、水位控制、開度控制”的技術思路，實現了對“閘門開度、閘門啟閉”的自動聯網控制，使灌溉用水管理更加科學、合理、可靠，達到了水資源合理調度分配的目的，提高了灌區的管理效率。

恒流控制：管理人員通過云端服務平臺預設“瞬時流量、控制時長”參數，閘門會自動調節開度以保證“瞬時流量”維持在設定值，并根據“控制時長”自動關閉閘門。

水位控制：管理人員通過云端服務平臺預設“閘后水位、控制時長”參數，閘門會自動調節開度以保證“閘后水位”維持在設定值，并根據“控制時長”自動關閉閘門。

開度控制：管理人員通過云端服務平臺預設“閘門開度、控制時長”等參數，閘門會自動調節開度至“設定值”，并根據“控制時長”自動關閉閘門。

②、閘門手柄控制：

手動控制：管理人員在閘門斷電時，緊急情況下可操作“閘門手柄”，手動控制閘門的升降及開度。

③、RS485組網遠程控制：

RS485組網控制：管理人員可通過ModBus-RTU協議讀取閘門的當前狀態，控制閘門開度；
