西門子S7-200SMART G2 PLC與ET200SP

PROFINET無線以太網通訊方案

在實際工業現場中，西門子S7-200 SMART G2 PLC與ET200SP遠程I/O站往往分布在車間不同區域，設備之間距離較遠。若采用傳統有線方式搭建PROFINET網絡，不僅需要鋪設通信電纜、開槽穿管，還可能面臨施工周期長、改造難度大及線路維護不便等問題。因此，采用無線以太網通信方式，可有效減少現場布線，提高設備安裝與后期維護的靈活性。

本方案以西門子S7-200 SMART G2 PLC與ET200SP為例，詳細介紹兩者通過PROFINET協議實現無線以太網通信的組網方式及配置過程。方案選用達泰DTD426M3N無線通訊終端作為核心設備，在不改變?cè)蠵LC程序和PROFINET通信架構的情況下，將PLC與遠程I/O站之間的有線連接轉換為穩定可靠的無線連接，實現ET200SP現場信號的遠程采集與控制。

一、方案概述

無線方案示意圖 ▼

二、測試設備與參數

l 西門子PLC型號：S7-200 smart G2 （ST32） × 1臺

l 分布式 I/O 系統：ET 200SP × 1臺

l 達泰歐美系PLC無線以太網通訊終端——DTD426M3N × 2塊

l 主從關系：1主1從

l 通訊接口：Rj45接口

l 供電：12-24VDC

l 通訊協議：Profinet

l 傳輸距離：0-2KM

三、產品介紹

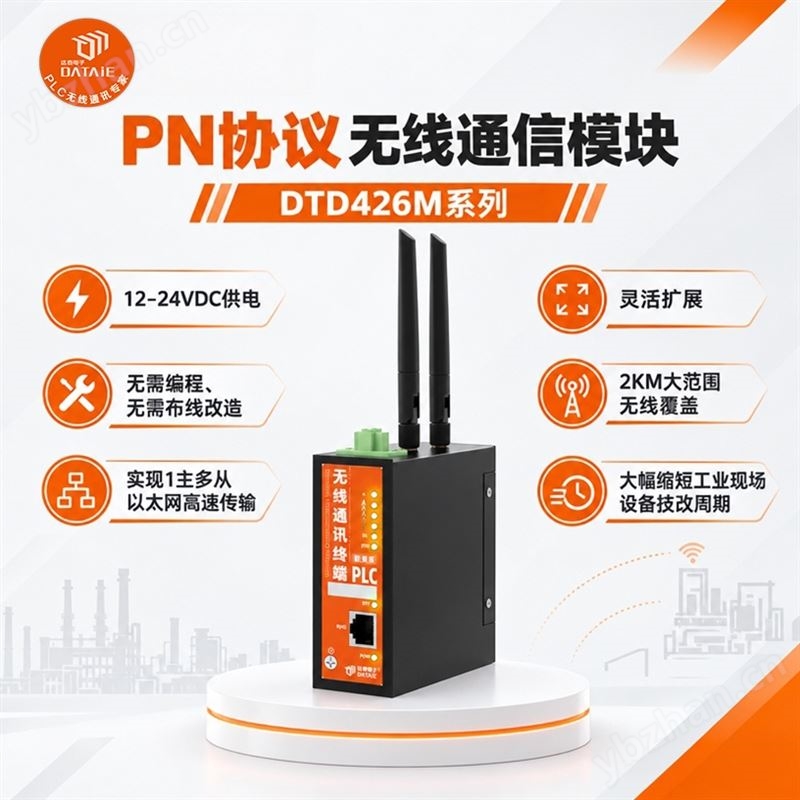

達泰歐美系PLC無線以太網通訊終端--DTD426M3N

DTD426M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，搭載傳輸頻率為600MHz，自帶數據存儲緩存功能的CPU，兼容西門子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通訊協議，并采用 MIMO-OFDM技術和基于AES算法的達泰全數字加密無線傳輸方式，使無線終端的傳輸距離在1KM范圍內可靠穩定安全傳輸。 DTD426M可與PLC、上位機、觸摸屏等工控設備實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散或移動的設備建立自組網無線通訊，無需更改原有程序，無運行費用，大幅縮短改造周期。

四、接線方式

1.PLC與DTD426M3N接線

用一根網線，一端接入DTD426M3N的RJ45接口，另一端接入PLC的RJ45接口。

2.ET200SP與DTD426M3N接線

用一根網線，一端接入DTD426M3N的RJ45接口，另一端接入ET200SP的RJ45接口。

五、PLC軟件

STEP 7-Micro/WIN SMART V3.2

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

六、Profinet通訊組態

1. 在西門子上面下載ET200SP的GSD文件

2. 打開G2 PLC的編程軟件SMART V3.2，安裝ET200SP的GSD軟件

點擊菜單的文件中的GSDML管理，彈出框中導入已經下載的GSD文件

3. 設置CPU的站名和IP地址

4. 在硬件網絡拓?fù)渲?，把要ET200SP（IM155-6PN）拖入PROFINET RT網絡。

5. 雙擊剛拖入PROFINET RT網絡中的ET200SP，依次插入配置的IO模塊

※別忘記最后的服務模塊（即最右側的擋板）。

6. 拓?fù)湟晥D中設置設備名稱和IP地址

7. 在設備視圖中，設置IM155參數的Configuration control為否

8. 在設備視圖中，根據遠程模塊的基座單元的顏色，進行設置。深色選否，淺色選是。（默認為否）

9. 根據遠程IO的地址，編程PLC程序。

ET200SP遠程模塊的地址是IB128和QB128.

以上程序?qū)崿F(xiàn)ST32的輸入IB0控制ET200SP的QB128；ET200SP的輸入IB128控制ST32的QB0。

七、測試方法

S7-200SMART G2 PLC和ET200SP分別通過以太網線連接達泰歐美系PLC無線通訊終端 DTD426M3N，將天線接好以后，給所有設備供電。當給S7-200SMART G2 PLC的I點輸入信號時，對應的ET200SP的Q點就有輸出信號。同樣的操作我們可以給ET200SP的I點輸入信號，此時S7-200SMART G2 PLC的Q點就有輸出信號。S7-200SMART G2 PLC和ET200SP之間是通過達泰DTD426M3N無線傳輸完成數據交互。

測試過程詳見文件夾

本方案例程源代碼在《S7-200SMART G2 PLC和ET200SP之間無線Profinet通訊例程》文件內。
