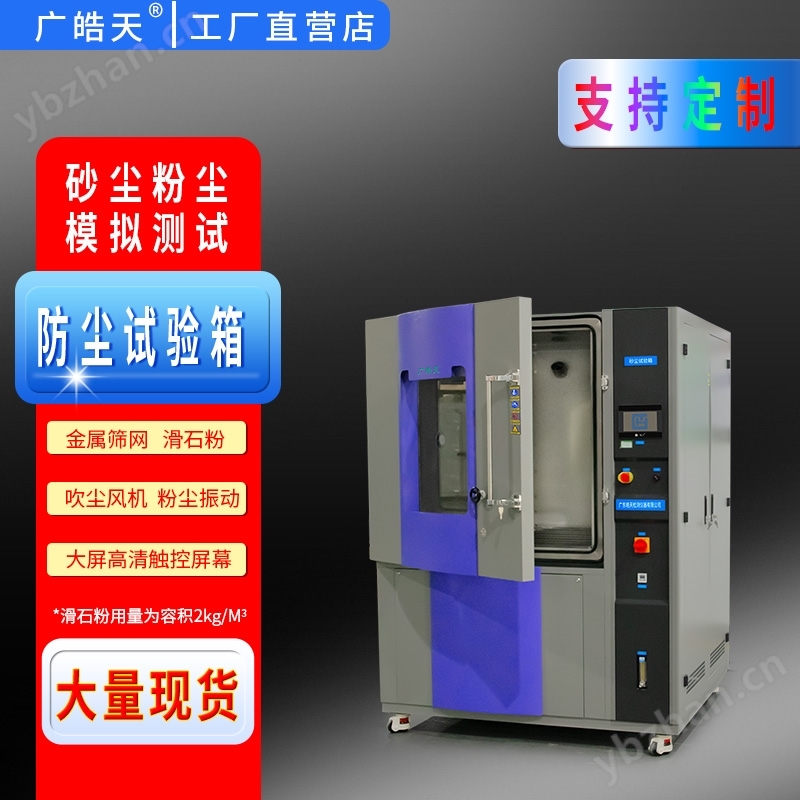

IP防塵試驗箱

產品詳情

IP防塵試驗箱，又稱砂塵試驗箱或沙塵試驗箱，是一種用于檢測產品外殼密封性能的專用環境試驗設備。該設備通過模擬自然界風沙氣候與粉塵環境，評估產品在干砂或充滿塵土的大氣作用下的防護能力。核心功能是執行外殼防護等級標準中規定的IP5X與IP6X兩個等級的防塵測試。設備采用密閉試驗腔室結構，通過循環吹塵系統實現粉塵的均勻分布與循環利用，為產品研發驗證與質量管控提供可重復的測試條件。

技術參數

• 溫度范圍：RT+10℃～60℃，滿足砂塵試驗的溫度環境要求。

• 金屬篩網：標準線徑50μm，線間間距75μm，保障試驗粉塵粒徑符合標準。

• 時間參數：總試驗時間與振動時間均在0～999小時范圍內可調，定時精度±1秒。

• 真空參數：真空度0～10KPa可調，抽氣速度0～4800L/H可調，適配不同真空等級測試需求。

• 樣品電源：適配各類樣品輸入電壓，承載電流不超過10A。

• 氣流速度：不超過2m/s，確保粉塵以非層流狀態垂直沉降于樣品表面。

核心配置與部件

• 箱體結構：外殼采用優質鋼板烤漆處理，內箱及樣品架使用不銹鋼材質，長期使用不生銹。

• 觀察系統：箱門配有鋼化玻璃觀察窗，箱內配置LED照明燈，便于實時監測樣品狀態。

• 控制系統：采用7寸觸摸屏與PLC可編程控制器，可分別對吹塵風機、粉塵振動及總試驗時間進行獨立控制。

• 真空系統：配備真空泵、真空表、空氣過濾器、流量計及連接管，用于對樣品進行抽真空處理。

• 加熱系統：循環風道中裝有云母片加熱器，有效防止粉塵凝結結塊。

• 換塵裝置：設備底部設有便捷換塵裝置，可100%更換使用過的粉塵。

工作原理

依托密閉試驗腔室與循環吹塵系統的協同配合實現測試。離心風機作為粉塵運動的動力源，將箱底的粉塵吸入并送入粉塵管道，管道內風速通常超過7.5m/s以防止粉塵沉淀。粉塵從箱體頂部噴入，以大于2m/s的速度通過樣品表面，形成垂直自上而下的非層流沉降。工作箱下部設計為漏斗型結構，沉降的粉塵滑入底部過濾網，通過振動電機的振動作用，符合粒徑要求的粉塵再次被風機吸入，形成“O”型閉式垂直循環系統，實現粉塵的往復循環利用。

性能特點

• 均勻分散：錐形漏斗與垂直循環風道設計，限度保證粉塵分散均勻。

• 防凝結：循環風道加熱裝置有效避免粉塵因潮濕而凝結粘壁。

• 可視操作：大尺寸鋼化玻璃觀察窗配合內部照明，試驗狀態一目了然。

• 便捷維護：底部換塵裝置支持快速更換粉塵，粉塵收集與過濾系統便于清潔。

• 安全防護：內置漏電保護與短路保護機制，保障設備運行及操作人員安全。

滿足標準

• GB/T 4208-2017《外殼防護等級（IP代碼）》

• IEC 60529:2013《外殼防護等級（IP代碼）》

• GB/T 7000.1-2023《燈具 第1部分：一般要求與試驗》

• GB/T 30038-2013《道路車輛 電氣電子設備防護等級（IP代碼）》

• GB/T 2423.37-2006《電工電子產品基本環境試驗規程》

• ISO 20653:2023《道路車輛 防護等級（IP代碼）》

應用場景

主要應用于考核產品外殼和密封件在灰塵環境下的防護能力。試驗時，將樣品置于密閉試驗箱內，通過循環吹塵系統使充分懸浮并沉降于樣品表面，模擬自然或工業粉塵環境。對于需通電測試的樣品，可接通電源監測其在粉塵侵入條件下的運行狀態。試驗結束后需等待粉塵靜置30分鐘再開啟箱門，避免粉塵外溢污染實驗室環境。該測試用于驗證產品在砂塵環境中的密封性能、可靠性與耐久性。

適用行業

• 汽車工業：車燈、儀表、電氣防塵套、轉向系統、門鎖、傳感器及新能源汽車電池組與控制系統的防塵測試。

• 電子電工：低壓電器、電柜、電器元件、通訊設備、智能機器人及攝像設備的防護等級驗證。

• 照明燈具：戶外燈具、工業照明設備的防塵密封性能評估。

• 航空航天與國防：航空電子系統、電子設備及野戰裝備在惡劣沙塵環境下的可靠性驗證。

• 戶外設備：應急通訊設備、移動計算機、安防攝像頭及工業控制面板的密封性認證。
