PendoTECH 壓力監控與傳送系統

19406-03

一、系統組件
1) PressureMAT 監視器
2) 一次性壓力傳感器

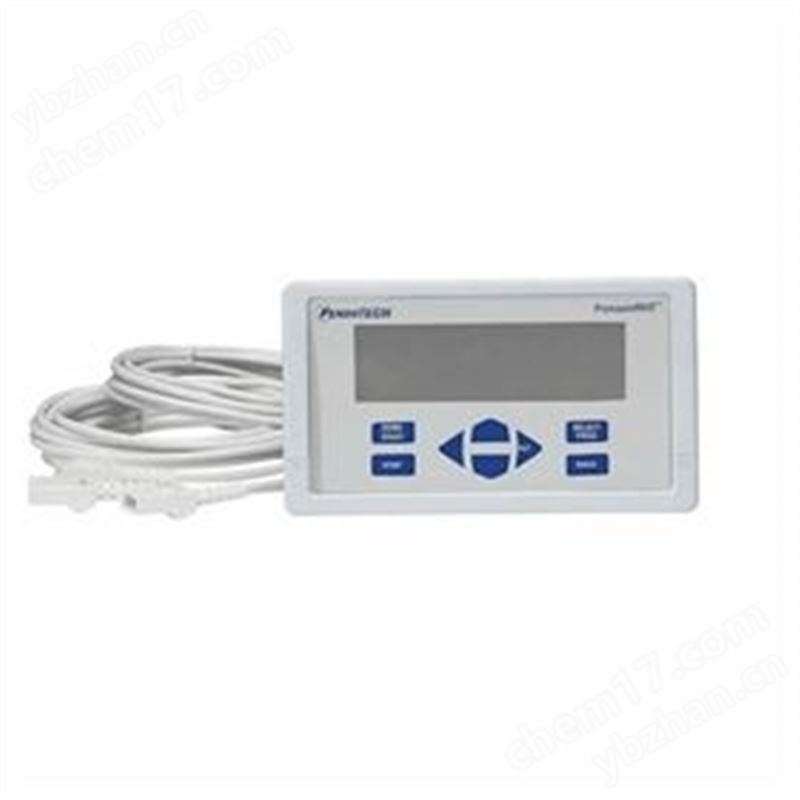

一、PressureMAT™ 監視器

––數據輸出功能適用于 PC 或控制系統

––用戶可配置的*小/*大警報設定值

PressureMAT 在一個簡單的控制箱內將壓力控制器、數據記錄儀、警報器和變送器組合在一起。設計用于與一次性使用內嵌式壓力傳感器搭配使用。每個通道可在每秒讀取壓力讀數一次。在易讀 LCD 上顯示過程壓力。使用單個按鈕即可將系統輕松地校準到零位PressureMAT 還可通過 4 - 20 mA 信號發送輸出，或可通過 WinWedge 或超級終端軟件進行 RS-232 數據傳送，適用于常規 PC 應用場合，如 PressureMAT 數據采集軟件或 Excel®。

美國PendoTECH一次性壓力傳感器19406

19406-70 PressureMAT 數據采集軟件
19406-82 RS-232 至 USB 系列適配器電纜，6 ft (1.8 m) 長
19406-87 Masterflex® 接口電纜，適用于 LS 泵
19406-95 PressureMAT 底座

ZD-19406-70 Pressure MAT數據采集軟件

ZD-19406-82 RS-232到USB系列適配器電纜，6ft（1.8m）長

ZD-19406-87 Masterflex ®接口電纜，適用于LS泵

ZD-19406-95 Pressure MAT底座

美國壓力監控和傳輸系統特點：

二、一次性使用壓力傳感器

◆  是市場中現有不銹鋼傳感器的經濟替代品

◆   傳感器價格實惠，適用于一次性使用系統，且可重復使用

傳感器可用于測量靜態和動態過程壓力，是一種適用于需要滅 菌的一性使用系統的組件，同時可減少故障時間。傳感器配有內部流量傳感器，無盲管段和流路障礙。所有壓力傳感器均使用經 FDA 認可和 ISO13485 認證的設施制成；使用 ISO Class 8（以前的 100,000 種）凈化室內的材料制成。傳感器由符合 USP Class VI 的聚碳酸酯或耐腐蝕的聚砜制成。兩種材料均經過伽瑪射線穩定照射處理。在制造過程中，傳感器均進行99.99%精度測試和泄漏測試。將傳感器與帶有 3.6-m 長可重復使用電纜的 PressureMAT 監視器連接。傳感器可在高達 5.3 bar 的壓力下使用。

過程量程傳感器可作為倒刺接頭直接與管線連接，用于 1/4"、 3/8"、1/2" 和 3/4" 或 1" 的軟管倒刺。

小量程傳感器可用于魯爾接頭，通過使用 1/4" 或 3/8" 倒刺轉接頭三，可將傳感器與帶有魯爾轉接頭的流體管線直接或間接相連。兩種連接設置均已進行精度測試。

注意：一次性使用傳感器可與第三方的壓力控制器搭配使用。

選配三通接頭

◆  19406-34  轉接頭三通， 1/4" 倒刺 x 1/4" 倒刺 x 公頭魯爾接頭，聚碳酸酯；適用于 19406-22 和 -32

◆  19406-36  轉接頭三通， 3/8" 倒刺 x 3/8" 倒刺 x 公頭魯爾接頭，聚碳酸酯；適用于 19406-22 和 -32

◆  19406-35  轉接頭三通， 1/2" 倒刺 x 1/2" 倒刺 x 公頭魯爾接頭，聚碳酸酯；適用于 19406-22 和 -32

◆  19406-80帶有引線的傳感器電纜適用于第三方監視器，12ft（3.6m）長

美國PendoTECH一次性壓力傳感器19406
