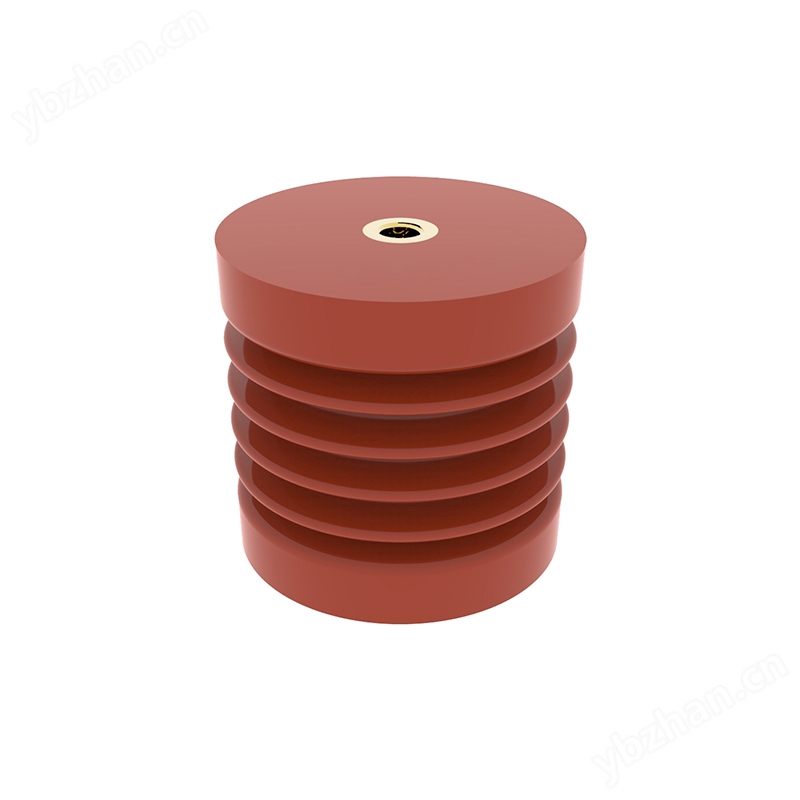

10KV零序互感器，采用電容分壓原理，使用溫度穩定型陶瓷介質GC為原料，經過美志科研人員的多年努力，研制而成的高可靠互感器產品。主要適用于12KV柱上開關，環網柜等場景，

基本電氣性能：

產品剖視圖：

1，直徑：78mm±1；高度：75mm±1；

2，高壓輸入側：螺絲M10*12mm;

3，低壓輸出側：2個固定螺絲：M10*12mm; 零序與相序信號螺絲：M6*8mm;

4，傘裙深度：10mm;

電氣原理：

      1， 此系列產品按電容分壓原理，每只互感器里面植入了一組高壓陶瓷電容器，分別接線三相高壓，此為Ua,Ub,Uc三相高壓輸入；

2，在低壓側，三相并聯，然后與低壓電容器串聯。高壓與低壓電容之間即零序互感器的U0端；

3，低壓電容器末端直接與接地線導通；

4，一組三只，用螺絲固定于一塊金屬底板上，；

1，依據國標GB/T 20840.5--2013(代替GB/T4703--2007)：《互感器 第五部分：電容式電壓互感器的補充技術要求》；

2，公司企業標準Q/GDW690-2011：《電子式電壓互感器現場校驗規范》；

3，依據中華人民共和國電力行業標準DL/T 1543--2016：《電子式電壓互感器選用導則》；

4，中華人民共和國電力行業標準DL/T 1251-2013(代替SD 333-1989):《電力用電容式電壓互使用技術規范》；

出廠配置：

      1，如要求底板，請告訴我司底板的尺寸；

      2，如要求屏蔽線，出廠配置的屏蔽線長1.5米，或按用戶要求配置；

      3，珍珠棉包裝，配出貨報告，合格證；

應用示意圖：

ZW20型開關內置式電容式電壓互感器內部結構簡圖

安裝簡圖：

電容式電壓互感器安裝簡圖（支柱式柱上開關）

物料名稱：

物料追溯碼：

安全警示：

1，請小心搬運，切勿令互感器自高處跌落，以免造成互感器內外部受損；

2，儲藏時請于干燥清潔的室內密閉封存，不要與其它化學品一起保存，以防腐蝕；

3，此系列產品適用于變壓器油，SF6氣體中使用，若未經特殊處理，不建議直接在空氣中使用；

4，安裝時不要用力過猛，以防螺絲損壞；

5，請嚴格按照此系列互感器的參數要求使用，特別是不要過電壓使用，以防受損；

6，如果要使用到一些特殊環境或場景，比如戶外，空氣中，等情況下，請事先與我們溝通，我們可以專門設計，或推薦相關系列產品；
