FLB系列模擬光端機 產品簡介
模擬光端機是一款寬帶微波的光纖傳輸系統，用于替代同軸電纜線傳輸，可以減少傳統同軸電纜傳輸中電磁輻射、電磁干擾等電磁兼容問題，為復雜電磁環境下射頻信號傳輸提供保證，適用于高頻寬帶、遠距離信號傳輸?shù)葘π盘栙|(zhì)量要求較高的場景，具有更高的系統可靠性。
該產品采用模塊化設計，具有單道模塊可更換功能，接收發射模塊自由搭配，支持10通道信號傳輸。工作頻率提供100kHz6GHz、100kHz~40GHz可選，采用標準19英寸上架機箱，也可根據客戶要求設計，提供小型化高可靠性產品。
FLB系列模擬光端機 功能特點
- 覆蓋100k~18GHz頻段；
- 適用于高頻、超寬帶、模擬量、長距離傳輸；
- 替代同軸電纜，減少波導的需求，降低系統復雜度和成本；
- 采用光纖傳輸，減少信號傳輸損耗，提供更高的信號質量；
- 便于多極化檢測，可實現信號的全面檢測和分析。
FLB系列模擬光端機 產品應用
- 雷達、通信基站射頻信號傳輸；
- 衛星、廣播、電視信號傳輸；
- 天文射電望遠鏡；
- 微波暗室電磁兼容測試。
FLB系列模擬光端機 產品規格
FLBC10型模擬光端機（100k-6GHz）
| 射頻參數 | 單位 | 最小值 | 典型值 | 值 |
| S參數 | ||||
| 工作頻率 | Hz | 100kHz | 6G | |
| 鏈路增益@常溫 | dB | 20±2.5@根據光預算可定制 | ||
| 帶內平坦度 | dB | ±2 | ||
| 增益穩定性@恒溫 | dB/24h | ±0.15 | ||
| 輸入輸出阻抗 | Ω | 50 | ||
| TX/RX VSWR@50Ω 輸入/輸出 | ≤2:1 | |||
| 動態范圍 | ||||
| 輸入電平 | dBm | -70 | 0 | |
| 飽和輸入 | dBm | ≥-20 | ||
| 無雜散動態范圍(SFDR) | dB/Hz2/3 | 90 | ||
| 噪聲系數 (NF)2 | dB | ≤20 | ||
| 非線性 | ||||
| 三階交調[IMD]3 (-10dBm輸出) | dBc | ≤-50 | ||
| 無關雜散信號 | dBc | ≤-70 | ||
| 群時延 | ns | 1.5 | ||
| 附加 | 功能 | |||
| 健康管理@6GHz以下定制 | 1）具有根據傳輸距離（光損耗）自適應調節參數功能； 2）具有掉電保存/上電恢復功能； 3）具有接收端前面板光信號告警/正常指示燈顯示功能； 4）具有輸入電信號功率檢測與輸入飽和告警/正常指示燈顯示功能； 5）有VFD或LED顯示（工作狀態、通信方式、增益、輸入功率、設備型號/序號等）及活動屏保功能； 6）具有入網參數（串口、網口、IP 地址等）面板可設置功能； 7）具有工作參數（增益）可面板設置功能； 8）具有設備型號/序號或總體規定的設備標識查詢響應功能； 9）具有不開機箱進行設備固件升級的能力。 | |||
| 增益可調@6GHz以下定制 | -20dB~20dB @0.5dB步進 | |||
| 接口 | 型號 | |||
| AC輸入/接口 | AC220V±10% 50Hz±2.5Hz/帶保險絲陰三芯電源插座 | |||
| 射頻輸入輸出接口 | SMA-50K | |||
| 光輸入輸出接口 | FC/APC | |||
| 控制接口 | DB-9S(RS-232/RS-485)/RJ45 | |||
| 千兆輸入輸出接口 | RJ45 | |||
FLBKA10型模擬光端機（100k-40GHz）
| 射頻參數 | 單位 | 最小值 | 典型值 | 值 |
| S參數 | ||||
| 工作頻率 | Hz | 100kHz | 40G | |
| 鏈路增益@常溫 | dB | 20±2.5@根據光預算可定制 | ||
| 帶內平坦度 | dB | ±4 | ||
| 增益穩定性@恒溫 | dB/24h | ±0.15 | ||
| 輸入輸出阻抗 | Ω | 50 | ||
| TX/RX VSWR@50Ω 輸入/輸出 | ≤2.5:1 | |||
| 動態范圍 | ||||
| 輸入電平 | dBm | -70 | 0 | |
| 飽和輸入 | dBm | ≥-20 | ||
| 無雜散動態范圍(SFDR) | dB/Hz2/3 | 90 | ||
| 噪聲系數 (NF)2 | dB | ≤25 | ||
| 非線性 | ||||
| 三階交調[IMD]3 (-10dBm輸出) | dBc | ≤-50 | ||
| 無關雜散信號 | dBc | ≤-70 | ||
| 群時延 | ns | 1.5 | ||
| 接口 | 型號 | |||
| AC輸入/接口 | AC220V±10% 50Hz±2.5Hz/帶保險絲陰三芯電源插座 | |||
| 射頻輸入輸出接口 | 2.92-50K | |||
| 光輸入輸出接口 | FC/APC | |||
| 控制接口 | DB-9S(RS-232/RS-485)/RJ45 | |||
| 千兆輸入輸出接口 | RJ45 | |||
| 光學參數 | ||||
| 激光器輸出功率 | dBm | 7 | 8 | 10 |
| 光預算 | dB | 4dB-20Km@1550nm 10dB-50Km@1550nm 14dB-70Km@1550nm 20dB-100Km@1550nm | ||
| 激光器中心波長 | nm | 1550±10@可定制1310， 支持CWDM/DWDM | ||
| 接收光波長 | nm | 1100~1650 | ||
| 光纖類型 | SMF-28e | |||
| 極限參數 | ||||
| 工作溫度 | ℃ | +5 | +55 | |
| 存儲溫度 | ℃ | -25 | +70 | |
| 外形尺寸 | 標準19英寸上架機箱， 可定制小型化產品 | |||
| 設備重量 | Kg | ≤15 | ||
FLB系列模擬光端機 外形尺寸
1）前面板：
前面板：主要放置射頻輸出接口、激光輸出輸入接口、激光輸入輸出控制按鍵、電源開關。前面板結構示意圖見下圖所示。
 |  |
| FLBC10型模擬光端機（100kHz~6GHz） | FLBKA10型模擬光端機（100kHz~40GHz） |
（10通道產品前面板示例，F(xiàn)LB系列產品支持前面板功能及接口定制）
2）后面板：
后面板：5mm厚的鋁板，主要放置控制接口、程序更新接口、電源接口（含保險絲）。后面板結構示意圖見下圖所示。
（10通道產品后面板示例，F(xiàn)LB系列產品支持16通道）

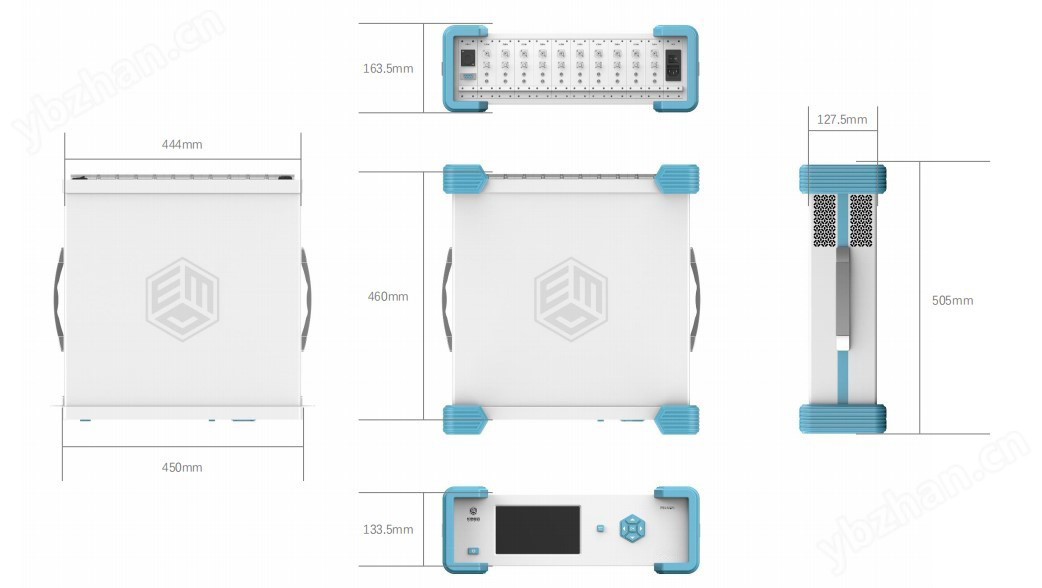

3）機箱結構：
備注：機箱高度與光端機通道數相關
| 通道數 | ≤2 | 使用1U機箱 | ≤8 | 使用2U機箱 |
| ≤12 | 使用3U機箱 | ≤16 | 使用4U機箱 |
如有擴展訂制需求請與我司相關負責人聯系。
提供小型化收發模塊定制，示例圖片如下：
