LL型腰輪流量計是一種容積式流量測量儀表,用以測量封閉管中流體的體積流量。
就地顯示累積流量,并有遠傳輸出接口,與相應的光電式電脈沖轉換器和流量積算儀配套,可進行遠程測量,顯示和控制。
特點:
1)測量準確度高,基本誤差一般可達±0.2%到±0.5%,特殊要求時可達±0.1%,流量計的特性一般不受流動狀態的影響,也不受雷諾數大小的限制。
2)可用于高粘度液體的流量測量。
3)測量范圍度較寬,典型的流量范圍度為5:1到10:1。
4)字輪式計數器累積流體總量,無需外部能源,使用方便;計數器累積流量雙顯示,其中之一可以復零,方便用戶在不連續計量的情況下使用。
5)計量部件之間無接觸,不磨損,使用壽命長。
6)大口徑流量計采用雙轉子形式,降低流量計運轉噪聲和振動。
●LL型腰輪流量計,可用于純原油、重油等高粘度流體的流量計算;
●LL-D防砂型腰輪流量計可用于含砂原油、重油等高粘度流體的流量計算;
●LL-F不銹鋼型腰輪流量計是將腰輪流量計與介質接觸的部分采用不銹鋼材料加工制造,具有較強的防腐功能??捎糜诟g性液體的流量計量,特別適用于化工行業。
●LL-C輕質油型(低粘度)腰輪流量計特別適用于輕油、柴油等低粘度流體的流量計量。
流量計帶有光電輸出軸,通過輸出軸與本公司生產的LPJ-12D型(或LPJ-12D/FI型)光電式電脈沖轉換器配套,可遠距離傳輸脈沖信號或4~20mA標準電流信號。
本產品標準號:Q/TDSM 02-2005
本產品執行檢定規程:JJG 667-97液體容積式流量計檢定規程。

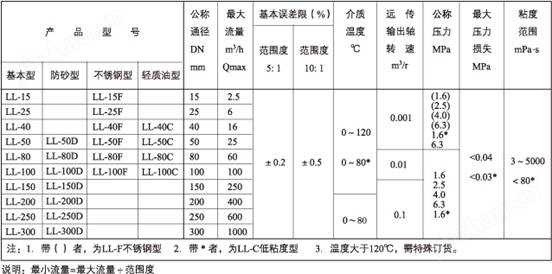

主要技術指標
、

·一、確定公稱通徑:根據實際工作時的流量Q(常用流量),按照30%Qmax<Q<80%Qmax,確定Qmax,并由Qmax,從“主要技術指標”表中,確定流量計的公稱通徑。
二、確定基本誤差值(精度等級):根據實際使用要求,確定選用±0.2%還是±0.5%或其他。
三、確定公稱壓力:根據實際工作壓力,按照實際工作壓力<公稱壓力的原則,確定流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差值(等級精度)和公稱壓力,按照“選型編碼”的內容,選定流量計型號。

外形及安裝尺寸

配套產品簡介
