斷路器觸頭RFID無線測溫傳感器

1、產品概述

ATE800系列斷路器觸頭RFID無線測溫傳感器可用于中壓開關柜內母排搭接點，斷路器觸頭，電纜接頭等金屬部位的溫度監測，具有隔離、安裝方便、抗干擾能力強、工作可靠的特點。ATE800系列產品組成:接收器，天線，傳感器。ATC800接收器通過天線向ATE800無線測溫傳感器發射RFID射頻信號，傳感器接收到射頻能量之后，激活電路，開始進行溫度數據采集，并將數據通過無線信號回傳至天線:天線通過射頻電纜將數據傳輸至接收器，最終可由接收器將數據上傳到遠程監控系統。

2、型號說明

3、配置方案

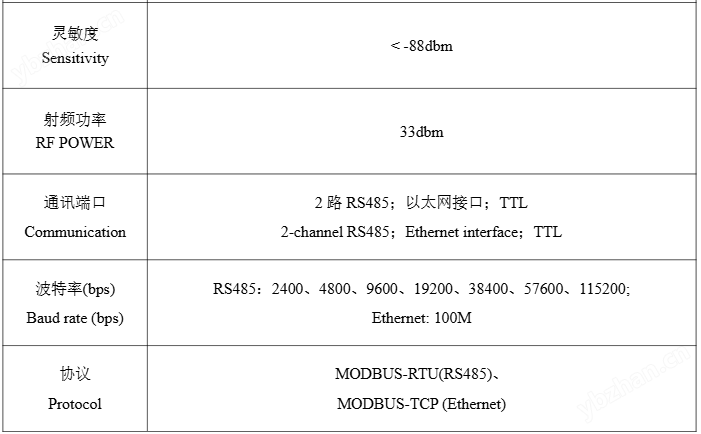

4、技術指標

5、ATE800產品安裝

ATE800無線溫度傳感器共有多種型號，分別對應表帶式固定，螺栓式固定等安裝方式。

5.1 安裝尺寸

5.2 安裝方法

ATE800-B表帶式無線測溫傳感器適用于斷路器動觸頭、電纜接頭等處。

ATE800-B表帶式無線溫度傳感器結構說明:

1--表帶

2--無線溫度傳感器主體

將傳感器主體固定在安裝位置，將表帶繞過安裝母排或者觸頭穿過表帶，表帶頭收緊，最后將表帶尾用鎖扣鎖緊。表帶長度為404mm，過長可以剪掉多余部分，表帶過短可以聯系我司增訂。

ATE800-U螺栓式無線測溫傳感器適用于電纜接頭、銅排等處。

ATE800-U螺栓式無線溫度傳感器結構說明:

1- 螺栓固定孔

2- 無線溫度傳感器主體

拆下安裝位置搭接處的螺絲，將傳感器固定在安裝位置，對準合金底板的開孔，然后旋緊螺絲固定。

6、安裝實例

1)中壓斷路器觸頭測溫安裝說明

傳感器與接收器天線在斷路器室的安裝位置如下圖所示，圖1為ATE800-B表帶式傳感器在斷路器動觸頭的安裝位置，圖2為天線的安裝位置。當天線安裝在斷路器室的右側柜壁時，傳感器主體的方向要朝向天線位置，如圖1所示，保證傳感器主體與天線的方向處于面對面狀態。

2) 中壓電纜室電纜測溫安裝說明

傳感器與天線在出線電纜室的安裝位置如下圖所示，圖1為ATE800-B表帶式傳感器在電纜的安裝位置，圖2為天線的安裝位置。當天線安裝在斷路器室的左側柜壁時，傳感器主體的方向要朝向天線位置，如圖2所示，保證傳感器主體與天線的方向處于面對面狀態。

3)中壓母線室銅排測溫安裝說明

傳感器與天線在進線母排室的安裝位置如下圖所示，1為ATE800-U螺栓式傳感器主體的位置，2為天線的位置，保證傳感器主體與天線處于相對的位置。

注意事項:以上三個安裝位置為典型場景，在其他應用場景也要保證傳感器主體貼緊金屬表面，傳感器主體與接收器天線處于面對面的位置
