一、主要技術參數及外形尺寸

有效量程    10mm-50mm（特殊量程可定做）

測量范圍     0-50mm

輸出信號     方波（TTL）

工作電壓     5V±5%  24V±5%

柵 距        20μm

分辨率        5μm 1μm 0.5μm

工作溫度     10℃-40℃

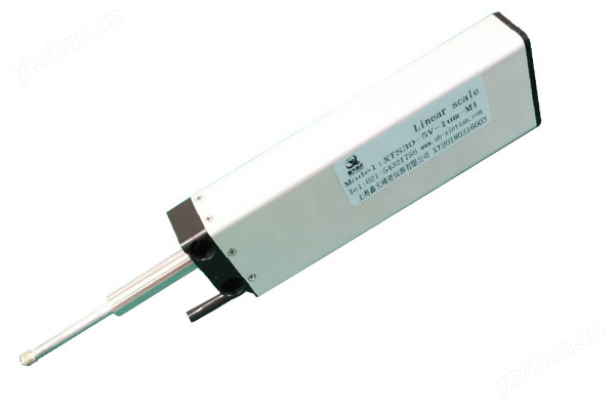

二、機械式外形尺寸：長x寬x高=Lx38x19（mm），機械式L₀測桿回縮長度

三、接線說明：

9芯插頭（TTL方波信號）接線表如下：

選型說明：

如：XTS-30-1-N-5-M01-T-DB9

四、注意事項

1）盡量避免滿量程使用。

2）切忌快推或快速釋放測量桿。

以免由于碰撞造成傳感器不必要的損壞。

五、故障分析及處理

1、傳感器與數顯表對接后，數碼管不顯示

1）檢查是否有斷線，插頭接觸是否良好

2）電源保險絲是否熔斷

3）供電電壓是否符合要求

上述檢查無誤，可按數顯表使用說明書檢查線路或返回廠家維修。

2、工作中數顯表的數碼管不進位

1）檢查數顯表與傳感器的連接電纜是否接觸良好。

2）檢查傳感器輸出信號是否正常

3、數顯表的數碼管間斷計數或頻繁閃動

1）檢查數顯表與傳感器的連接電纜是否接觸良好。

2）檢測傳感器輸出信號的幅值、相位及波形是否正確，如不正確返回廠家維修。

如不清楚的地方可以來電：150 ，也可以添加微信

備注：本傳感器電壓5V的，可以接我公司數顯表DRO系列顯示器，也可以接PLC控制或顯示，傳感器是肪沖信號輸出，0.005mm分辨率的，1mm輸出50個脈沖，經過4倍頻，可得出1mm輸出200個脈沖。同理：0.001mm分辨率的，1mm輸出250mm肪沖，經過4倍頻后，得出1mm輸1000個脈沖。
