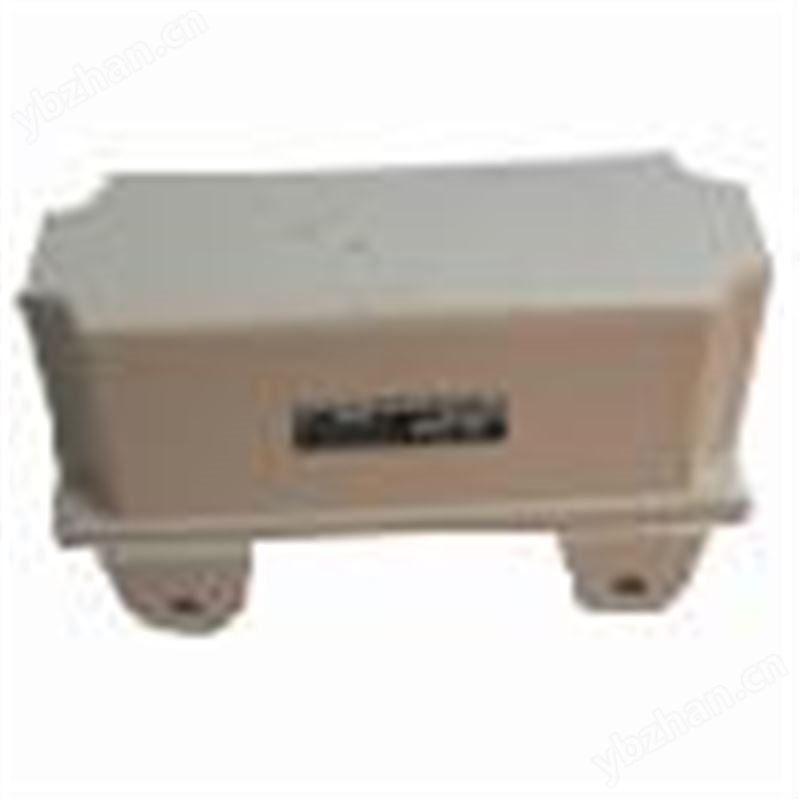

它是將0~10mA或4~20mA的直流信號轉換成20~100kPa氣動信號,以便溝通電動單元儀表與氣動單元儀表一起工作。
主要技術指標
輸入訊號: DQ-2型為0~10mA或-5~+5mA
DQ-3型為4~20mA
轉換器內阻:DQ-2型:1000Ω
DQ-3型:250Ω
輸出訊號:20~100kPa
氣源壓力:140 kPa
精度:±1%
環境溫度:5~50℃
環境相對濕度:≤85%
環境溫度誤差:0.4%/10℃
耗氣量:300升/小時
傳送時間:管道內徑φ4毫米,長60米時不超過5s
重量:2kg
結構原理:輸入直流信號進入一位于磁鋼內的線圈力,線圈可以在磁鋼內自由活動,線圈與磁鋼兩個磁場作用的電磁力與力平衡機構另一端的反饋壓力平衡,反饋壓力大小決定于輸入的直流信號,此反饋壓力亦式輸出的壓力信號。
