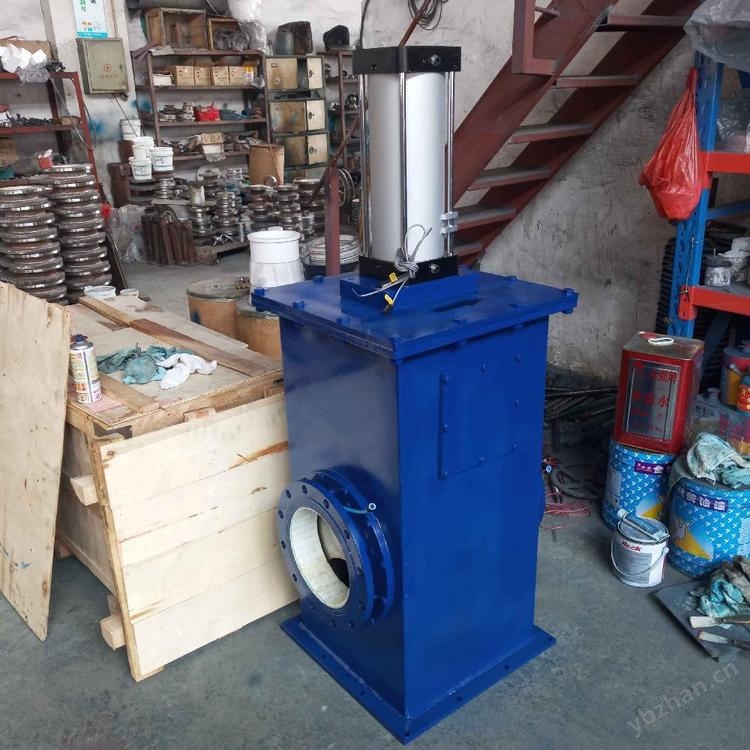

ZQ648TC氣動陶瓷庫頂切換閥

產品簡介：

ZQ648TC氣動陶瓷庫頂切換閥用于電力工業氣力輸灰系統管道上，做為灰?guī)熘g切換裝置。當氣缸帶動芯下行時，與兩端通道接通，此時干灰通過管輸送到另座灰?guī)?，當氣缸上行時，干灰由下料斗引向下方，直接落入灰?guī)臁?/font>

安裝前應將閥門清洗干凈，并消除在運輸過程中可能造成的缺陷。仔細核對閥門上的標識及銘牌是否符合使用要求。本閥門只能安裝在水平管道上。若長期存放，應存在于干燥通風的室內，定期檢查，防止生銹。運輸過程中防止磕碰。

工作原理：

庫頂陶瓷切換閥本實用新型閥體兩端裝有與輸灰管鏈接的兩短管，閥體的底部與灰?guī)戽溄?，氣缸安裝在閥體上，閥芯通過鏈接件與氣缸內的活塞相連，短管伸入閥體內與閥芯形成密封面的位置鑲嵌裝有可控氣囊式密封圈，密封圈內襯有襯環。

閥芯具有兩個通道,通過氣缸內的活塞帶動閥芯上下移動，使通道換位實現轉換閥的三通結構，閥體的兩側還安裝有滾輪軸承，閥芯的兩端立板沿著滾輪軸承上下移動時不卡澀，并具有一定的限位作用。

當處于工作狀態時，介質流向通過兩端的短管和閥芯的通道，為直通方向流動，此時密封圈內充氣，閥門密封，閥門的此工作狀態可以將煤灰導入一個庫中。

當需要進行換位轉換時，密封圈放氣回彈，氣缸的活塞帶動閥芯向上移動，當閥芯動作到位后，密封圈內充氣變形與閥芯密封面接觸實現密封，此時庫頂轉換閥處于工作狀態，完成通道向通道的轉換工作，此時介質流向通過輸送管的短管和閥芯通道，落入另一個灰?guī)?，流通方向?/font>90度，閥體前后門上均揩油觀察孔，有利于觀察閥芯在閥體內遠行狀況并及時清除卡澀等。
