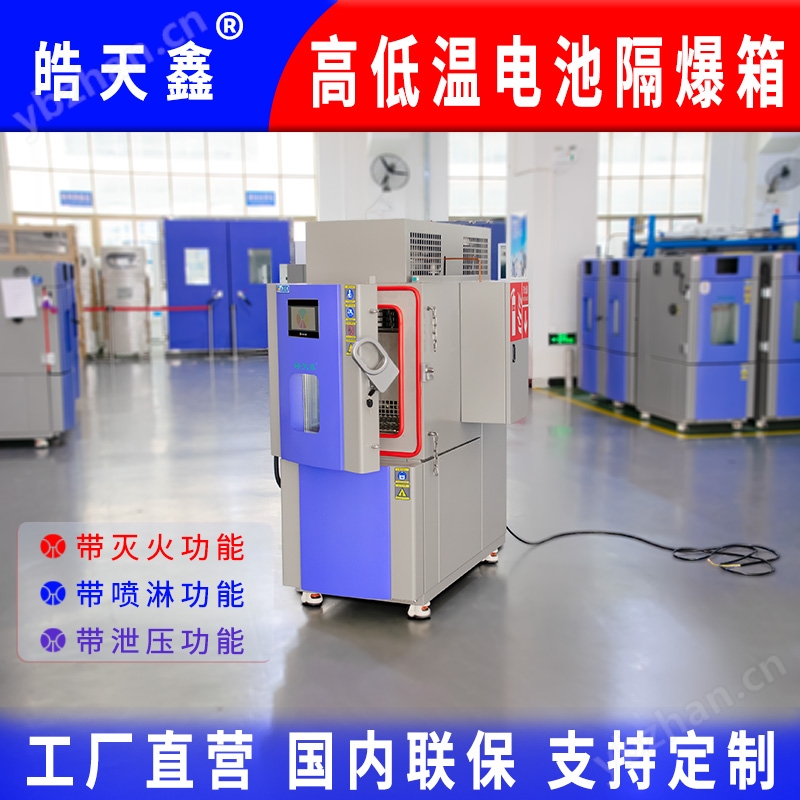

TH-D 系列電池隔爆試驗箱

產品詳情

儲能電池隔爆試驗箱 熱失控前置老化，溫度范圍 -70℃~+150℃ 可選，同步精確控制濕度（20%~98%RH）。箱體采用隔爆專項防護結構，配備自動泄壓與防爆觀察窗，適用于鋰電池在溫濕度環境下的充放電、過充、短路等破壞性測試，確保試驗過程安全可控。內箱容積 80L、150L、225L、408L 可選，可根據客戶要求尺寸訂制。

產品介紹

電池隔爆試驗箱是環境試驗技術與防爆安全技術的結合產品。鋰電池在高溫、低溫、濕熱等環境應力下進行充放電、過充、短路等濫用測試時，可能出現脹氣、漏液、起火甚至爆炸，普通環境試驗箱無法承受此類工況。本設備在常規高低溫濕熱試驗?zāi)芰A(chǔ)上，對箱體結構、電氣系統、泄壓路徑做防爆專項設計：參照隔爆型（Ex d）防護思路，將可能產生火花、電弧或危險溫度的零部件與試驗艙內爆炸性環境有效隔離；配合超壓泄放、煙霧探測、緊急排風等多重防護，把電池熱失控的影響控制在箱體內部。設備已獲國家zhuan利(ZL號: ZL2019 3 0496317.2）。

用途

主要用于鋰離子電池、動力電池、儲能電芯、電池模組開展環境可靠性與安全濫用試驗，模擬高溫、低溫、濕熱環境下電池充放電循環、熱觸發等工況，觀測電池熱失控、起火、爆炸過程，驗證電池殼體、隔膜、PACK 組件的安全防護性能，為電池配方改良、結構優化、出廠檢測提供真實試驗數據，規避試驗過程安全隱患。

技術參數

• 型號：THC-80PF-D / THC-150PF-D / THC-225PF-D / THC-408PF-D

• 內箱尺寸（W×D×H）：40×40×50 / 50×50×60 / 50×60×75 / 60×80×85（cm）

• 溫度范圍（五檔可選）：A：0℃+150℃；B：-20℃+150℃；C：-40℃+150℃；D：-60℃+150℃；E：-70℃~+150℃

• 濕度范圍：20%~98%RH

• 解析精度：溫度 0.01℃；濕度 0.1%RH

• 溫濕度偏差：溫度 ±1.0℃；濕度 ±2.5%RH

• 升溫時間：+20℃ → +150℃ 約 30 min

• 降溫時間：+20℃ → -20℃ ≤30min；-40℃ ≤55min；-70℃ ≤90min

• 外箱材質：防銹處理冷軋鋼板 + 靜電噴塑

• 內箱材質：SUS#316 不銹鋼鋼板

• 絕緣材料：硬質聚氨酯泡沫塑料（阻燃聚合物）

• 制冷方式：進口品牌壓縮機，鰭片式冷凝蒸發器，風冷式冷凝器

• 制冷劑：環保型 R134A / R404A / R23

• 壓縮機配置：1.0P×2臺（80L）～ 3.0P×2臺（408L），按型號遞增

• 控制器：可編程平衡調溫調濕（BTHC）控制器，多段程序循環

• 電器元件：進口品牌（施耐德等）

• 加熱、加濕：鎳鉻合金電加熱器，SUS316 鱗片護套加濕器

• 循環風機：防爆電機 + 不銹鋼風輪

• 故障報警：壓縮機過流、超壓、過熱、缺水，加熱器無風空燒，加濕器無水干燒，漏電保護，超溫保護，欠相，室內超溫，煙霧，壓力極限

• 水質要求：純凈水或去離子水

• 電源：220V AC 1φ2W 50/60Hz 或 380V AC 3φ4W 50/60Hz

• 選配件：視窗攝像頭、煙霧探頭、壓力儀、磁力鎖、試驗箱底部絕緣裝置

• 備注：可根據客戶要求尺寸訂制，滿足客戶測試需求，具體參數以技術協議及出廠檢測箱體結構與材質

儲能電池隔爆試驗箱 熱失控前置老化,TH-D 系列電池隔爆試驗箱 外箱為防銹處理冷軋鋼板靜電噴塑，表層耐磕碰、抗腐蝕，箱體做加厚防爆加固處理，配置泄壓防爆口；內箱采用 SUS#316 不銹鋼材質，內壁光滑耐腐蝕，便于清理電池燃燒殘渣；保溫層采用硬質聚氨酯泡沫塑料（阻燃），隔熱性能優異；內部工裝支架采用高強度不銹鋼，可承載電池模組；箱門配備防爆鎖緊鉸鏈、耐高壓密封膠條，保障承壓工況密閉安全。

結構設計

采用前開門 + 側面接線孔布局，便于電池樣品放入及外接充放電機、數據采集線；頂部設有強制排風通道，底部預留防爆泄壓底板，當內部壓力驟升時優先向上及向后定向卸壓，避免正面沖擊；控制電柜與試驗區分隔布置，隔絕電氣火花風險；可選配底部絕緣裝置，適配大電流充放電測試。

核心技術

1. 隔爆型防護結構：參照隔爆型（Ex d）設計思路，將可能產生火花、電弧或危險溫度的零部件與試驗艙隔離，配合定向泄壓路徑，控制熱失控影響范圍。

1. 平衡調溫調濕系統（BTHC）：PID 閉環調節，實現溫濕度快速響應與高精度穩態控制，可編輯多段程序循環運行。

1. 多級防爆聯鎖保護：壓力傳感器、溫度超限、煙霧探測三者聯動，觸發后自動切斷加熱加濕電源并啟動緊急排風。

1. 低溫制冷技術：進口品牌壓縮機組分級能量調節，配比環保制冷劑（R404A/R23 復疊），保障 -70℃ 工況穩定運行，同時應對電池熱失控產生的瞬時高溫沖擊

2. 。

關鍵特性

• 具備壓縮機過流、超壓、過熱、缺水、加熱器無風空燒、加濕器無水干燒、漏電、超溫、欠相、室內超溫、煙霧、壓力極限等十余項自診斷報警

• 循環風機采用防爆電機 + 不銹鋼風輪，杜絕試驗艙內電氣火花源

• 門鎖采用磁力吸合 + 機械防脫雙保險，門未關嚴無法啟動測試

• 內箱可選配防爆照明燈及高清攝像頭安裝位，實時監測試驗狀態

• 支持電腦遠程監控與數據曲線導出

• 溫度五檔（0/-20/-40/-60/-70℃ 起點可選），按預算與測試需求靈活配置







應用領域

廣泛應用于新能源汽車動力電池研發中心、儲能系統制造商、第三方檢測認證機構、消費電子電池實驗室及科研單位，覆蓋從電芯、模組到電池包的全層級環境可靠性與安全驗證，可用于 UN38.3、IEC 62660 等電池安全測試中環境應力部分的試驗需求。

<
