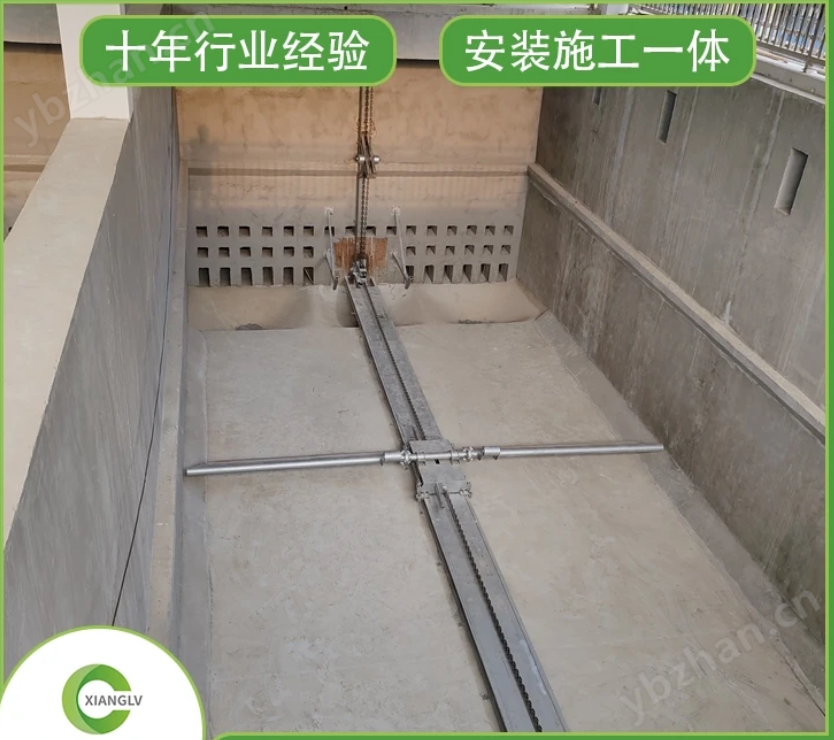

水下單軌鏈條刮泥機??產品結構組成

水下單軌鏈條刮泥機?整機由五大核心部分構成：

液壓驅動系統?：由齒輪油泵、液壓油缸、控制閥組組成，提供穩定動力，通過三角架將油缸豎直運動轉換為水平推力，驅動刮板往復移動。

刮泥執行機構?：核心為楔形不銹鋼刮板，前進時凹面向前推送污泥，后退時銳角結構不帶動污泥反向運動，適配各類池底工況。

軌道導向系統?：鋼制精密導軌為刮板提供運行軌跡，確保全程直線移動，摩擦阻力小，運行精度高。

自動控制系統?：配備PLC單元、限位開關，支持定時啟停、遠程監控，可根據污泥沉降量靈活調整運行周期。

支撐機架?：水下部件采用304/316不銹鋼，水上部件碳鋼熱鍍鋅，整體抗腐蝕，使用壽命可達10年以上。

運行原理

設備采用“慢進快退”的差異化運行邏輯，前進速度約0~5m/min，后退速度約0~10m/min，前進速度僅為后退的一半：

正向刮泥階段?：刮板凹面向前低速移動，將池底沉降污泥逐步定向推送至集泥溝，全程不攪動上層清水。

回程避讓階段?：刮板快速后退，楔形銳角幾乎不帶動污泥反向運動，快速移動產生的負壓還能讓污泥層保持向前的慣性，池底污泥始終向集泥溝單向流動，不會出現污泥回流現象。

循環運行階段?：設備按設定周期重復上述動作，無需頻繁換向，全程全自動無人值守運行，刮泥覆蓋率可達98%以上。

核心技術優勢

排泥濃度較高?：排出污泥含固率可達3~7%，遠高于傳統刮泥機0.6~1%的水平，大幅降低后續污泥脫水的處理成本。

不擾動水體?：低速前進刮泥，不攪動上部已沉降的污泥層，沉淀過程全程不間斷，出水懸浮物指標穩定達標。

土建適配性較強?：部件輕量化，無需大型起重設備即可安裝，新建池、老舊改造池均可使用，甚至能在帶內部立柱的特殊池體中正常運行。

低能耗高可靠?：單機功率通常不超過1.5kW，比傳統刮泥機節能30%以上，全封閉液壓驅動避免了鏈條、鋼絲繩易磨損斷裂的通病，長期運行故障率極低。

水下單軌鏈條刮泥機?適用場景

市政自來水廠平流沉淀池，高效清理混凝沉淀后的礬花、泥沙，提升出水澄清度。

市政污水處理廠初沉池、二沉池，穩定收集活性污泥，保障全系統運行效率。

化工、印染等腐蝕性工業廢水處理站，適配高粘性、高濃度化學污泥的清理需求。

氣浮池、雨水調蓄池等特殊方形池體，汛期后快速清除沉積泥沙，清理含纖維雜物的能力突出。

運維與選型要點

日常巡檢每日檢查液壓站油位、設備異響，每月檢查刮板磨損情況，每季度對液壓系統濾芯進行更換保養。

運行頻率需匹配污泥沉降速度，并非越高越好，刮泥過頻繁會攪動未密實的松散污泥，反而導致出水懸浮物上升。

刮板接觸部位加裝耐磨襯條即可，無需盲目加厚板材，避免加大行走機構負載，造成池底局部積泥板結堵塞排泥管路。

現場電氣控制箱說明：

1）現場控制箱結構

控制箱室外支架式安裝（帶觀察窗）

控制箱要求前檢修，前開門

電纜進出線為下進，下出線方式

盤內塑料元件無鹵素，CFC，阻燃，自熄

盤體材質：ASTM304不銹鋼

防護等級：IP55

2）控制箱功能

現場控制箱用于控制設備的開/停，動力及信號電纜的轉接。

現場控制箱內至少包括：進線隔離開關，空氣斷路器，熱繼電器，接觸器，控制操作單元，動力及信號接線轉接端子排，故障信號轉換裝置，“急?！卑粹o等元件。

設備監控單元能將設備本體檢測裝置檢測的信號轉換成一個帶轉換接點開關量輸出。

設備的手/自動轉換、運行、故障等信號可整合至PLC系統。

3）技術參數

工作電源：AC   380V   50Hz  三相五線制

輔助電源：AC   220V   50Hz

4）現場控制箱配備LB-05漏水保護器和INT69過熱保護器，可有效保護電機油室進水和軸承過熱保護。
