一、蒸汽計量的核心特殊要求

1. 溫壓補償要求：蒸汽體積隨壓力、溫度變化顯著，現場測量的工況體積流量需通過壓力 + 溫度補償，換算成標況體積流量（Nm3）或質量流量（kg/h），否則計量誤差極大，流量計需自帶溫壓補償模塊或支持外接溫壓傳感器。

2. 耐溫耐壓要求：工業蒸汽常規工況為溫度 150~450℃、壓力 0.1~10MPa，流量計過流部件、殼體需適配對應溫壓等級，密封件需選用耐高溫高壓材質，防止老化泄漏。

3. 抗凝露 / 防沖蝕要求：飽和蒸汽易因溫度降低產生凝露，高速凝露液滴會沖蝕流量計內部部件；過熱蒸汽含雜質時也會產生沖蝕，流量計需具備抗沖蝕結構設計，安裝時需規避凝露積留區域。

此外，蒸汽管道易產生振動、水錘，流量計需具備一定的抗振性能，且蒸汽無導電性、粘度極低，排除電磁流量計等不適配類型。

二、蒸汽流量計主流類型及適配特點

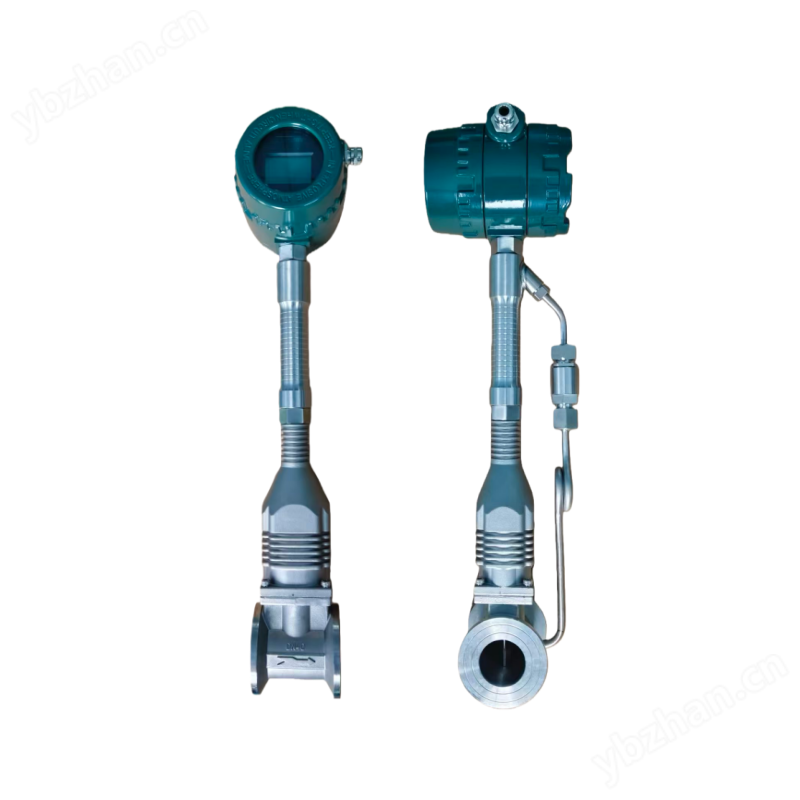

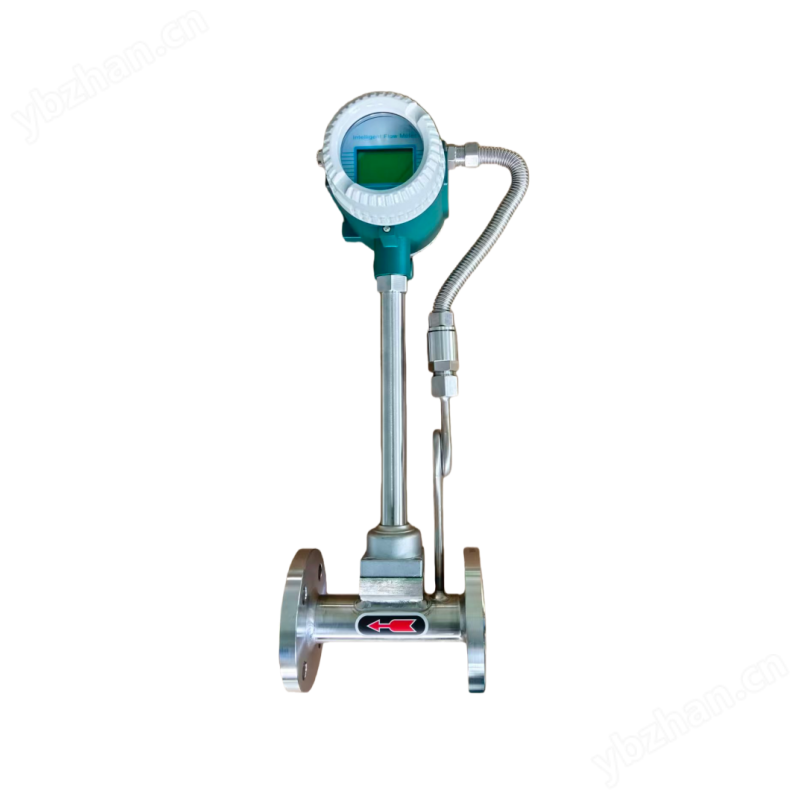

1. 渦街流量計（蒸汽計量主流款）

2. 孔板流量計（傳統蒸汽計量款）

三、選型核心要點

1. 按蒸汽狀態篩選類型：飽和蒸汽、常規過熱蒸汽優先選渦街流量計；大管徑大流量蒸汽選孔板流量計；清潔干燥過熱蒸汽、高精度小流量場景選渦輪流量計；

2. 匹配溫壓與管徑參數：確認蒸汽zui高工作溫度、zui大工作壓力，保證流量計公稱溫壓等級≥工況值，密封件選用聚四氟乙烯、金屬墊片等耐高溫高壓材質；根據管道公稱直徑選擇對應流量計口徑，避免變徑導致流場紊亂。

3. 核算流量范圍并預留余量：統計蒸汽正常工況流量、zui大流量、最小流量，讓正常流量落在流量計滿量程 30%~80%，低流量工況多的場景選量程比更寬的型號，同時考慮蒸汽負荷波動，預留 10%~20% 的量程余量。

4. 確認補償與輸出需求：優先選一體化溫壓補償的流量計，直接輸出標況體積 / 質量流量，減少外接設備的誤差和安裝復雜度；需遠傳控制的選擇 4-20mA、RS485 信號輸出，需貿易結算的選擇帶計量認證、數據可追溯的型號。

5. 適配現場環境與安裝條件：振動大的管道（如泵出口、彎頭旁）選帶抗振結構的渦街流量計，或加裝減振器；直管段不足的場景優先選渦街流量計（對流場要求低于孔板），必要時加裝整流器；防爆場景（如化工車間）選 Ex d IIB T4 等防爆等級的流量計。

6. 選擇過流部件材質：常規蒸汽工況選304/316L 不銹鋼；高溫高壓（溫度＞400℃、壓力＞6MPa）蒸汽選高溫合金；含微量雜質的蒸汽選碳化鎢涂層的過流部件，提升抗沖蝕能力。

四、標準化安裝規范

（一）通用安裝規范

1. 安裝位置選擇優先安裝在水平蒸汽管道的上半部，或垂直管道（蒸汽自下而上流動），嚴禁安裝在管道低點（易積留凝露、雜質，導致部件沖蝕、計量誤差）；避開泵出口、彎頭、三通、閥門、變徑管等流場紊亂區域，上游預留≥10D、下游≥5D 的直管段（D 為管徑），直管段不足時加裝蜂窩式整流器。安裝點需遠離大功率電機、變頻器等強電磁干擾區域，同時預留足夠的維護空間，便于拆卸、校準和溫壓傳感器調試。
2. 輔助設施安裝流量計上游加裝蒸汽過濾器（濾網精度根據雜質情況選擇），防止固體雜質進入流量計沖蝕部件；上游加裝疏水閥，及時排出管道內的凝露，避免凝露隨蒸汽高速流動沖蝕旋渦發生體；流量計前后加裝截止閥，便于維護拆卸，下游加裝止回閥，防止蒸汽倒流和水錘沖擊。溫壓傳感器需就近安裝在流量計前后（距離≤5D），保證檢測的溫壓與流量計測量的工況一致，減少補償誤差，溫度傳感器采用插入式安裝，壓力傳感器安裝在管道測壓點。
3. 管道連接與防護流量計與管道采用法蘭連接，保證同軸度，無偏載、無應力連接，防止因管道變形導致流量計內部部件偏移；法蘭密封墊選用耐高溫高壓的金屬纏繞墊或聚四氟乙烯墊，防止蒸汽泄漏；管道做好保溫層，減少蒸汽溫度損失，避免凝露產生。戶外安裝的流量計加裝防曬防雨罩，防爆場景嚴格按防爆要求接線，信號線與電源線分開穿管，做好接地處理（接地電阻≤4Ω）。

（二）主流類型專屬安裝要點

1. 渦街流量計：加裝抗振底座，與振動大的管道做軟連接，減少振動對旋渦檢測的干擾；旋渦發生體的迎流面需正對蒸汽流動方向，不得裝反；小流量工況多的場景，可選用寬量程型渦街流量計。

2. 孔板流量計：孔板節流裝置的中心需與管道中心重合，安裝時保證孔板無變形、無損傷；差壓變送器需采用三閥組連接，便于零點校準，且安裝位置低于孔板，減少凝露對差壓檢測的影響。

3. 超聲波流量計：外夾式探頭安裝在管道水平段上半部，保證探頭與管壁緊密貼合，管壁需打磨至金屬本色，無結垢、無腐蝕；管段式超聲波流量計需保證管道滿管運行，蒸汽無明顯凝露。

（三）安裝后調試

1. 緩慢打開前后閥門，讓蒸汽緩慢充滿管道，嚴禁快速開閥，防止水錘沖擊損壞流量計；

2. 排空管道內的凝露和空氣，確認流量計無空管、無卡滯，溫壓傳感器檢測數據穩定；

3. 進行零點校準，關閉流量計前后閥門，確認管道內蒸汽靜止，校準流量計零點，消除安裝間隙和信號漂移；

4. 通汽后驗證流量計顯示的工況流量、溫壓數據、標況流量是否正常，信號輸出是否穩定，與中控系統通訊是否順暢，核對計量數據與實際蒸汽負荷是否匹配。

五、蒸汽用流量計日常維護與常見故障處理

（一）日常維護要點

1. 定期清理過濾與疏水裝置：每周檢查上游過濾器和疏水閥，及時清洗濾網、疏通疏水閥，防止雜質堵塞和凝露積留，避免沖蝕流量計部件。

2. 定期檢查保溫與密封：每月檢查管道保溫層是否完好，法蘭密封處是否有蒸汽泄漏，及時修復破損保溫層、更換老化密封墊，減少凝露產生。

3. 定期檢查振動與連接：每月檢查流量計安裝底座、管道連接是否松動，抗振裝置是否有效，及時緊固螺栓，調整軟連接，避免振動導致部件偏移。

4. 定期校準與檢測：每 1~2 年對流量計進行一次現場校準或送檢，同時校準溫壓傳感器，保證補償精度；孔板流量計需定期檢查節流孔的磨損、腐蝕情況，必要時更換孔板。

5. 避免空管與水錘：啟停蒸汽系統時，緩慢開關閥門，避免快速通汽、斷汽導致的空管空轉和水錘沖擊，防止流量計部件損壞。

（二）常見故障處理（渦街流量計為主）

1. 流量計無顯示、無信號：多為管道空管、凝露積留導致部件卡滯，或振動過大、電源故障；排查管道是否滿管，疏通疏水閥排空凝露，加固抗振裝置，檢查電源和接線。

2. 計量精度漂移、誤差大：多為溫壓傳感器故障、節流部件沖蝕磨損，或凝露、雜質影響檢測；校準 / 更換溫壓傳感器，檢查并修復沖蝕的旋渦發生體 / 孔板，清洗過濾器和流量計內部。

3. 流量顯示波動大：多為蒸汽工況（壓力、溫度）波動大，或流場紊亂、振動干擾；排查蒸汽系統是否穩定，加裝整流器優化流場，加固抗振裝置，若工況波動頻繁，可選用帶濾波功能的流量計。

4. 壓損異常增大：多為上游過濾器堵塞，或流量計內部部件卡滯；及時清洗過濾器，拆解流量計清理內部雜質，檢查部件是否卡滯并修復。

5. 孔板流量計差壓值異常：多為差壓變送器堵塞、三閥組故障，或節流孔堵塞；疏通差壓變送器、檢修三閥組，清洗節流孔內的雜質。
