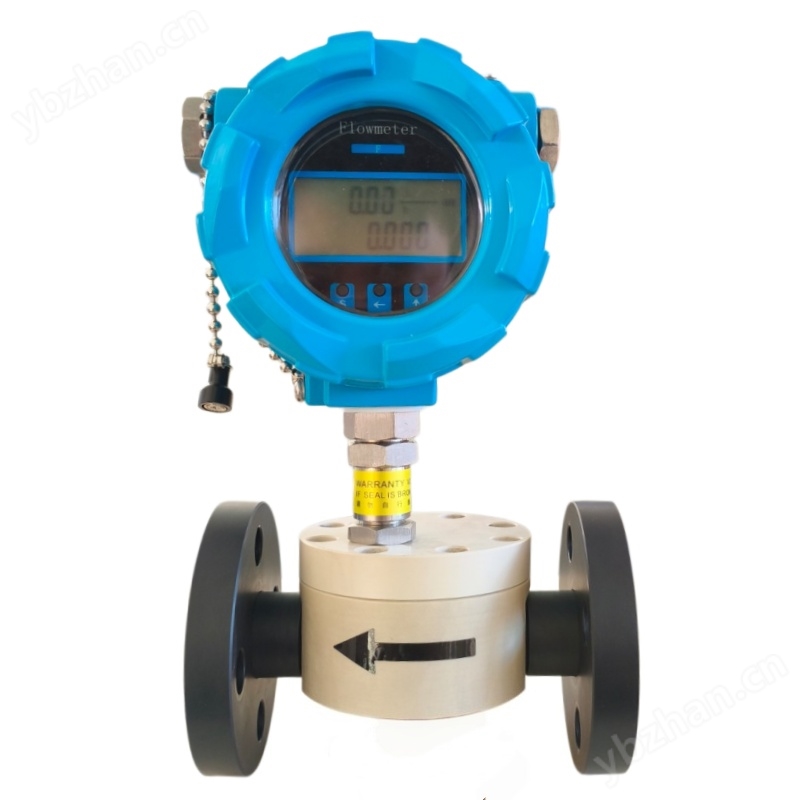

耐硫酸流量計｜襯四氟電磁金屬管浮子儀表 化工稀濃硫酸強腐蝕管路流量監測儀表

耐硫酸流量計針對硫酸強腐蝕工況開發，適配不同濃度稀硫酸、濃硫酸、酸洗廢液，依靠 PTFE 四氟襯里搭配耐腐接液部件，區分介質導電特性選用不同測量結構，支持就地讀數與遠傳信號輸出，廣泛用于化工配料、酸洗工藝、廢酸處理管線流量監測與物料統計。

一、工況難點

硫酸腐蝕性能隨濃度、溫度變化差異明顯，常溫稀硫酸與高溫濃硫酸對儀表材質要求不同，普通不銹鋼材質極易發生點蝕穿孔，造成介質泄漏，影響現場安全生產。稀硫酸具備導電能力，高濃度濃硫酸導電性能大幅下降，不能直接套用同一類測量?jī)x表。

部分硫酸管線存在結晶、鹽類析出，雜質附著儀表內部元件，容易造成卡滯，引發讀數偏移。工藝管路流量波動大，間歇投料工況較多，既要滿足現場巡檢觀測，又需要把流量數據上傳控制室系統?；どa(chǎn)區域大多存在防爆需求，電氣變送部件需要匹配對應防爆等級。測量過程中管道必須保證滿管，非滿管狀態會帶來較大測量誤差。

二、產品概述

耐硫酸 流量計主流分為襯四氟電磁流量計、襯四氟金屬管浮子流量計兩大類型，小口徑微量投料場景可以選用防腐容積式流量計。

襯四氟電磁流量計依托法拉第電磁感應原理，內部無運動部件，壓力損失小，主要用于具備導電性能的稀硫酸介質。測量管內襯 PTFE 或者 PFA 四氟材料隔絕介質腐蝕，電極根據硫酸濃度與溫度選配，常溫稀硫酸可選用哈氏合金 C276，高溫以及濃度偏高的稀硫酸優先選用鉭電極，橡膠類襯里不適合硫酸工況使用。儀表分為一體式與分體式，液晶屏幕顯示瞬時流量、累計流量，輸出 4?20mA、脈沖、RS485 信號對接控制系統。

濃硫酸導電能力弱，不適合電磁流量計，選用襯四氟金屬管浮子流量計。測量管與浮子接液部位全部做 PTFE 防腐處理，密封件選用全氟醚材質，介質自下而上推動浮子上下浮動，可配置就地指針指示以及智能遠傳變送模塊，兼顧現場讀數與遠程信號輸出，法蘭為標準連接形式，小口徑管路也可選用螺紋結構。

小口徑濃硫酸定量投料，可選用全四氟接液的微型容積式流量計，實現微量硫酸精準計量。介質含有大量固體顆粒雜質的工況，儀表上游需要配置過濾器，保護內部測量元件。

三、選型參考

70% 以下導電稀硫酸，優先選用襯 PTFE 電磁流量計，電極按照介質溫度、濃度選用哈氏合金 C276 或者鉭電極，介質溫度偏高選用分體式結構，降低高溫對電子部件的影響。

90% 以上濃硫酸，導電性能差，選用襯四氟金屬管浮子流量計，需要遠程采集數據配置智能變送單元。

硫酸介質含有結晶雜質，上游增設過濾器攔截顆粒，防止元件卡滯。訂貨務必提供硫酸濃度、工作溫度，以此確定接液材質，316L 不銹鋼不適合多數硫酸工況使用。核對實際流量范圍，保障常用流量落在儀表量程區間。有防爆需求選用本安防爆規格，同步確認公稱通徑、壓力等級、供電、信號輸出參數。

四、技術參數

適配介質，不同濃度硫酸溶液，酸洗廢液。

公稱通徑，DN15?DN300。

襯里材質，PTFE，可選 PFA。

接液電極浮子，哈氏合金 C276，鉭，PTFE 包覆按需選配。

壓力等級，PN16，PN25，PN40。

介質溫度，?20℃至 180℃，受防腐材質限制。

測量精度，電磁型 ±0.5%，金屬管浮子型 ±1.5%。

量程比，電磁 10 比 1，浮子 10 比 1。

信號輸出，就地指針，液晶數顯，4?20mA，脈沖，RS485 Modbus。

結構形式，一體式，分體式。

連接方式，法蘭，螺紋可選。

防護等級 IP65，防爆等級可按需配置。

五、安裝規范

電磁流量計安裝保證管道介質滿管，上游保留不少于 5 倍管徑直管段，下游保留不少于 3 倍管徑直管段，調節閥布置在儀表下游位置。

襯四氟金屬管浮子流量計必須垂直安裝，介質流向自下而上，安裝傾斜角度控制在五度以內，避免帶來測量偏差。介質含有結晶雜質，上游管路安裝過濾器。

儀表本體不要承受管道應力，管路增設支撐，硫酸管路做好密封防護。信號線纜采用屏蔽線纜，防爆場景嚴格按照防爆接線規范施工，遠離變頻器等強干擾設備。

定期對儀表內腔進行檢查清理，去除結晶附著物，保障元件正常工作。新管路投入使用前，對管道進行沖洗，清除焊渣雜質之后再投入運行。

六、應用場景

廣泛用于化工硫酸輸送管線，電鍍酸洗生產線，廢酸處理裝置，反應釜硫酸配料管路，冶金酸洗工藝，完成工藝流量監測以及物料消耗統計。
