TN531 高精度GNSS接收機

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地廈門市

在線詢價 收藏產品

聯系方式：盧查看聯系方式

更新時間：2026-01-07 08:33:11瀏覽次數：80次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  地災行業應用終端

全部產品列表

  其他品牌

廈門計訊物聯科技有限公司

經營模式：生產廠家

商鋪產品：107條

所在地區：福建廈門市

聯系人：盧（經理）

詢價 給他留言

產品簡介

內置GNSS/4G天線，一體化集成式設計，多星多頻高精度，支持GPS/GAL/GLONASS/北斗，防護等級IP68，性能穩定可靠。多工作模式低功耗設計，通電自啟，狀態監控，遠程智能化管理。

詳細介紹

TN531依托GNSS高精度定位技術+MEMS傳感器技術，具備毫米級高精度定位能力，

監測頻次自動化調整，高效智能。一體化設計，集成衛星天線，GNSS板卡，4G天線，4G通信模組，高防護等級便于野外安裝調試。

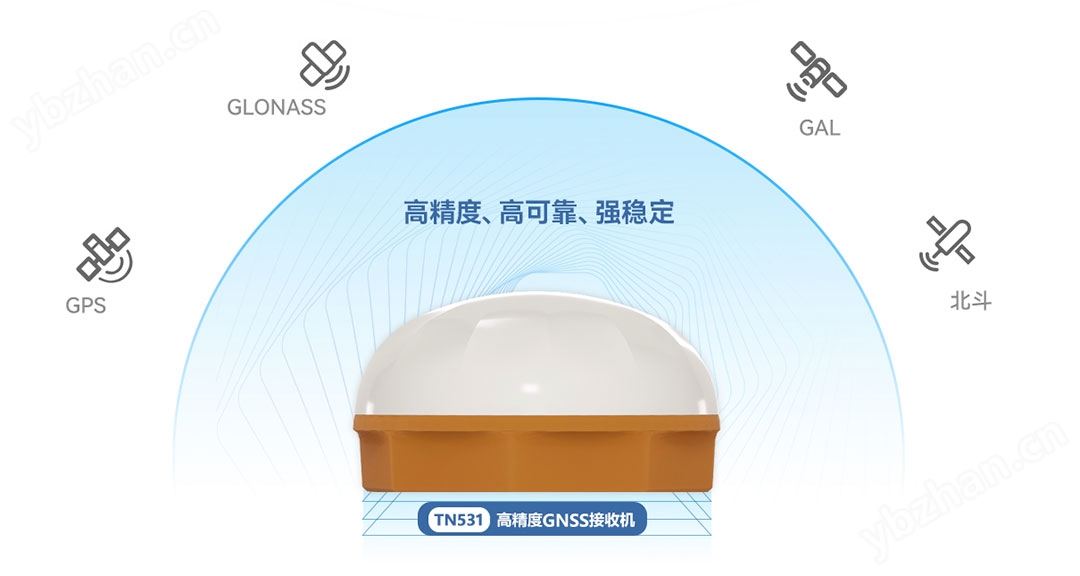

GNSS接收機TN531全面支持GPS/GAL/北斗/GLONASS

GPS L1C/A & L5、BDS B1I/B1C & B2a、GAL E1 & E5a，高精度、高可靠、強穩定。

靜態相對定位精度：平面±（2.5mm+1*10-6D）RMS，高程±（5mm+1*10-6D）RMS；

動態相對定位精度：平面±（8mm+1*10-6D）RMS；高程±（15mm+1*10-6D）RMS，精準定位監測。

支持雨量、裂縫、加速度等傳感器的接入，

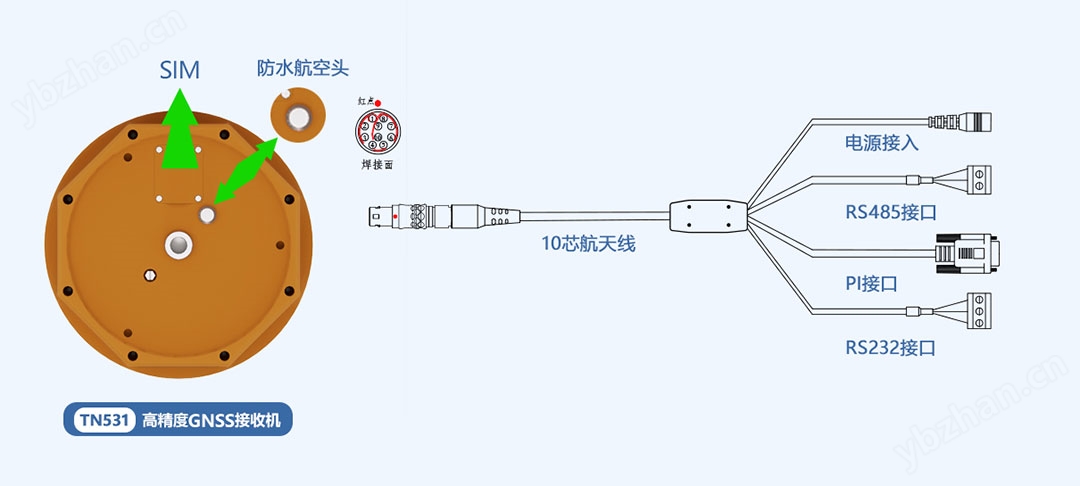

1*RS232、1*RS485、1*SIM卡、1*PI、工業級端子電源接口、預留2路模擬量輸入接口、預留1路脈沖量輸入。

支持移動/聯通/電信2/3/4G網絡，兼容更好、信號更強，連接更穩定。

低功耗長續航

整機平均功耗2W以內，具備采集模式、休眠模式，無工作狀態下休眠模式，關閉GNSS、通訊等，延長續航時間。

多采集模式，智能化動態監測

TN531具備常規靜態觀測和快速靜態觀測模式，當發生汛期等緊急情況時可切換成快速靜態模式，加密監測頻次，以滿足高頻監測需求。

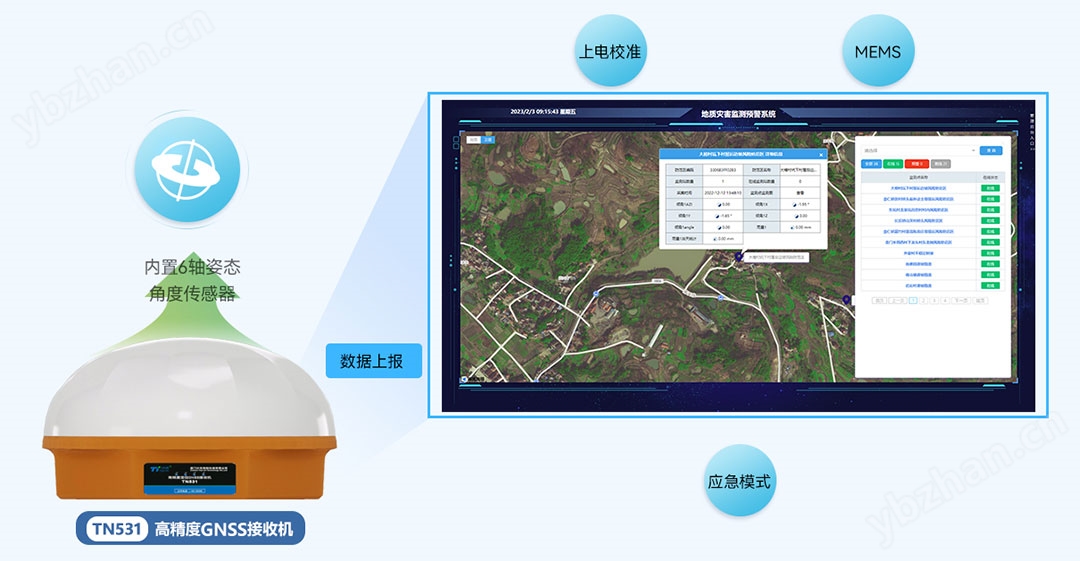

內置MEMS傳感器

內置6軸姿態角度傳感器，上電自動校準，

MEMS閾值支持遠程設置修改，休眠狀態下具備閾值超限觸發喚醒能力進入應急模式，數據實時上報平臺。

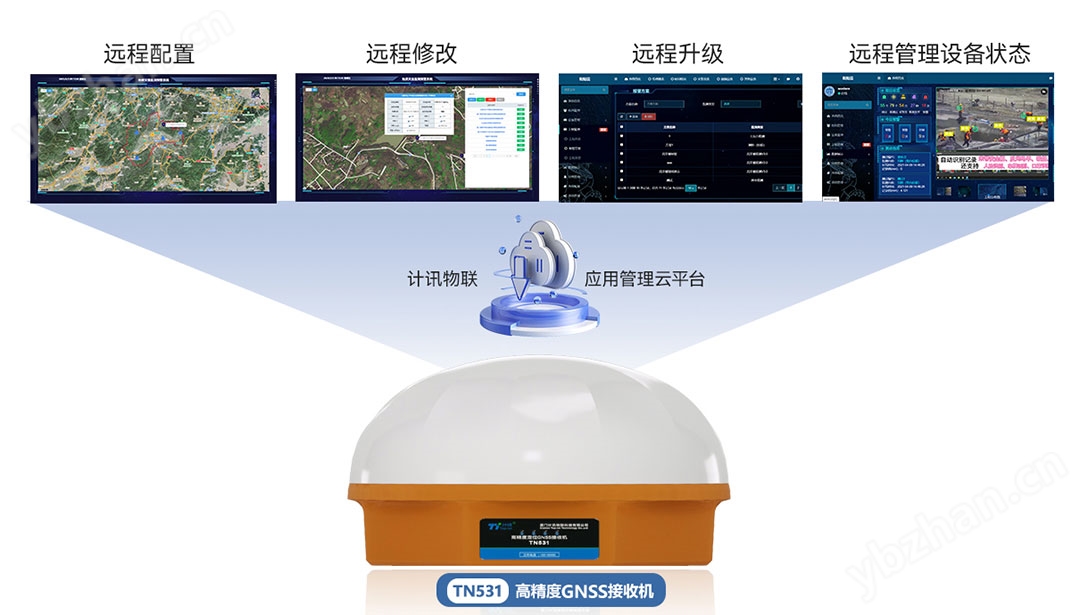

智能管理

GNSS接收機TN531通電自啟，內嵌工業級智能平臺，自動連接計訊物聯云服務。

遠程配置、修改、升級、設備狀態監控（太陽能供電狀態、信號強度）等，管理高效便捷。

惡劣環境適用

工業設計質量過硬性能穩定，防護等級IP68，抗95%冷凝，

抗高低溫、抗紫外輻射、抗高鹽霧，通過EMC以及其它各項性能測試并取得報告。

應用場景

邊坡，橋梁，大壩，尾礦，公路，地質災害，變形，沉降，等方面，

微小位移科學化、信息化、標準化、精準監測，為防災減災決策提供科學依據，提高災害預警預報能力以及應急救災快速反應能力。

分享到

技術參數

產品接口：

項目	說明
串口	2個RS232接口(1路做debug口)、1個RS485接口，內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位停止位：1、1.5、2位校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗 串口速率：110~230400bps
指示燈	具有PWR 、SYS、 ONLINE 、GPS指示燈
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	工業級端子接口，內置電源反相保護和過流/過壓保護
模擬量	預留2路模擬量輸入接口
輸出電源	1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。額定輸出電流1A）
脈沖量	預留1路脈沖量輸入，大于2V電平有效
TF卡	支持32GB大容量存儲

產品特性：

描述				說明
環境條件
工作溫度范圍：-35~+75oC				存儲溫度范圍：-45～+85oC
相對濕度范圍：95%±3%				無凝結
工作狀態				功耗
通信功耗				12V 145ma
抗干擾能力：
抗干擾類型	級別		電壓/電流波形		值
工頻磁場	3		連續正弦波		30A/m
阻尼振蕩磁場	3		連續正弦波		30A/m
脈沖磁場	3		脈沖		100A/m
輻射電磁場	3		80MHz~1000MHz連續波		10V/m
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備。
GNSS配置
衛星星座		GPS: L1 L2 ，BeiDou: B1 B2，預留B3/雙星四頻以上；兼容伽利略和格洛納斯
靜態相對定位精度		平面：±（2.5mm+110-6D）RMS；高程：±（5mm+110-6D）RMS
動態相對定位精度		平面：±（8mm+110-6D）RMS；高程：±（15mm+110-6D）RMS
數據格式		支持RTCM32原始數據及實時動態結果數據上傳
射頻天線
天線類型		內置GNSS和4G天線
GNSS天線		內置防EMC設計，可有效抑制多徑信號，提高測量精度
功能接口
數據更新率		10S （MAX：1Hz）
串口波特率		9600bps、115200bps
接口		1RS232、1RS485、1SIM卡、1PI、
數據協議
導航數據		NMEA-0183
差分?jǐn)?shù)據		RTCM3.0/3.1
網絡協議		TCP/IP、 MQTT/OSS協議
系統配置
存儲		SD硬件預留
MEMS傳感器		內置MEMS傳感器，支持閾值觸發喚醒具體邏輯見附件3：
無線通訊
通信		4G
采集間隔		0s～24h（采購人可依據實際需求在技術參數要求的范圍內設定）
上報間隔		0s～72h（采購人可依據實際需求在技術參數要求的范圍內設定）
電氣性能
供電方式		+9V~+35V DC支持過壓過流保護及欠壓預警；
防反接		支持
功耗		在采樣間隔不低于 15s 且上傳間隔不低于 15s 情況下功耗<2W
尺寸重量
尺寸		以實際尺寸為準
重量		以實際重量為準
環境指標
工作溫度		-35℃到+75℃
存儲溫度		-45℃到+85℃
三防等級		IP68
濕度		抗95%冷凝
設備可靠性
標準		MTBF時間不小于30000小時
EMC各項等級指標達3級
采用NTP技術，內置RTC
SIM/UIM卡接口內置15KV ESD保護
人機交互
指示燈×4		電源指示燈、衛星指示燈，4G指示燈，系統燈
安裝方式		標準觀測墩、現澆混凝土墩、鋼結構等
