產品簡介

一、Q641F/H/Y氣動浮動球閥產品概述Q641F/H/Y氣動浮動球閥屬于氣動類閥，無泄漏、重量輕、體積小，在實際運用中，它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用

詳細介紹

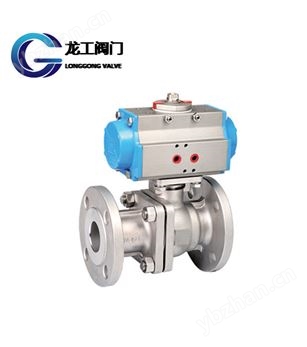

一、Q641F/H/Y氣動浮動球閥產品概述

Q641F/H/Y氣動浮動球閥屬于氣動類閥，無泄漏、重量輕、體積小，在實際運用中，它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。該閥結構簡單，使用壽命長，適用于幾乎所有介質、耐高溫、耐化學腐蝕。

龍工閥門不斷采用新材料、新技術保障Q641F/H/Y氣動浮動球閥對工況的適用性，使用壽命長等特點，我廠為用戶提供氣動球閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。

該閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可選用不同的材質。Q641F/H/Y氣動浮動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。該產品廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

二、Q641F/H/Y氣動浮動球閥主要零部件材料表

序號	零件名稱	材料名稱
序號	零件名稱	Q641F/H/Y-C	Q641F/H/Y-P	Q641F/H/Y-R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
2	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥桿	2Cr13	304	316
4	密封面	增強聚四氟乙烯、聚四氟乙烯(PTFE)、對位聚苯(PPL)、金屬堆焊鈷基
5	填料	聚四氟乙烯(PTFE)、柔性石墨
6	適用介質	水、氣、油含顆粒介質	硝酸類	醋酸類
7	適用溫度	-29~450℃

三、Q641F/H/Y氣動浮動球閥主要性能規范表

公稱壓力(MPa)		1.6	2.5	4
強度試驗		2.4MPa	3.8MPa	6.0MPa
水密封試驗		1.76MPa	2.8MPa	4.4MPa
氣密封試驗		0.4MPa-0.7MPa
執行器	型號	BAW系列、GT系列、SW系列
	氣源壓力	0.4-0.7Mpa

四、Q641F/H/Y氣動浮動球閥主要外形尺寸表

公稱壓力	公稱通徑	尺寸							執行器型號
PN(MPa)	DN(mm)	L	D	D1	D2	b	f	Z-Φd
1.6	15	108	95	65	45	14	2	4-14	GT52/GT63K
	20	117	105	75	55	14		4-14	GT63/GT63K
	25	127	115	85	65	14		4-14	GT63/GT83K
	32	140	135	100	78	16		4-18	GT83/GT83K
	40	165	145	110	85	16	3	4-18	GT83/GT110K
	50	178	160	125	100	16		4-18	GT83/GT110K
	65	190	180	145	120	18		4-18	GT110/GT127K
	80	203	195	160	135	20		8-18	GT127/GT127K
	100	305	215	180	155	20		8-18	GT127/GT160K
	125	256	245	210	185	22		8-18	GT160/GT190K
	150	394	280	240	210	24		8-23	GT190/GT210K
	200	457	335	295	265	26		12-23	GT254/BAW20S
	250	533	405	335	320	30		12-25	BAW17/BAW20S
