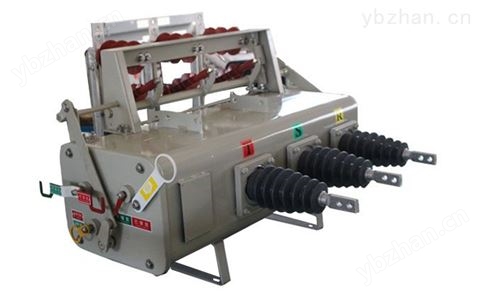

TRD-LBS/ASS線路分段/用戶分界負荷開關

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號TRD-LBS/ASS

品牌

廠商性質生產商

所在地九江市

在線詢價收藏產品

聯系方式：匡軍查看聯系方式

更新時間：2018-12-17 14:09:06瀏覽次數：604次

聯系我時，請告知來自儀表網

產品分類 品牌分類

暫無信息

江西特銳德電氣有限公司

經營模式：生產廠家

商鋪產品：100條

所在地區：江西九江市

聯系人：匡軍（客戶經理）

詢價 給他留言

產品簡介

產地	國產	機械壽命	100000次
加工定制	是	特性	其他

詳細介紹

一、產品概要：

TRD-LBS/ASS線路分段/用戶分界負荷開關是為了克服VT電壓時間方式、IT電流時間方式的缺點而設計的，采用電壓、電流、時間、計數信息方式的配網自動化負荷開關。不僅具有VT電壓時間方式、IT電流時間方式的保護功能,還克服了IT, VT方式不能同時滿足放射性線路、環網線路、中性點接地系統和中性點不接地系統運行的局限性；不僅減少了負荷開關的動作次數，而且還可迅速解除故障恢復供電。
TRD-LBS/ASS線路分段/用戶分界負荷開關采用分段器模式，適用于10kV架空配電線路和用戶分支線路，具有過電流、過電壓、欠電壓、斷線缺相、高阻抗接地故障保護功能。對閉鎖電流（900A）以內的過負荷故障或接地故障直接分閘并解除故障；對閉鎖電流（900A）以上的短路故障電流由后備保護裝置切除故障后分段器動作并分離故障區段；對缺相故障，由欠壓保護功能保護三相用戶的缺相保護及諧震等引起的過電壓保護。能迅速分離故障區段，使故障隔離在用戶分界區段內，防止因用戶故障波及整條配電線路，引起大面積停電事故發生。
配置有FTU、RS-232/RS-485通訊接口和通訊模塊，與主站通訊構成為“中心控制型”的配網自動化系統。在不需要通信和主站前提下，由開關之間VITC自動配合完成全線路保護的饋線自動化。

二、使用環境：

2.1.環境溫度 : -40 ~ 80℃
2.2.濕度條件 : 0 ~ (相對溫度)
2.3.使用海拔 : 5000m 以下
2.4.大日溫差:≤25℃
2.5.風壓不超過:700pa(相當于風速34m/s)
2.6.耐地震能力:按8度設防,地面水平加速度0.25g,垂直加速度0.125g.承受三周正鉉波/水平和垂直加速度同時作用,并考慮引出線端部套管連接導線及震蕩的影響。
2.7.安裝場所:沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。
2.8.污穢等級：III類、IV類
2.9.覆冰厚度：10mm
2.10.積雪強度：35mm
2.11.日照強度：0.1W/cm2
2.12.歷年平均雷暴日:40天

三、TRD-LBS/ASS線路分段/用戶分界負荷開關特點：

1.負荷開關結構
TRD-LBS/ASS線路分段/用戶分界負荷開關采用 SF6 氣體絕緣、SF6 氣體滅弧的方式，具有良好的絕緣和滅弧性能。分閘時觸頭開距大，斷口間無泄漏電流。VITC控制裝置發出指令，由彈簧機械操作機構操作開關合閘/分閘，分/合閘狀態由機械保持。與VT型開關的電磁線圈保持相比較，不動作時沒有電力消耗，可靠性高。與自動重合器、自動分段器或其它 FTU的配電自動化開關相配合具有很好的兼容性。
TRD-LBS/ASS線路分段/用戶分界負荷開關的電源側、負荷側各裝設有3個電壓傳感器，也裝設檢測電流的2個或3個電流互感器和檢測零序電流的零序電流互感器。
TRD-LBS/ASS線路分段/用戶分界負荷開關是依據 0 I 或V0 ,0 I 參數來判別短路故障
還是接地故障，以及主干線路還是用戶分支線路等多種故障。
TRD-LBS/ASS線路分段/用戶分界負荷開關的特點如下：
①本體內部使用絕緣及滅弧性能良好的高純度的(99.9%以上)SF6氣體，具有極短的滅弧時間(1/2周波Cycle)和良好的絕緣恢復特性，絕緣性能*。另外,負荷電流開斷時電弧的滅弧時間很短，開斷部位的觸點消耗量小，因此不須要開斷部位的保修及更換.。
②主回路的操作機構儲能合閘時，具備在0.065秒以內可以合閘的彈簧儲能操作機構，與后備保護裝置保護配合時不會有問題。
③ 零表壓(0 ㎏·f/?)下保證絕緣性能及滅弧性能；如果SF6氣體泄漏導致本體內部過載保護
相電流設定范圍 A 20A～1260A（IEC 曲線 C1～C5 選擇）
IEC 曲線時間選擇 s 0.05～1
過壓保護
電壓啟動值 % 110～185
過壓保護延時 s 1s～180s 欠壓保護
電壓啟動值 % 25～90
欠壓保護延時 s 1s～180s 計數功能次 1～3 次
儲能時間 s 5s（手動儲能 6～9s）
操作計數器次 0～9999
運行方式設定分段器方式/ 放射型方式/ 環網方式/ 混合線路
氣體壓力降到零表壓時，也能保證絕緣性能及滅弧性能。
④負荷開關的外殼是由不銹鋼（ Stainless Steel）制作，所以沒有腐蝕。操作機構及開關傳動部分裝置在本體內部。因此，沒有銹蝕不會引起操作誤動作。
⑤ 本體內置電壓傳感器和電流互感器，提供配電自動化所需要的線路電壓信息及電流信息。
⑥主回路的動觸頭采用梅花瓣型接點，開斷能力強，耐受電流大，可靠性高。

2.控制裝置
TRD-LBS/ASS控制裝置不僅可以按原有的分段器IT方式或配電開關VT方式運行，也可以按VITC 方式運行。與原有的IT方式或 VT方式相比具有*的兼容性和適用性，是*的基礎型配網自動化設備。TRD-LBS/ASS控制裝置的特點如下：

2.1.控制箱由不銹鋼( Stainless Steel)制作表面噴涂處理，無銹蝕. 而且內部采用隔熱板及加熱裝置，因此嚴寒的環境下也可以使用。

2.2. 具有充電回路；利用外部 AC220V為充電電源。如暫時沒有外部電源也可以用蓄電池實現合/分閘和控制器操作開關所有功能。另外,在外部電源長時間無電的情況下,為保護蓄電池，設置了防過放電回路。FTU采用無電壓觸點的結構設計,將開關及控制器的各種在線狀態信息提供給配電自動化系統?？刂蒲b置有4種工作方式選擇，適應于各種配網供電方式，各個安裝位置和各種接地系統?？筛鶕?jù)線路上的安裝位置、線路的供電方式選擇適合的運行方式。較過去的分段器、用戶分界開關、VT配電開關等只適用于單一的供電線路和接地系統相比較，具有較強的靈活性和適用性。
控制裝置具有以下功能：
- 分段器功能
- 過負荷分界隔離功能
- 接地保護功能
- 斷線、高阻抗接地保護功能
- 過壓、欠壓保護功能
- 放射性常閉功能
- 環網常閉功能- 環網常開功能
