多通道時間間隔計數器原理及應用場景介紹

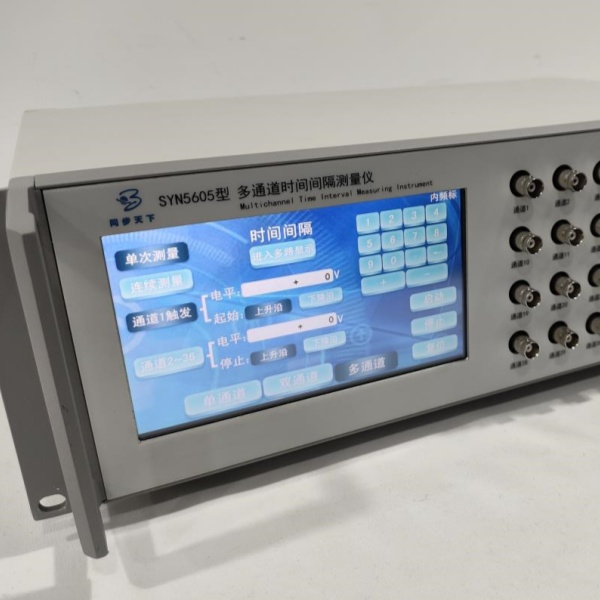

SYN5605型多通道時間間隔計數器作為電子測量領域的高精度儀器，核心是對多路脈沖信號的時間參數開展精準測量與數據處理，適配多信號同步測試場景，其功能圍繞測量、數據處理、拓展適配等方面展開，具體如下：多路信號并行測量。

靈活選路時差測量：可同時接入36甚至更多路被測脈沖信號，用戶能自由選取任意2路或多路信號進行時間間隔（時差）測量。比如在36通道設備中，可將1路作為起始信號，其余35路作為結束信號，同時獲取起始信號與另外35路信號間的時差數據，且各通道測量相互獨立，不會產生干擾。

多參數同步采集：除核心的時間間隔外，部分設備還可同步測量各通道輸入脈沖的脈寬、頻率等關聯參數。像對8路雷達回波脈沖信號測量時，既能測不同回波間的時差，也能分別記錄每路脈沖自身的持續時間和重復頻率。

高精度時間參數解析

該類計數器普遍采用“粗計數+細測量"的組合方式保障精度，粗計數通過對參考時鐘脈沖直接計數獲取時間間隔粗值，擴大測量量程；細測量多采用抽頭延遲線法等技術，捕捉粗計數無法覆蓋的微小時間差。例如SYN5605型多通道時間間隔計數器，分辨率到5ns，可精準捕捉納秒級甚至皮秒級的信號時間差異，滿足高頻電子設備、光通信等場景的高精度需求。

數據處理與存儲管理

實時數據處理：測量數據會被快速傳輸至內部處理器（如FPGA、MCU），完成誤差校正、數據換算等操作。部分設備會對各通道的系統誤差進行標定和補償，減少環境干擾、電路噪聲帶來的測量偏差，隨后輸出準確的時間參數結果。

靈活控制與交互適配

多樣控制模式：SYN5605型多通道時間間隔計數器可實現單次測量、連續測量等多種模式切換，適配不同測試流程。比如定時測量可設定每隔固定時間啟動一次多通道同步測量，適配長時間連續監測場景。

上位機交互與接口適配：配備網口、串口等接口，能將測量數據實時上報給上位機軟件，用戶可通過上位機遠程查看、分析任意通道的測量數據，還能對計數器下發參數配置、測量啟動/停止等指令。此外，部分設備支持接入外部時鐘信號，也可使用內置頻率源，進一步提升與不同測試系統的兼容性。

應用場景

電子測試與測量：SYN5605型多通道時間間隔計數器可驗證多路芯片時鐘信號的同步性，測量射頻模塊、高速接口的信號延遲，校準多通道示波器的時間基準。

光通信與光子學：檢測光纖通信系統中多路光信號的傳輸延遲差，測量激光脈沖的時間間隔，適配量子通信的多通道同步控制。

航空航天與國防：航天器多路傳感器（陀螺、加速度計）的時間同步標定，雷達/聲吶系統多目標信號的到達時間測量，武裝系統多路觸發信號的時序驗證。

科研實驗：粒子物理實驗中多路探測器的信號時間關聯分析，生物醫學領域多通道電生理信號（腦電、心電）的時間同步記錄，聲學實驗的多麥克風聲程差測量。

工業自動化：多軸運動控制系統的同步誤差檢測，高速生產線多路傳感器的觸發時序校準，半導體制造中光刻設備的多光束同步控制。
