材質	鈦合金,鑄銅,鑄鐵,鑄鋼,陶瓷,石墨,鋁合金,襯氟,不銹鋼,碳鋼,其他	產地	進口
工作壓力	1.6～6.4MpaMpa	公稱直徑	DN20～DN200mm
加工定制	是	結構形式	彈簧薄膜式
連接形式	法蘭	零部件及配件	閥體
流動方向	單向	密封材料	橡膠
密封形式	軟密封型	驅動方式	氣動
適用介質	氣體,液體,氣固,液固,其他,熱水,冷水,污水	適用領域	船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業
通道位置	直通式	外形	中型
溫度范圍	中溫	壓力環境	常壓
用途	截止,調節,止回,換向,疏水,安全,流量控制,放料,節流,排氣,調壓,進水,放水,鎖閉,溫控,溢流,平衡,呼吸,泄壓,排空,風量調節,補水,減壓閥,排污,儀表,其他	執行質量標準	美標

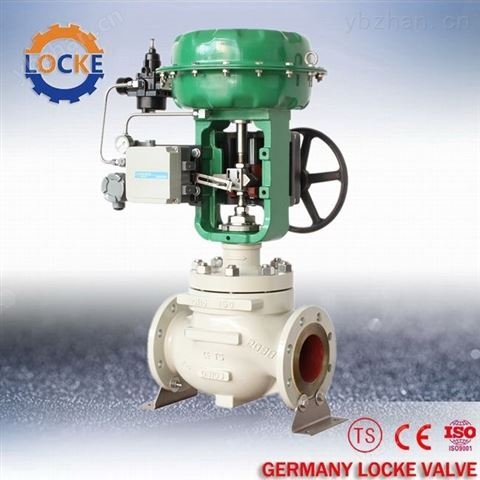

德國《LOCKE》洛克進口氣動小型套筒單座調節閥是一種高性能的單座調節閥，采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫Y(jié)構，這一改進大大提高了套筒閥的泄漏等級。閥芯利用壓力平衡式結構，啟閉力小。通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、進口氣動小型套筒單座調節閥優選德國洛克

詳細介紹

進口氣動小型套筒單座調節閥

產品名稱	進口氣動小型套筒單座調節閥	產品型號	LOCKE
產品品牌	德國《LOCKE》洛克	產品包裝	木箱
驅動方式	氣動	公稱通徑	DN20～DN200
連接方式	法蘭、螺紋、焊接	公稱壓力	1.6～6.4Mpa ≤1000PSI
結構形式	直通式	適用溫度	-196℃～566℃
閥體材質	鑄鋼、不銹鋼	制造標準	德國洛克原廠標準
適用介質	氣體、液體及蒸汽等。
應用場合	電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。
產品報價	面議，電議
產品產地	德國
生產廠家	德國洛克閥門*集團
代理	英克閥門制造廈門有限公司（中國總代理商及廈門辦事處）

一、進口氣動小型套筒單座調節閥描述：

德國《LOCKE》洛克進口氣動小型套筒單座調節閥是一種高性能的單座調節閥，采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫Y(jié)構，這一改進大大提高了套筒閥的泄漏等級。閥芯利用壓力平衡式結構，啟閉力小。通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力小。

二、進口氣動小型套筒單座調節閥性能特點：

· 頂導向單座調節閥，結構緊湊，部件少、易維修。

· 金屬閥芯適合多種工作場合，達Ⅳ級泄漏標準，LPQT型軟密封結構閥芯Ⅵ級泄漏標準。

· 閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

· 可調范圍大，固有可調比為50。

· 執行機構采用多彈簧結構，高度減少30％、重量減輕30％。

· 波紋管密封型調節閥，對移動的閥桿形成*的密封，堵絕流體外漏。

· 調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

三、進口氣動小型套筒單座調節閥技術參數及性能：

公稱通徑DN(mm) （閥芯直徑dN）				20				25	32	40	50	65	80	100	125	150	200
				(10)	(12)	(15)	(20)
額定流量系數Kv	直線			1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比			1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)				16					25			40			60
膜片有效面積Ae(cm2)				280					400			600			1000
信號范圍Pr(kPa)				20～100、40～200
氣源壓力Ps(MPa)				0.14～0.4
固有流量特性				直線、等百分比
固有可調比				50
允許泄漏量				硬閥座：Ⅳ(10-4閥額定容量) 軟閥座：Ⅵ級
公稱壓力PN(MPa)				1.0、1.6、4.0、6.4
工作溫度t (℃)		常溫型		-20～200、-40～250、-60～250
		散熱型		-40～450、-60～450
		高溫型		450～560
		低溫型		-60～-100、-100～-200、-200～-250
執行機構
型式			LOCKE多彈簧薄膜執行機構
膜片材料			乙丙橡膠夾尼龍布、橡膠夾尼龍布
彈簧范圍			20～100、80～240kPa
供氣壓力			140～400kPa
氣源接口			Rc14
環境溫度			-30～+70℃
注：該閥也可配用LOCKE5或LOCKE6和LLVP型執行機構
閥作用型式			氣—關式或氣—開式
附件			定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量			金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
			軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回差			帶定位器：小于全行程的1%
			不帶定位器：小于全行程的3%
基本誤差			帶定位器：小于全行程的±1%
			不帶定位器：小于全行程的±5%
可調范圍			50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
注：采用標準的V型聚四氟乙烯填料時

公稱通徑DN(mm)			20				25	32	40	50	65	80	100	125	150	200
（閥芯直徑dN）			-10	-12	-15	-20
額定流量	直線		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
系數Kv	等百分比		1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L(mm)			16					25			40			60
膜片有效面積Ae(cm2)			280					400			600			1000
信號范圍Pr(kPa)			20～100、40～200
氣源壓力Ps(MPa)			0.14～0.4
固有流量特性			直線、等百分比
固有可調比			50
允許泄漏量			硬閥座：Ⅳ(10-4閥額定容量) 軟閥座：Ⅵ級
公稱壓力PN(MPa)			1.0、1.6、4.0、6.4
工作溫度t (℃)			-20～200、-40～250、-60～250
			-40～450、-60～450
			450～560
			-60～-100、-100～-200、-200～-250
執行機構
型式		LOCKE多彈簧薄膜執行機構
膜片材料		乙丙橡膠夾尼龍布、橡膠夾尼龍布
彈簧范圍		20～100、80～240kPa
供氣壓力		140～400kPa
氣源接口		Rc14
環境溫度		-30～+70℃
注：該閥也可配用LOCKE5或LOCKE6和LLVP型執行機構
閥作用型式			氣—關式或氣—開式
附件			定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量			金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
			軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回差			帶定位器：小于全行程的1%
			不帶定位器：小于全行程的3%
基本誤差			帶定位器：小于全行程的±1%
			不帶定位器：小于全行程的±5%
可調范圍			50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
注：采用標準的V型聚四氟乙烯填料時

進口氣動小型套筒單座調節閥優選德國洛克

技術參數和性能

閥體型式：直通單座套筒式鑄造球型閥

公稱通徑：20～200mm

公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接連接：嵌接焊SW.

材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：單座套筒式柱塞型閥芯

流量特性：等百分比特性（%）和線性特性（L）參考以下流量圖

套筒形式：分離式套筒

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：LOCKE系列多彈簧薄膜執行機構

膜片材料：乙丙橡膠夾尼龍布、橡膠夾尼龍布

彈簧范圍：20～100、80～240kPa

供氣壓力：140～400kPa

氣源接口：Rc1/4"

環境溫度：-30～+70℃

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

回差：帶定位器：小于全行程的1%，

不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本誤差：帶定位器：小于全行程的±1%，

不帶定位器：小于全行程的±5%帶

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（Cv≥0.25）或30：1（CV≤0.16）

進口氣動小型套筒單座調節閥優選德國洛克
