變壓器局放故障早期預警系統 高溫耐受 長期穩定 異常智能告警 歷史數據追溯 立歐測控

（LE-PDS-ZB）

系統描述

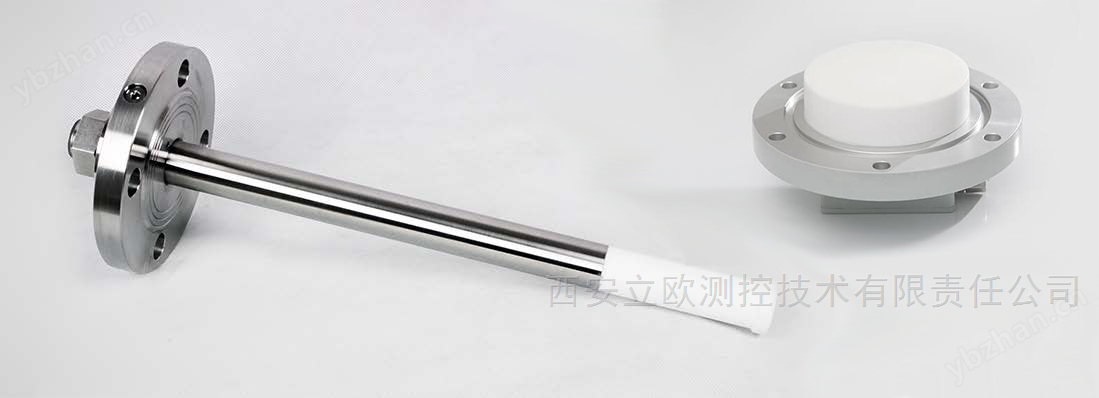

LE-PDS-ZB由在線監測IED主機、UHF傳感器、專家分析軟件構成，監測IED主機分為2U插箱式結構和戶外掛箱式結構，前者可根據需要安裝在室內或室外的匯控柜中，后者可采用掛式機柜進行獨立安裝，并滿足防水防塵要求。局部放電信號接收器（UHF特高頻傳感器）采用內置式安裝方式，安裝位置為變壓器的泄油閥位置，不會對變壓器的本體造成影響，也可通過外置式傳感器進行局放信號的監測，外置式傳感器可安裝在變壓器上下部的密封墊位置。

變壓器局放故障早期預警系統通過UHF特高頻傳感器實時采集變壓器內部局部放電激發出的300MHz ~ 1500MHz的電磁波信號，通過檢波降頻電路，高速采樣電路，數據處理緩存電路，采集達到觸發條件的局放脈沖信號的幅值（Q）、相位(Φ)、頻次(N)、周波序列等特征量，并生成事件文件，上傳到上位機專家診斷系統進行事件圖譜建立和監測設備絕緣狀態分析。

產品特點

●一站式在線監測解決方案避免了代價高昂的變壓器故障出現的可能延長了變壓器設備的壽命周期，

●提前的準確變壓器故障監測確保了操作的穩定性，減少供電中斷?？缮蓽?zhǔn)確度高的變壓器健康狀態報告，降低了變壓器的維護成本，能夠同時監控多臺變壓器，提高了投資回報率。

?安全可靠

綜合監測裝置的接入不影響變壓器的完整性和正常運行，能準確可靠地連續或周期性監測、記錄 被監測設備的狀態參數及特征信息，并反映設備狀態，靈活高效:綜合監測裝置的配置根據被監測設備的運行狀況、風險等級靈活選擇傳感單元，可對重點部位實 現精準、全面的狀態監測及評估。

?標準統一

綜合監測裝置以變壓器為監測對象，建立統一的狀態監測、分析、診斷、預警系統及通信標準。

系統架構

在泄油閥位置安裝的內置傳感器及安裝原理示意圖

產品功能

1.實時監測:系統能夠?qū)崟r監測變壓器內部的局部放電信號，及時發現變壓器存在的問題，避免因局部放電引起的設備破損和電力系統的故障

2.數據分析與處理:對變壓器的局部放電信號進行分析和處理，提取出變壓器的運行狀態和健康狀況的評估指標，為變壓器的安全運行和維護提供可靠的依據

3.自動化監測與預警:系統具有自動化的特點，能夠自動監測和預警，減少了操作人員的工作量和人力成本。

4.遠程監控:運維人員可以通過遠程監控功能實時查看變壓器的運行狀態和監測數據，從而有效提高工作效率。

5.數據存儲與備份:系統具備大容量數據存儲能力，并支持?jǐn)?shù)據備份，以便于長期保存監測數據，供后續分析和研究。

6.圖形化顯示:系統能夠以圖譜形式將數據直觀地顯示出來，例如以三維PRPD圖譜、PRPS圖諧等形式，幫助運維人員更直觀地理解變壓器的運行狀態。

7.歷史數據查詢:系統允許用戶查詢歷史數據，這對于分析變壓器的歷史運行狀態和趨勢非常有用。

8.報警功能:當監測到異常放電信號時，系統自動發出預警或報警信號，提醒運維人員及時處理

技術參數

現場應用案例
