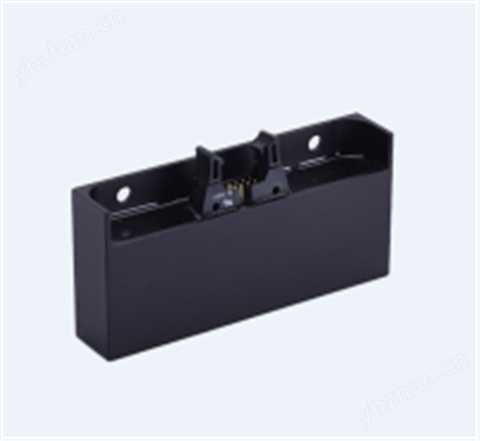

MGS-2433-H8 AGV磁導航傳感器
一：概述：
我公司自行開發研制的MGS-H8是一種用于磁道導航式無人駕駛的AGV小車的磁導向傳感器（又稱磁導航傳感器）。傳感器安裝在無人駕駛的AGV小車上，傳感器與導向磁條相距5-30mm，小車在運行過程中，如小車與軌道發生偏移，傳感器內置的8位開關會有1位或多位的狀態會發生改變，系統會根據傳感器開關狀態組合代碼的不同發出各種指令，使小車能正確地沿著軌道行駛；8位開關均以NPN集電極開路的方式輸出，用戶可根據需要用某個開關控制工作電流小于100毫安的負載。
二：MGS-H8磁導航傳感器主要參數：
項目 | 參數 | 備注 |
規格/型號 | MGS-H—S-20-C10 | |
產品代碼 | MGS-H8 | |
主體材質 | 鋁合金 | |
電源電壓 | 9-24VDC | |
負載電流 | 100ｍＡ ( max) | |
輸出信道 | 8路 | |
輸出類型 | 開關量 | |
感應距離 | 5-30mm | |
測量偏移范圍 | ±60mm | |
輸出方式 | NPN集電極開路輸出 | |
信號幅度 | VOL≤0.6V | VCC=12V |
VOH≥11V | ||
保護類型 | 短路保護、極性保護 | |
絕緣電阻 | 50MΩ (min) | |
電氣連接 | 10PIN簡牛連接器 | 符合MIL-C-83503標準插座 |
抗拉強度 | 5kg | 插座與殼體間 |
使用壽命 | 3年 | |
環境溫度 | 0—75℃ | |
濕度 | 90% max | |
機械振動 | 7g | ｆ=20—400Hz,每個方向 |
機械沖擊 | 10g/8ms | 1000次，每個方向 |
防護等級 | IP65 | |
ESD保護 | 4.5KV | |
電場干擾 | 200V/m | |
安裝使用 | 適配磁條 | 50×1.2，距磁條中心線30mm高處場強不小于6Gs |
安裝方向 | 傳感器中心線與磁條中心線對齊 | |
應用領域 | 自動導引車AGV | |
無軌移動貨架、物流揀選等行業 | ||
自動手推車AGC |
