兆歐表大多采用手搖發電機供電，故又稱搖表。它的刻度是以兆歐(MΩ)為單位的。它是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。


　　主要特點


　?、俦聿恍枞肆ψ鞴?，由自帶充電電池供電，量程可自動轉換，一目了然的面板操作


　　LDC顯示，使得測量十分方便和迅速


　　②測試阻值量程寬，重量輕


　?、圯敵龉β蚀?、帶載能力強，抗*力強


　　技術參數


　　1.使用條件


　　環境溫度：0℃~ 45℃


　　相對濕度：≤85%RH


　　2.輸出電壓等級、測量范圍、分辨率、誤差以及電壓帶載能力及短路電流


　　輸出電壓等級500V,1000V,2000V,2500V


　　測量范圍：0～19999MΩ


　　相對誤差：≤±4%±1d


　　分辨率：0.01 MΩ，0.1 MΩ，1.0 MΩ,10.0 MΩ


　　電壓負載：2500V/20 MΩ


　　電壓跌落約：10%


　　短路電流：>1.6mA


　　3.電源適用范圍及功率損耗


　　直流：7-9V(6節5#可充電電池)外接交流220V電源進行充電。


　　功耗：靜態功耗≤160mW；大功率≤2.5W


　　兆歐表使用方法


　　1.測量前，應將兆歐表保持水平的位置，左手按住表身，右手搖動兆歐表搖柄，轉速約為120r/min，指針應指向無窮大(∞)，否則說明兆歐表有故障。


　　2.測量前，應切斷被測電器及回路的電源，并對相關元件進行臨時接地放電，以保證人身與兆歐表的安全和測量結果準確。


　　3.測量時必須正確接線。兆歐表共有3個接線端(L、E、G)。測量回路對地電阻時，L端與回路的裸露導體連接，E端連接接地線或金屬外殼；測量回路的絕緣電阻時，回路的首端與尾端分別與L、E連接；測量電纜的絕緣電阻時，為防止電纜表面泄漏電流對測量精度產生影響，應將電纜的屏蔽層接至G端。


　　4.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。


　　5.搖動兆歐表時，不能用手接觸兆歐表的接線柱和被測回路，以防觸電。


　　6.搖動兆歐表后，各接線柱之間不能短接，以免損壞。

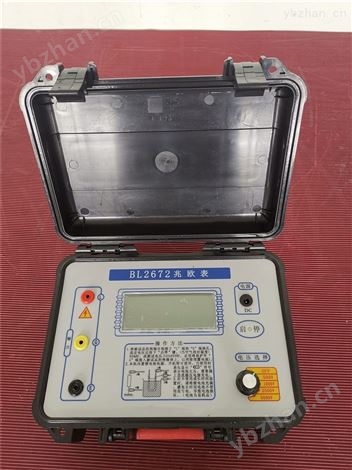

　　兆歐表五級承裝修試施工機具 兆歐表五級承裝修試施工機具
