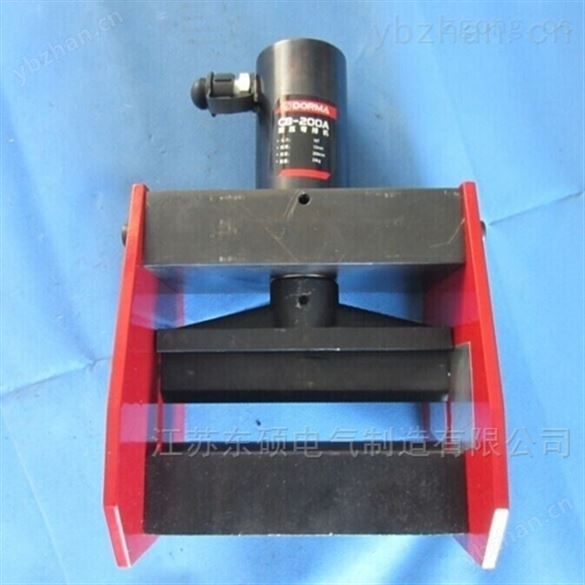

電力五級資質工具-液壓彎排機母線加工機

技術參數

之平立彎?rùn)C(jī)系列-技術參數 型號 GF-10A GF-10A GF-12A GF-12A zui大工作壓力 44Mpa 59Mpa zui大工作行程 250mm 320mm 彎排寬度 40、50、60、80、100mm 40、50、60、80、100、125mm 彎排厚度 4、5、6、8、10mm 4、5、6、8、10、12mm 彎排半徑 2.5倍排寬 彎排角度 90°≤ a ≤ 180

產品結構：

由手動泵（電動泵)(16)，，快速接頭(2)， 工作缸(1)，方檔塊(3) ，上花板(4)，下花板(5)，輥柱(6)，R模板(7)，夾板模頭(8)，直角模頭(9)，聯桿板(10)，銷子 (11)，小車(12)，高壓輸油管(13)等組成。

產品用途：

主要適用于*，變電所以及廣大電力行按裝電力線路的鋁排或銅排的彎制和修理

性能特點：

1.zui大工作壓力：630Mpa 2.zui大行程:200mm.
3.彎排范圍:銅鋁排寬度40.50.60.80.100.120mm.厚度:4mm-12mm之間.
4彎曲角度:D>90度 任意角 5.彎曲半徑:R=排寬X2.5
6.用油品種16#液壓油 7.油量:600毫升
8.總重量:82公斤 9.彎曲參數如表所列:

電力五級資質工具-液壓彎排機母線加工機功能說明：

是母線折彎作業的工具.分為平彎和立彎兩種功能.選擇不同的動力來源,可形成手動形式或電動形式.
