YBL-III型氧化鋅避雷器阻性電流測試儀
廣泛應用于氧化鋅避雷器的在線監測（帶電測試）和實驗室（停電檢修）測試。滿足中華人民共和國電力行業標準《DL474.5-92現場絕緣試驗實施導則—避雷器試驗》的技術要術。
一、概述YBL-III型氧化鋅避雷器阻性電流測試儀
YBL-III氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器各項相關電氣參數的儀器，廣泛應用于氧化鋅避雷器的在線監測（帶電測試）和實驗室（停電檢修）測試。滿足中華人民共和國電力行業標準《DL474.5-92現場絕緣試驗實施導則—避雷器試驗》的技術要術。
本儀器采用微電腦采樣、控制技術，可測量氧化鋅避雷器工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等;并顯示電壓、電流的波形;打印測試結果。
本儀器采用大屏幕液晶顯示，漢字菜單提示操作，可提供現場的接線顯示,使人機交換功能更強。本儀器具有接線簡單、測量精度高、可靠性強等特點。

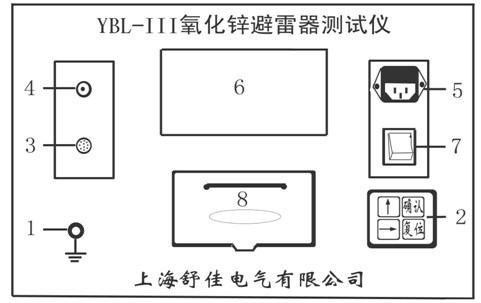

二、儀器面板結構圖YBL-III型氧化鋅避雷器阻性電流測試儀
1、安全接地端；2、操作鍵盤；3、電壓信號輸入端；4、電流信號輸入端；5、電源插座；6、大屏幕液晶；7、電源開關；8、TPμρ40微型打印機；
三、主要技術指標
1、測量參數及范圍
全電流（峰值）：0～20mA
三次諧波電流：0～20mA
阻性電流（峰值）：0～20mA
阻性電流峰值：0～20mA
容性電流（峰值）：0～20mA
顯示電壓及全電流波形
避雷器功耗：0～8W
2、測量誤差：
試驗電壓：±5%
全電流：±2%
阻性電流：±5%
容性電流：±5% 避雷器功耗：±5
3、輸入信號：
電壓信號（PT的低壓測）：AC 5～200V
電流信號：AC 0～20mA
4、工作電源：AC 220V±10% 50Hz
四、使用方法

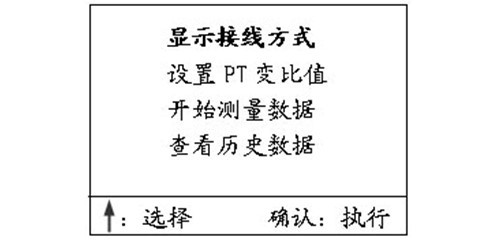

1、將儀器的接地端可靠接地,接通電源，打開電源開關顯示屏顯示為：
點擊“確認”鍵屏幕進入顯示接線方式

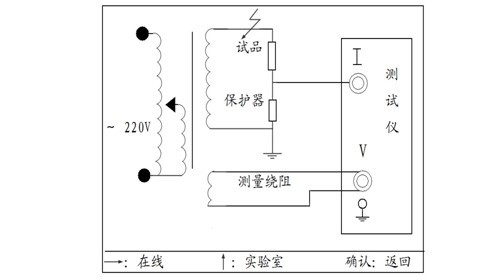

實驗室接線圖
本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量?jī)x表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與儀器的地聯接。交流電流信號輸入端接保護器上端。

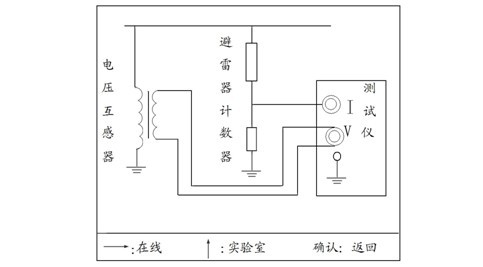

點擊“→”屏幕顯示在線接線圖（帶電測試）
在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器上端，儀器的接地端接至計數器的下端并與地相聯。
根據現場的要求，參照上述接線方式正確聯線。

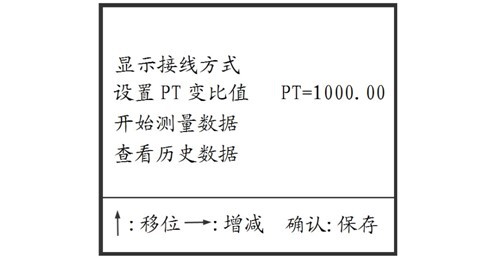

2、連接電流信號、電壓信號線，移動光標至設置PT變比值，點擊“確認”，屏幕進入設置面
按實際變比值正確輸入變比,輸入方法:按“→”鍵移動光標至所需修改處，再按“↑”鍵增減，改變數值大小。按“確認”鍵至屏幕提示變比值是否正確，當按“↑”即否時，屏幕返回到重新置PT變比值，如果檢查一切無誤則按“確定”鍵進入是否測量狀態。
*注意變比值的正確算法：
試驗變壓器變比的確定方法：這里的變比應為高壓繞組與測量?jī)x表繞組的匝數比或電壓比。例如交流輸出額定電壓為50kV的試驗變壓器，一般測量?jī)x表繞組的額定電壓為100V，所以變比為50kV /100V=500。在線變比的確定方法：以110kV避雷器為例，其變比為（110kV/√3）/（100V/√3）=1100。
3、按“確認”鍵。
此時儀器屏幕提示的電壓為當前工作的電壓、全電流、阻性電流峰值，如在實驗室，則通過PT調節電壓至所需電壓。

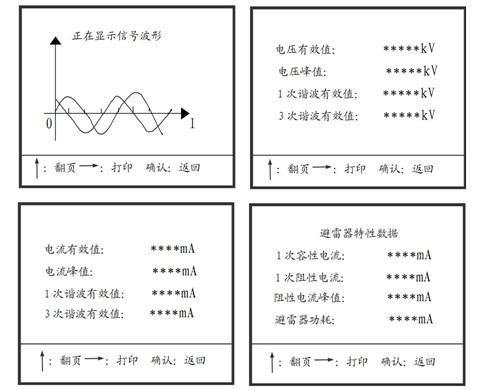

再長按“確認”鍵至“開始測量”，測量完成后屏幕顯示如下列圖所示：（用“↑”鍵翻頁）。
如在實驗室，測量完成后（屏幕上顯示為信號波形）降壓。
4、打印輸出
如需打印測試結果，按屏幕提示操作，為了方便用戶對測試數據進行分析、保存，儀器將前20次的試驗數據進行存儲，任由用戶選擇打印。（測量完畢后，儀器將自動對數據進行儲存，當前所測數據儲存為歷史數據中次數據。歷史數據中原數據變更為第二次數據，依次類推。歷史數據中第二十次數據則自動清除。）
五、注意事項：
1、從PT處或試驗變壓器測量端取參考電壓時，應仔細檢查接線以避免PT二次或試驗電壓短路。
2、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
六、儀器裝箱清單
1、主機 一臺
2、電壓信號取樣線 一根
3、電流信號取樣線 一根
4、電源線 一根
5、保險管 二只
6、保護器 一只
7、使用說明書 一份
