產品簡介

安裝結構型式	嵌裝式	測量范圍	160MPa
公稱直徑	100mm	環境溫度	70℃
精度等級	1.6	適用領域	石油,化工,冶金,電力,供水,熱力管網,油氣傳輸,車輛維修,其他
外形尺寸	100mm

嵌裝不銹鋼壓力表利用安裝邊嵌裝在控制設備面板，操作工人可以隨時觀察壓力的變化。測量元件采用耐腐蝕不銹鋼材料制作，可以用來測量有一定腐蝕性介質的壓力，嵌裝不銹鋼壓力表量程廣，品種型號多，耐溫及耐腐蝕特性優良，接頭螺紋規格齊全，安裝結構形式多樣，可以滿足不同測壓系統需求。嵌裝不銹鋼壓力表型號，嵌裝不銹鋼壓力表型號廠家

詳細介紹

嵌裝不銹鋼壓力表型號，嵌裝不銹鋼壓力表型號廠家

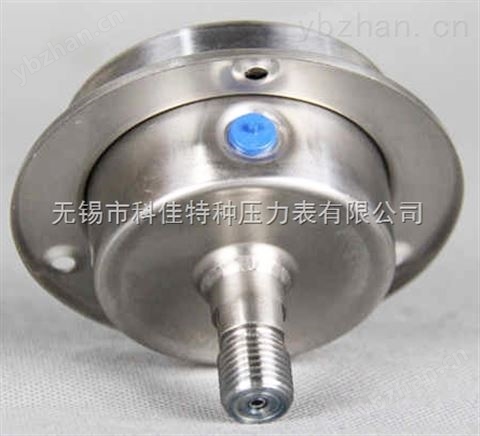

嵌裝不銹鋼壓力表Y-60B/ZQ Y75B/ZQ Y100B/ZQ Y150B/ZQ

廠家專業生產高精度等級嵌裝不銹鋼壓力表系列，嵌裝不銹鋼壓力表量程廣，品種型號多，耐溫及耐腐蝕特性優良，接頭螺紋規格齊全，安裝結構形式多樣，可以滿足不同測壓系統需求。嵌裝不銹鋼壓力表的型號、量程、精度等級、規格、安裝方式詳細介紹如下。

嵌裝不銹鋼壓力表利用安裝邊嵌裝在控制設備面板，操作工人可以隨時觀察壓力的變化。測量元件采用耐腐蝕不銹鋼材料制作，可以用來測量有一定腐蝕性介質的壓力，由于采用耐震結構，適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰穩定。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對不銹鋼無腐蝕性介質的壓力。

嵌裝不銹鋼壓力表技術參數：

型號	Y-40B	Y-50B	Y -60B	Y-75B	Y -100B	Y-150B
公稱直徑	￠40	￠50	￠60	￠75	￠100	￠150
接頭螺紋	M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)	2.5				1.6
測量范圍(Mpa)	-0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4；
	0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)	-40℃~70℃
結構形式	軸向帶前邊（ZQ）卡箍安裝（U）
抗震等級	V．H．3
執行標準	GB/T1226-2001
防護等級	IP54
表殼材質	304SS
接頭材質	304SS；316；316L

嵌裝不銹鋼壓力表安裝型式及安裝尺寸：

型號	結構形式	外形尺寸 mm
型號	結構形式	A	B	C	D	d	D1	d₀	G	M
Y-50ZQB	軸向帶前邊	29	24	0	50	60	68	3.4	16	G1/4
Y-60ZQB	軸向帶前邊	30	32	0	60	75	85	3.4	19	14X1.5
Y-75ZQB	軸向帶前邊	24	30	10	75	90	102	5.5	15	G3/8
Y-100ZQB	軸向帶前邊	43	45	34	100	118	118	5.5	25	20X1.5
Y-150ZQB	軸向帶前邊	51	47	55	150	165	182	5.5	25	20X1.5
		A	B	C	D	K	F	H	h	M
Y-50UB	卡箍安裝	29	24	0	50	35	55	32	20	G1/4
Y-60UB	卡箍安裝	30	32	0	60	46	67	36	20	14X1.5
Y-75UB	卡箍安裝	24	30	10	75	62	82	35	25	G3/8
Y-100UB	卡箍安裝	43	45	34	100	69	109	44	38	20X1.5
Y-150UB	卡箍安裝	51	47	55	150	107	160	45	40	20X1.5
注：連接螺紋可按要求訂貨
