PV520A-S超聲元件阻抗分析儀是由清華大學自動化系和聲學所共同研制開發的。測試如下以及十多個參數：諧振頻率 Fs 、大電導 Gmax 、帶F2-F1 、反諧振頻率 Fp 、品質因數 Qm 、自由電容 CT 、動態電阻 R1 、動態電感L1 、動態電容 C1 、靜態電容 C0 、有效機電耦合系數 Keff 。用于壓電超聲器件和設備的檢測綜合性解決方案.也是目前高校和生產單位的重要檢測儀

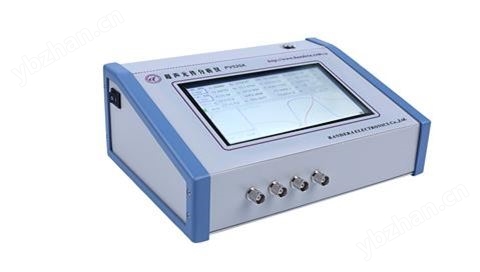

PV520A-S超聲元件阻抗分析儀|阻抗分析儀
關鍵詞：壓電陶瓷，阻抗，超聲，品質因數
PV520A-S超聲元件阻抗分析儀是由清華大學自動化系和聲學所共同研制開發的。測試如下以及十多個參數：諧振頻率 Fs 、大電導 Gmax 、帶F2-F1 、反諧振頻率 Fp 、品質因數 Qm 、自由電容 CT 、動態電阻 R1 、動態電感L1 、動態電容 C1 、靜態電容 C0 、有效機電耦合系數 Keff 。用于壓電超聲器件和設備的檢測綜合性解決方案.也是目前高校和生產單位的重要檢測儀器。
應用范圍：
介電質材料 塑膠、陶瓷、印刷電路板的電容率和損耗正切評估
被動元件 電容器、電感器、電阻器、變壓器、陶瓷諧振器
半導體元件 變?nèi)荻O體之 cv 特性分析、二極體
其他元件 電路板上的元件阻抗評估
超聲波換能器、超聲波變幅桿、超聲波模具（工具頭)、壓電陶瓷、換能器、超聲清洗機、超聲塑焊機、水聲、磁致伸縮材料、超聲粉碎機、超聲霧化、倒車?yán)走_(dá)、超聲測距、超聲乳化、超聲除垢、超聲馬達，以及其他用到壓電和超聲的器件和設備。
二、功能介紹
1. 尺寸僅有 24cm*14cm*(前 5cm 后 10cm)，重量僅有 1.95 千克。
2. 超大觸摸屏，無需物理按鍵，一次顯示全部參數和圖形，更直觀。
3. 超快測試速度，一次測試 1000 點僅需 5 秒。
4. 也可以連接電腦使用，且軟件與 PV70A/80A 兼容。
5. 測試頻率可達 5MHz。
三、產品特點:
(1)自動跟頻:設備一旦完成初始設置后,就可以連續作業而無需對發生器進行調節。
(2)自動振幅控制:換能器工作過程中負載發生變化時,能自動調整驅動特性,確保超聲波工具頭得到穩定的振幅。
(3)系統保護:系統在不適宜的操作環境下工作時,發生器將停止工作并報警顯示,保護設備不受損壞。(4)振幅調節:振幅可在工作過程中瞬間增加或減少。
(5)自動搜頻:可以自動測定工具頭的工作頻率并儲存。
四、主要技術參數
規格 性能 | PV520A-S | PV520A-T | PV520A-V
|
產品特點 | 便攜式，全屏觸摸屏，7.8寸屏 | ||
尺寸 | 長24cm，寬19cm，前高5cm、后高10cm | ||
頻率范圍 | 1KHz~1MHz | 1KHz~3MHz | 1KHz~5MHz |
測量指標 | 所有參數、圖形 | ||
基本精度 | < 0.1% | ||
測量速度 | 5秒/件（1000點掃描） | ||
頻率精度 | ±10ppm | ||
相位分辨率 | 0.15度 | ||
環境溫度 | 10～40攝氏度 | ||
阻抗范圍 | 1Ω～1MΩ | ||
頻率步進 | 0.1Hz～任意 | ||
供電 | AC100V～AC250V，50～60Hz, 30W | ||
D33測量 | 0-2000PC/N | ||
