更新時間：2020-10-17 產品型號：L型描述：L型三通絲扣球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換。適宜做開關、切斷閥使用，公稱壓力有1.6MPa～50.0MPa，密封面材料廣泛使用各種塑料，密封性好，能實現*密封。

詳細介紹

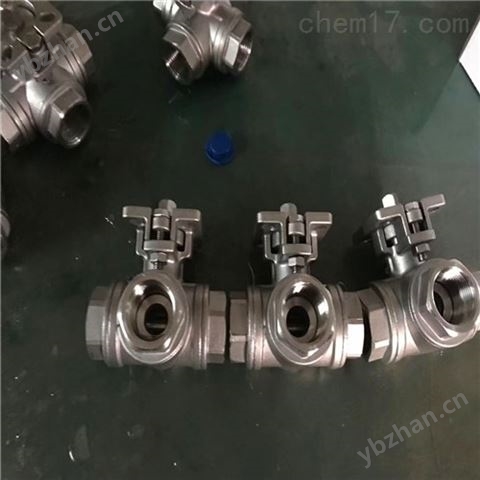

L型三通絲扣球閥產品說明

三通內螺紋球閥閥體有：304、316等不銹鋼制造。是由我廠硅溶膠精密鑄造，引進 國外新的加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。三通內螺紋球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換。適宜做開關、切斷閥使用，公稱壓力有1.6MPa～50.0MPa，密封面材料廣泛使用各種塑料，密封性好，能實現*密封。

【工作原理】：
三通內螺紋球閥是一種能對介質流向進行切換以及對介質進行分流或混合的閥門，分為L(zhǎng)型和T型，L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。T型三通球閥適用于介質的分流、合流或流向切換。

【產品特點】：
1、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
3、一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

1.公稱壓力:1.6-6.4MPa ，

2.適用溫度范圍:-20~232℃~350℃ ，

3.適用介質:水、油、氣及某些腐蝕性液體W.O.G。

4.適用范圍：啤酒、飲料、乳品、制藥、生物工程等。

二、L型三通內螺紋球閥主要材料：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

三、L型三通絲扣球閥主要尺寸：

SIZE	d	L	H	D1	B	W1	W2	h	重量WT(g)
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2"	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

安裝指導

1、管螺紋連接的球閥，安裝旋緊時，應使管子與閥體端面垂直，并且扳鉗該螺紋同側端的六角或八角部位，不應扳鉗另一端的六角、八角或閥門的其他部位，以免造成閥體變形或影響開啟；
2、內螺紋連接球閥，必須控制管端的外螺紋長度，以免管端螺紋過長，旋入時頂壓球閥內螺紋端面，造成閥體變形而影響密封性；
3、管螺紋連接的球閥與管端的螺紋相連時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是圓錐管螺紋，否則會導致連接不緊而泄漏；
4、安裝法蘭球閥時，法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會造成閥體扭曲而變形；
5、管螺紋連接的球閥安裝時，密封材料應清潔干凈；
6、安裝時注意球閥手柄啟閉范圍內不能有阻礙物，如墻、管子、連接螺母等；
7、球閥手柄與閥體方向平行時為開，垂直時為關；
8、銅球閥介質應為不含顆粒、不具有腐蝕性的氣體或液體；

訂貨須知：

一、①產品名稱與型號②?口徑③是否帶附件以便我們的為您正確選型④?使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
